9

Подключить питание в соответствии с пп. 3 - 8

10 Завинтить крышку корпуса.

Электрическое подключение выполнено.

Выполнить следующее:

1

Отвинтить крышку корпуса.

2

Соединительный кабель через кабельный ввод ввести в
пластиковый корпус.

3

С помощью отвертки ослабить винтовые контакты.

4

Провода вставить в открытые контакты в соответствии со
схемой подключения.

5

С помощью отвертки снова затянуть винтовые контакты.

6

Слегка потянув за провода, проверить надежность их
закрепления в контактах.

7

Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.

8

Снова завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения

1

8

2

3

4

5

6

7

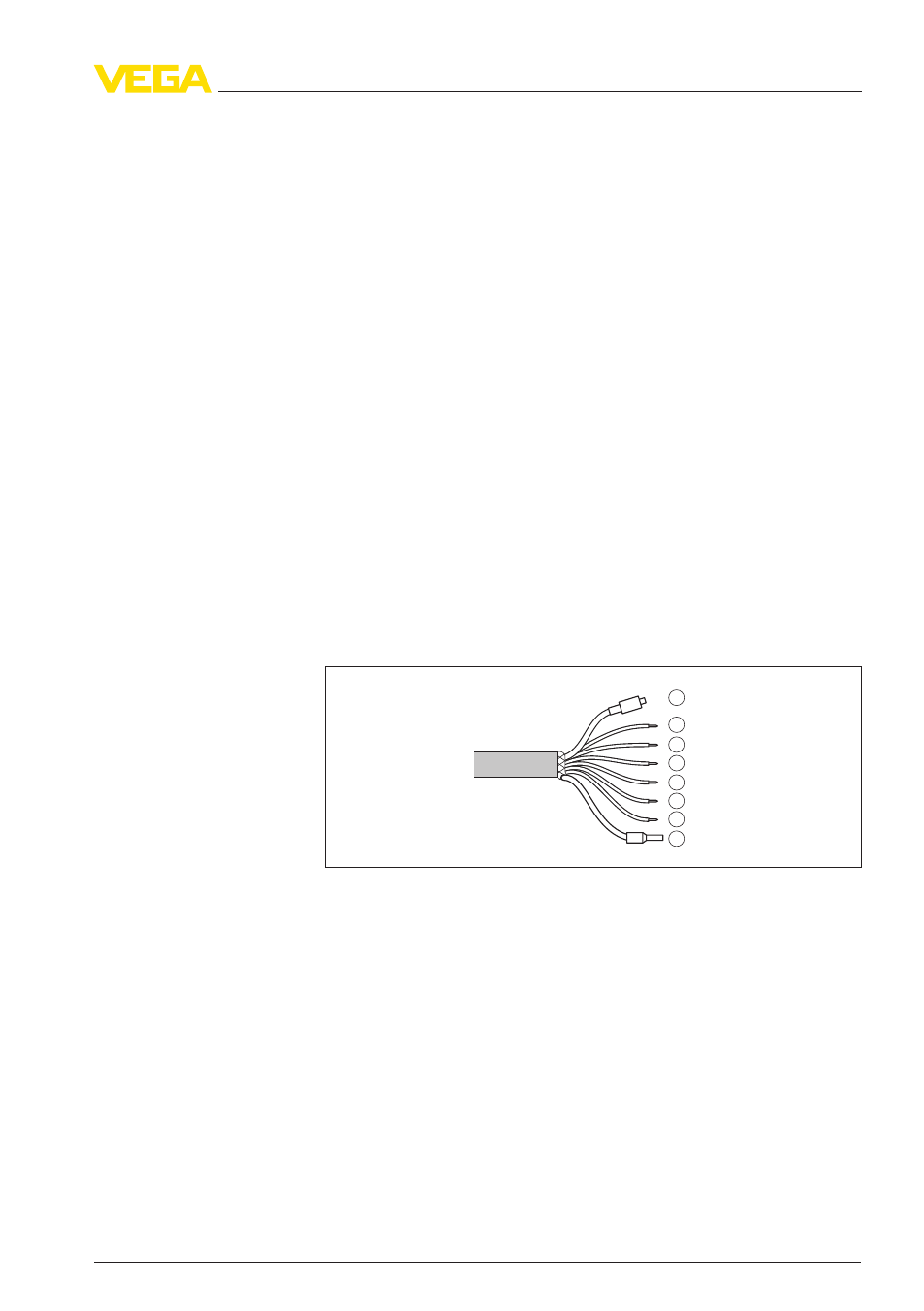

Рис. 8: Назначение проводов соединительного кабеля

1

Коричневый (+): к источнику питания или системе формирования
сигнала

2

Голубой (-): к источнику питания или системе формирования сигнала

3

Белый: к формированию сигнала встроенного Pt 100 (питание)

4

Желтый: к формированию сигнала встроенного Pt 100 (измерение)

5

Красный: к формированию сигнала встроенного Pt 100 (измерение)

6

Черный: к формированию сигнала встроенного Pt 100 (питание)

7

Экранирование

8

Капилляр для выравнивания давления с фильтрующим элементом

Подключение через
корпус

Прямое подключение

VEGAWELL

52 • 4 … 20

mA/HART Pt

19

5 Подключение к источнику питания
