1

2

3

4

-

-

+

mA

+

1

2

1

2

1

2

3

+

+

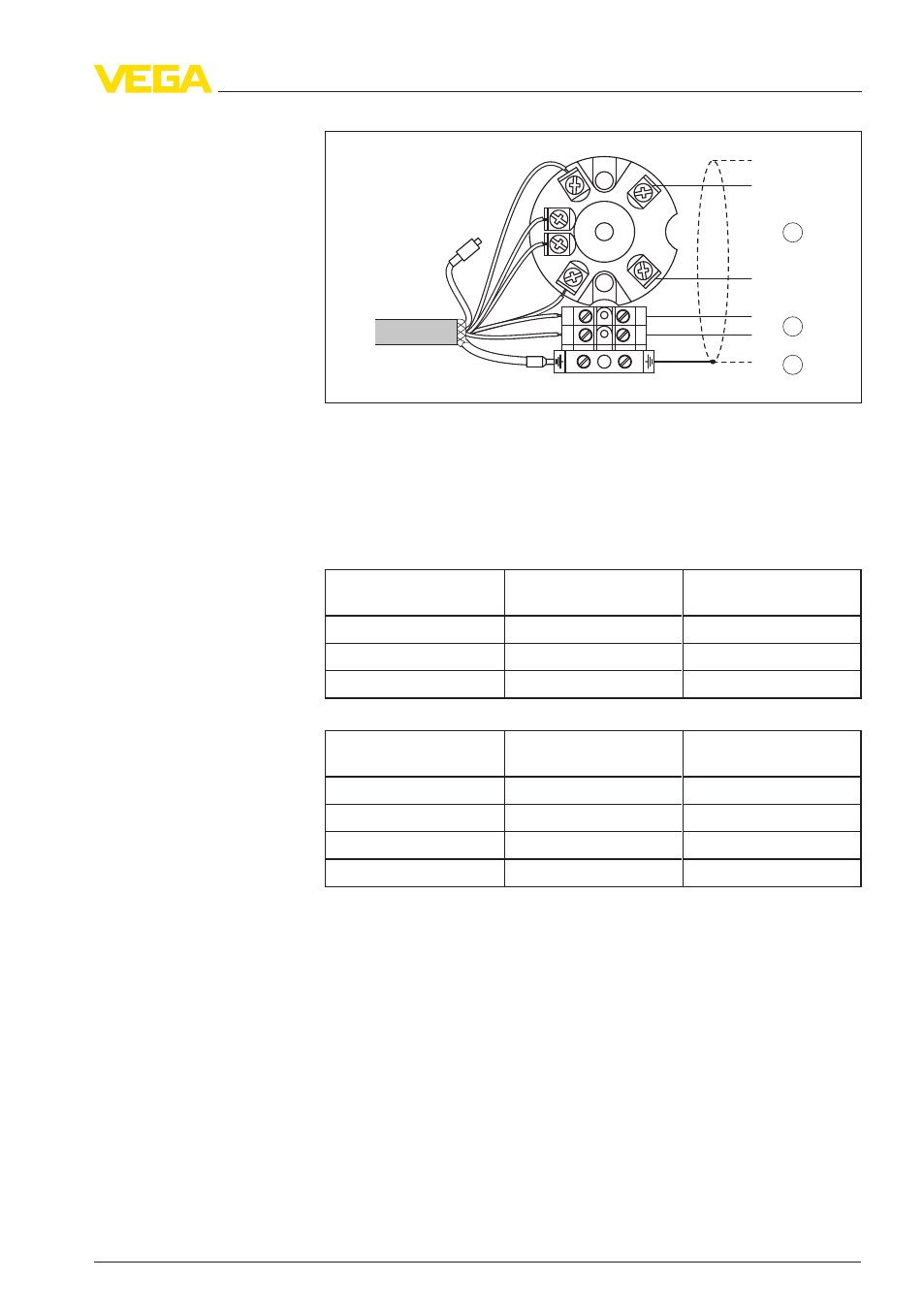

Рис. 10: Схема подключения через VEGABOX 02 со встроенным преоб-
разователем для Pt 100

1

К источнику питания или системе формирования сигнала (сигнал
преобразователя давления)

2

К источнику питания или устройству формирования сигнала (термо-
метр сопротивления Pt 100)

3

Экранирование

5

)

Номер провода

Цвет проводов/по-
лярность

Контакты
VEGABOX 02

1

Коричневый (+)

1

2

Голубой (-)

2

3

Экранирование

Масса

Номер провода

Цвет проводов/по-
лярность

Клемма температур-
ного датчика

3

Белый

1

4

Желтый

2

5

Красный

3

6

Черный

4

5)

Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.

Подключение через
VEGABOX 02

со

встроенным преобраз-
ователем для Pt 100

VEGAWELL

52 • 4 … 20

mA/HART Pt

21

5 Подключение к источнику питания
