4
Монтаж
4
.1
Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение -
должны быть применимы при данных условиях процесса. Необ-
ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Боковые движения чувствительного элемента могут привести к
ошибкам измерения. Поэтому рекомендуется монтировать при-
бор в спокойной зоне или в подходящей защитной трубе.
В соединительном кабеле имеется капилляр для выравнивания
атмосферного давления. Поэтому конец кабеля должен быть
выведен в сухое место или в подходящий клеммный корпус,
например: VEGABOX 02 или VEGADIS 62.

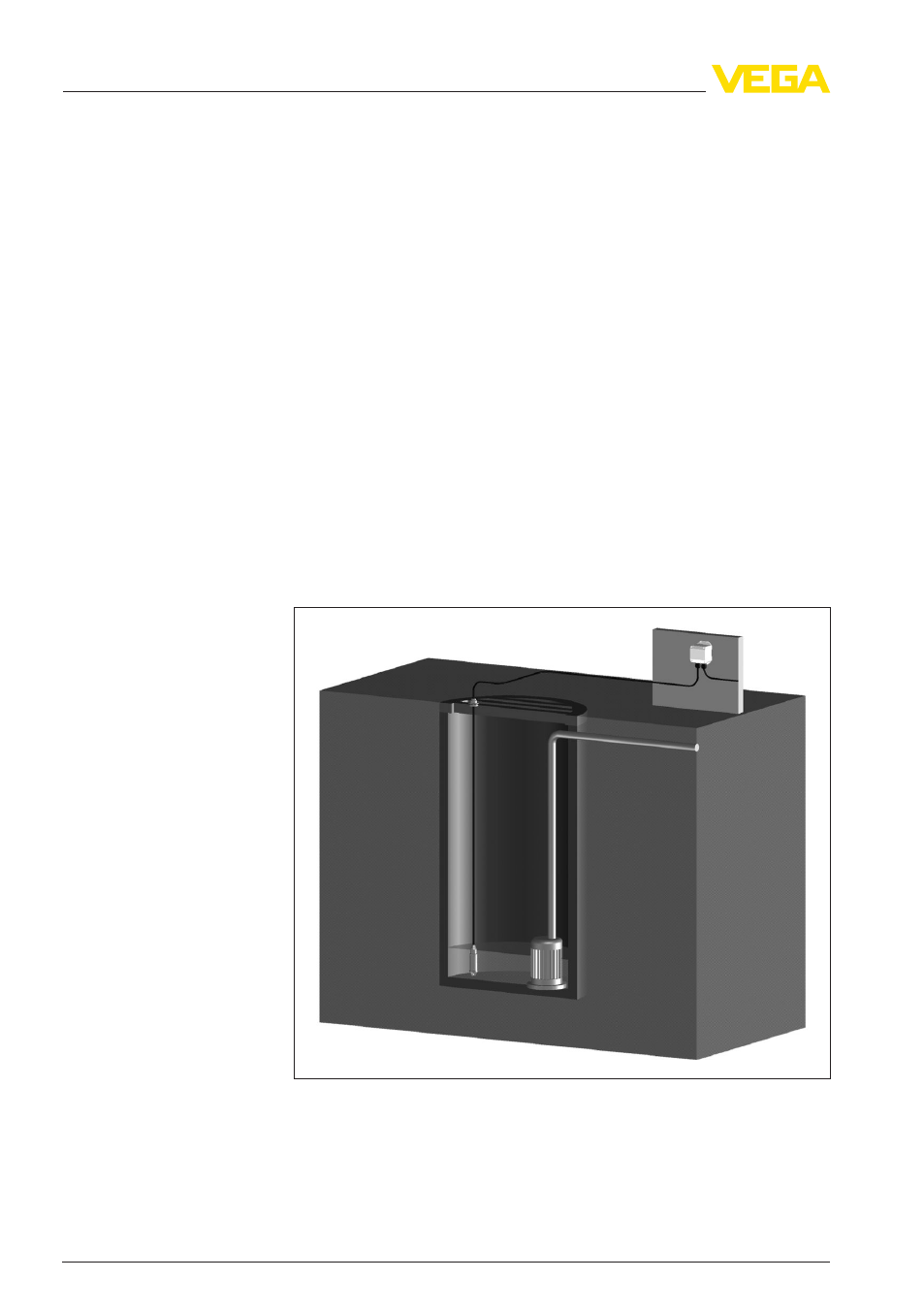

Рис. 3: Пример монтажа: VEGAWELL 52 в водоотливном стволе и корпус
VEGABOX 02
с фильтром для выравнивания давления
Соответствие усло-
виям применения
Монтажное положение
Выравнивание давле-
ния
Пример монтажа
