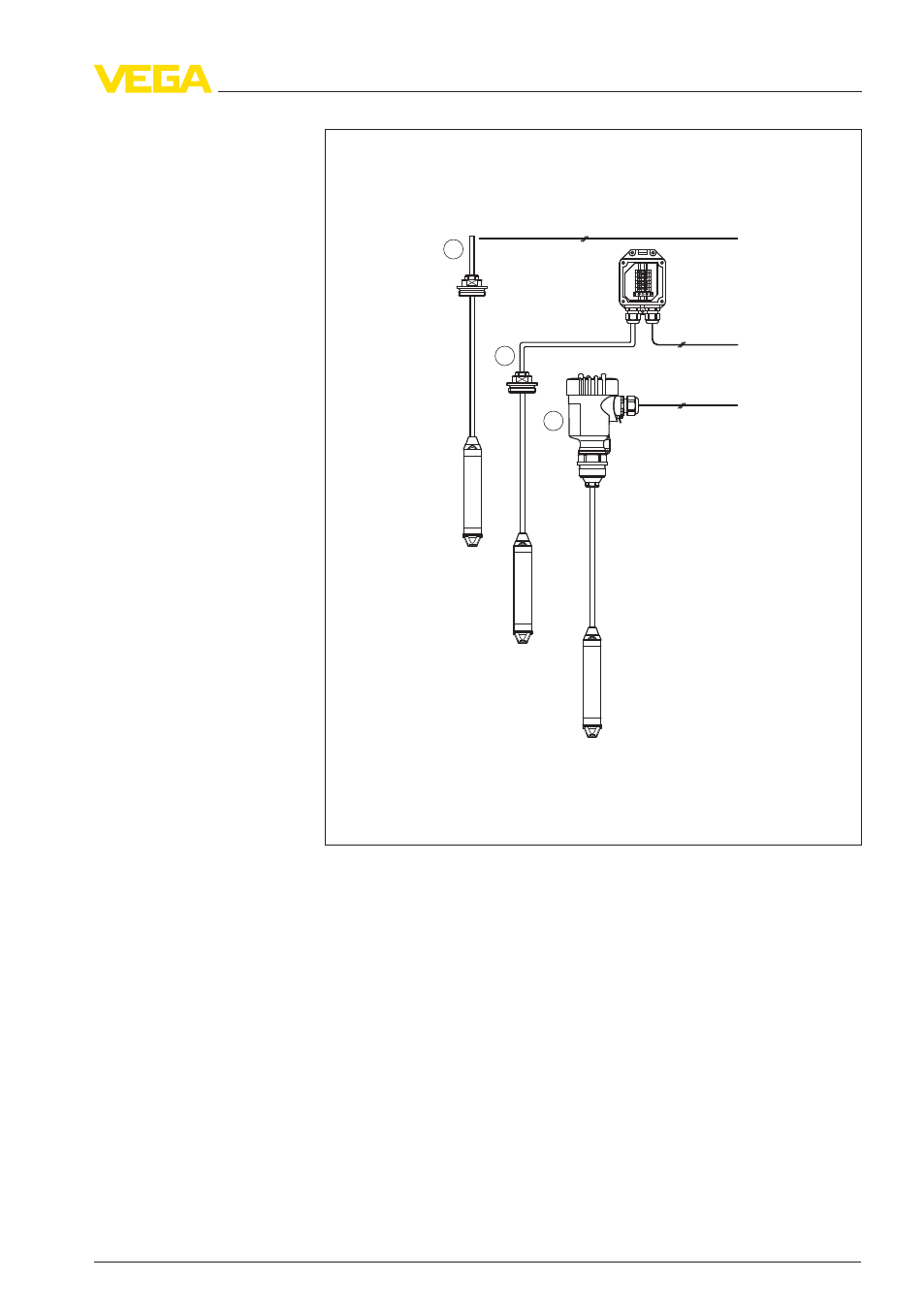

Рис. 7: Подключение VEGAWELL 52 к источнику питания
1
Прямое подключение
2
Подключение через VEGABOX 02
3
Подключение через корпус
При необходимости экранированного кабеля, кабельный экран
следует заземлить с обеих сторон. В пластиковом корпусе, в
VEGABOX
02 или в VEGADIS 12 экран должен быть подключен
непосредственно к внутренней клемме заземления. Внешняя
клемма заземления на корпусе должна быть низкоомно соеди-
нена с выравниванием потенциалов.
При вероятности возникновения уравнительных токов, подклю-
чение на стороне формирования сигнала должно осуществляться
через керамический конденсатор (например, 1
nF, 1500 V). Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
Экранирование кабеля
и заземление
VEGAWELL
52 • 4 … 20
mA/HART Pt
17
5 Подключение к источнику питания
