4 .2 Монтаж прибора с натяжным зажимом
2
3
1

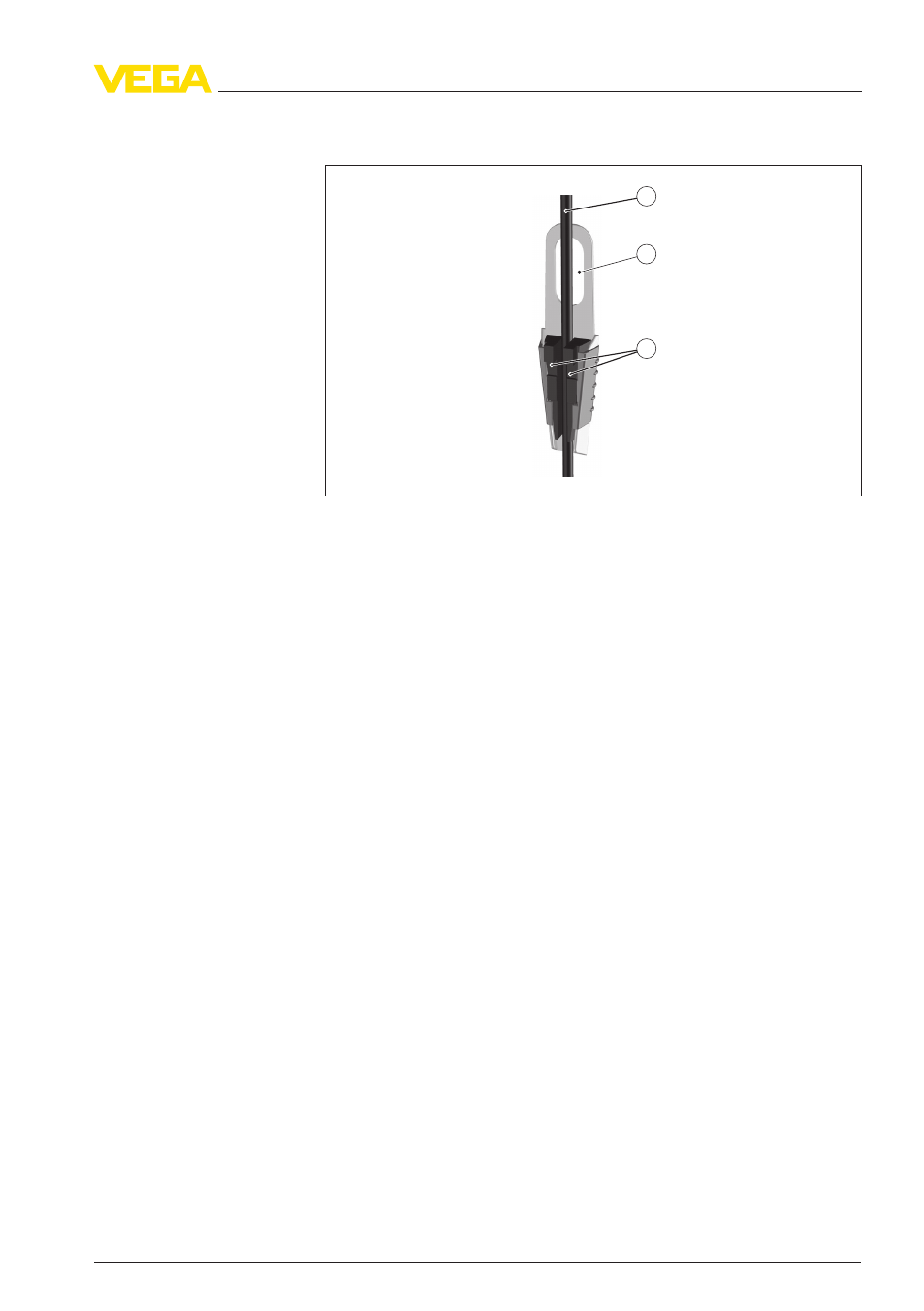

Рис. 4: Натяжной зажим
1 Несущий кабель
2 Отверстие для подвески
3 Планки зажима
Для монтажа VEGAWELL 52 с натяжным зажимом выполнить
следующее:
1 Подвесить зажим на подходящем крючке на стене
2 Опустить VEGAWELL 52 на желаемую высоту измерения
3 Планки зажима сдвинуть вверх и вставить между ними
несущий кабель
4 Удерживая несущий кабель, сдвинуть планки зажима вниз и
зафиксировать легким ударом
Для демонтажа выполнить описанные выше действия в обратном
порядке.
VEGAWELL 52 • 4 … 20 mA/HART Pt 13
4 Монтаж
