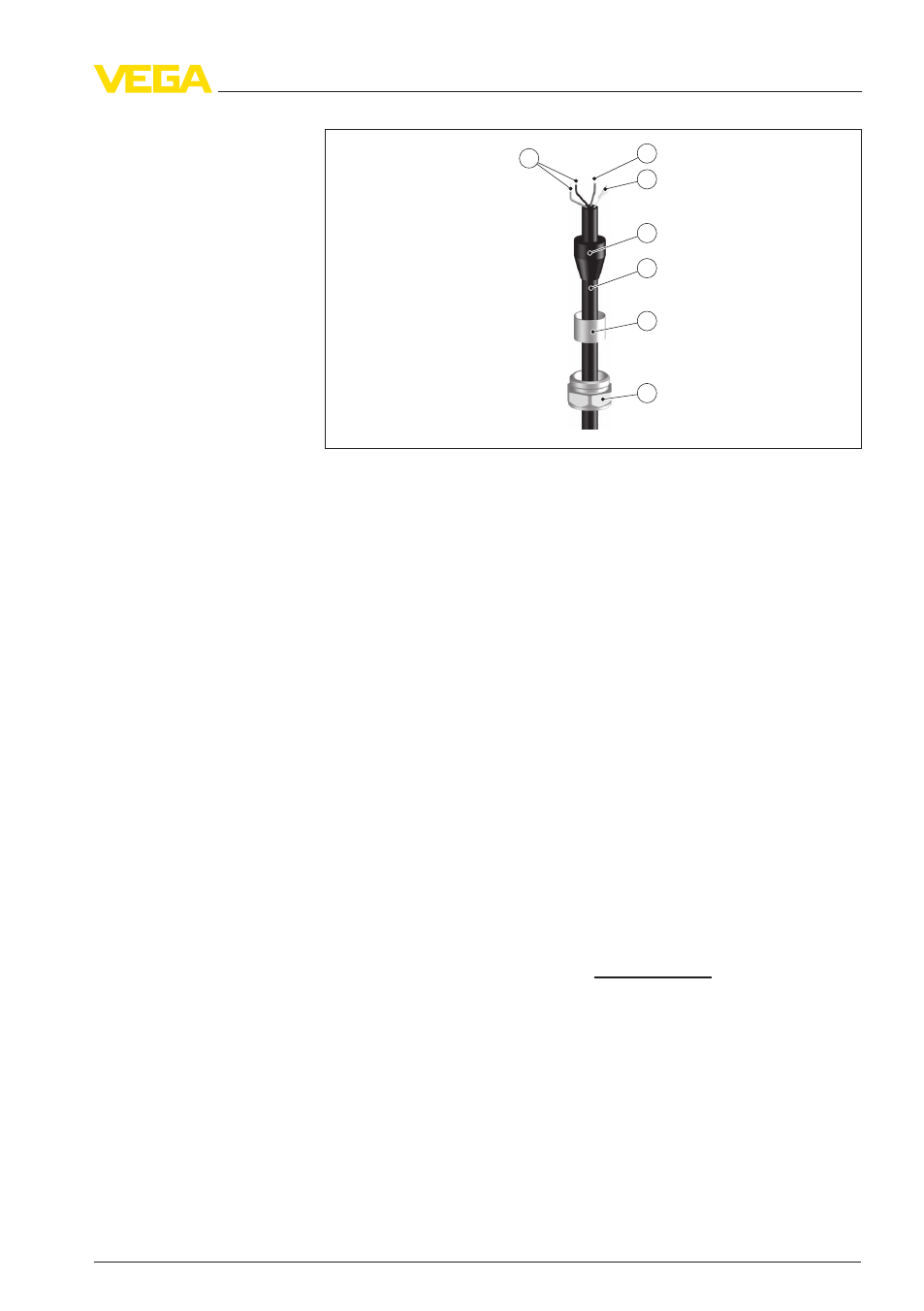

Рис. 16: Строение уплотнения кабеля
1 Соединительные линии (в зависимости от исполнения - до 6 шт.)
2 Кабельный экран
3 Капилляр для выравнивания давления с фильтрующим элементом
4 Уплотнительный конус
5 Несущий кабель
6 Конусная втулка
7 Уплотнительный винт
6 Боковыми кусачками обрезать несущий трос на желаемую
длину.
7 Удалить прибл. 10 см обкладки кабеля, провода зачистить
прибл. на 1 см, надеть фильтр-насадку.
8 Уплотнительный винт, конусную втулку и уплотнительный
конус надеть на несущий трос и ввести кабель в резьбовой
штуцер, провода через кабельный ввод ввести в монтажную
плату.
Все необходимые действия выполнены.
8 .5 Ремонт прибора
При необходимости ремонта сделать следующее:
С нашей страницы в Интернете www.vega.com через меню
"Downloads - Formulare und Zertifikate - Reparaturformular" загру-
зить формуляр возврата (23 KB).
Заполнение такого формуляра позволит быстро и без дополни-
тельных запросов произвести ремонт.
l Распечатать и заполнить бланк для каждого прибора
l Прибор очистить и упаковать для транспортировки
l Заполненный формуляр и имеющиеся данные безопасности
прикрепить снаружи на упаковку
