4
.3
Монтаж прибора с резьбовым соединением
1
2
3
4
5
6

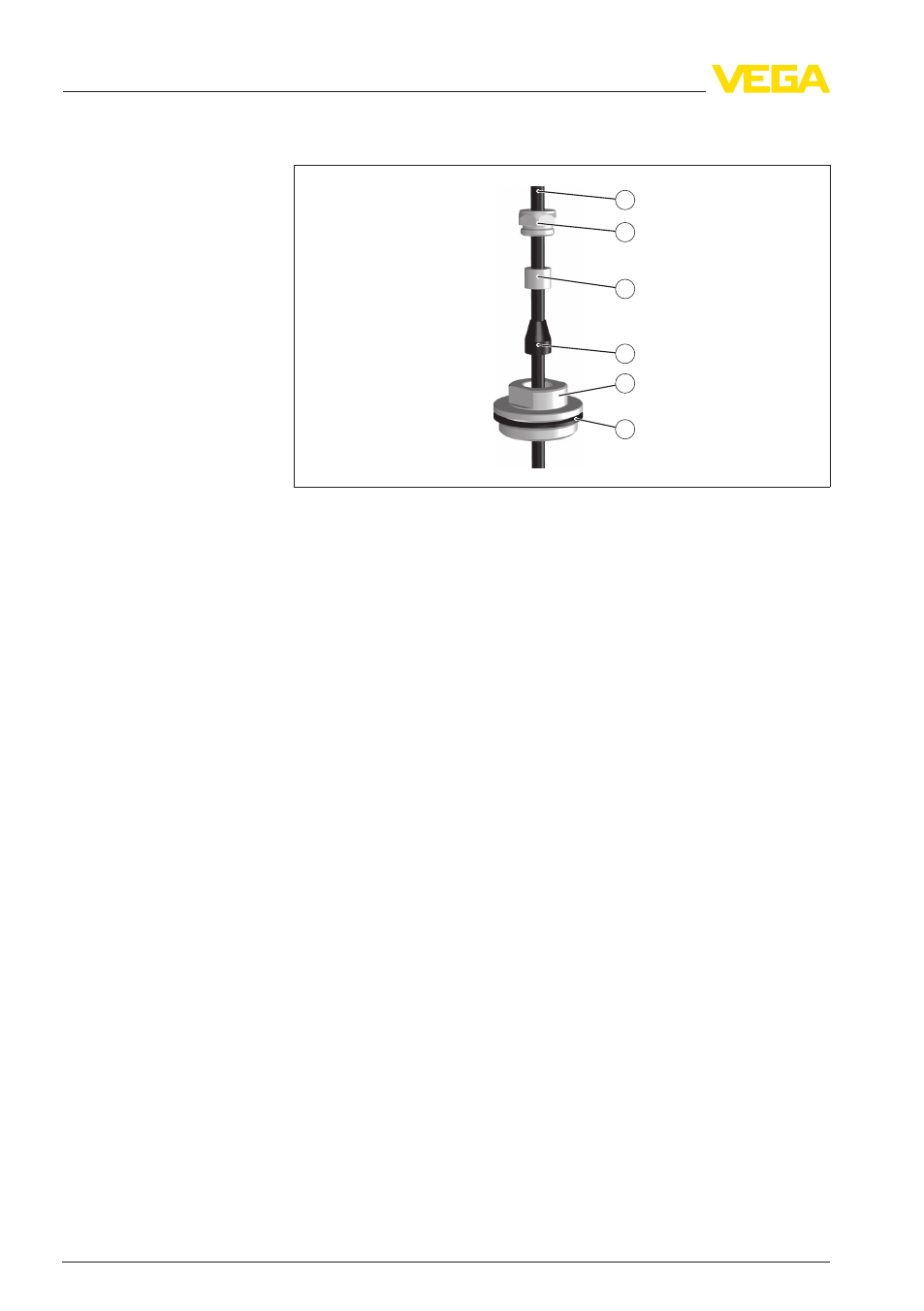

Рис. 5: Резьбовое соединение
1
Несущий кабель
2
Уплотнительный винт
3
Конусная втулка
4
Уплотнительный конус
5
Резьбовое соединение
6
Уплотнение
Для монтажа VEGAWELL 52 в исполнении с резьбовым соеди-
нением выполнить следущее:
1
Приварить штуцер к перекрытию емкости
2
Через боковой приварной штуцер G1½ A или 1½ NPT
опустить VEGAWELL 52 на требуемую высоту
3
Несущий кабель вставить снизу в открытое резьбовое
соединение
4
Уплотнительный конус и конусную втулку надеть на несущий
кабель и зафиксировать, затянув рукой уплотнительный винт
5
Соединение ввернуть в патрубок, затянуть ключом SW 30,
после чего затянуть уплотнительный винт ключом SW 19
Для корректировки высоты:
1
Ключом SW 19 ослабить уплотнительный винт
2
Уплотнительный конус и конусную втулку переместить на
желаемую позицию на кабеле
3
Снова затянуть уплотнительный винт
Для демонтажа выполнить описанные выше действия в обратном
порядке.
