1

2

4

5

3

6

1

3

2

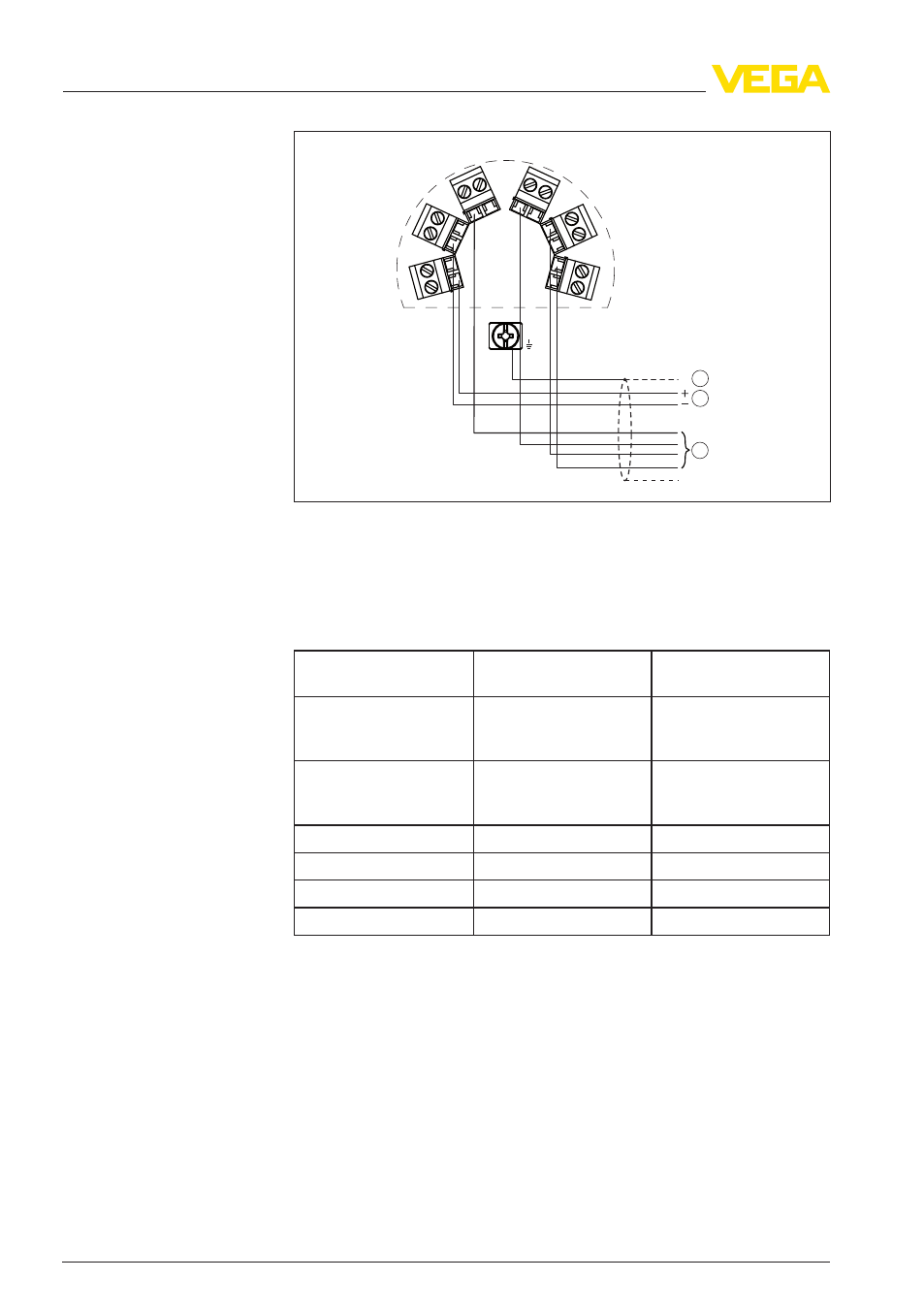

Рис. 11: Схкма подключения - корпус VEGAWELL 52

1

К источнику питания или системе формирования сигнала (сигнал
преобразователя давления)

2

К источнику питания или устройству формирования сигнала (термо-
метр сопротивления Pt 100)

3

Экранирование

6

)

Клеммы корпуса

Цвет проводов датчи-
ка/полярность

Функция

1

Коричневый (+)

Питание/Сигнал
преобразователя
давления

2

Голубой (-)

Питание/Сигнал
преобразователя
давления

3

Белый

Питание P

t 100

4

Желтый

Измерение P

t 100

5

Красный

Измерение P

t 100

6

Черный

Питание P

t 100

6)

Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.

Подключение через
корпус

22

VEGAWELL

52 • 4 … 20

mA/HART Pt
