1 2 + ( ) (-) 3 4 + ( ) (-)
1 2
3

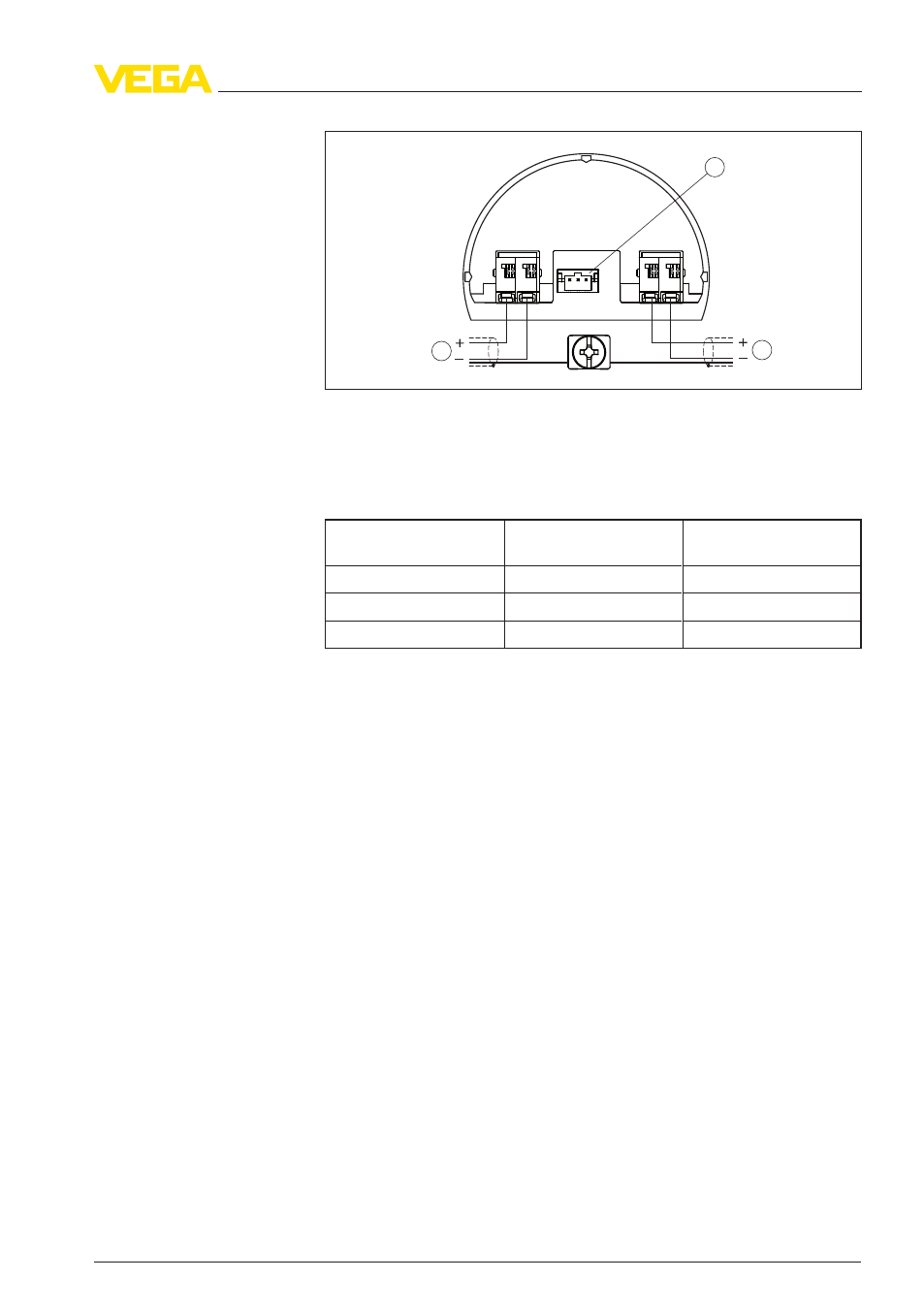

Рис. 12: Схема подключения VEGADIS 62
1 К датчику
2 К источнику тока
3 Контактный зажим для соединительной линии к модулю индикации и
настройки
Номер провода Цвет проводов/по-
лярность Клемма VEGADIS 62
1 Коричневый (+) 1
2 Голубой (-) 2
Экранирование Масса
5 .4 Фаза включения
После подключения VEGAWELL 52 к источнику питания или
после восстановления напряжения выполняется самопроверка
прибора:
l Внутренняя проверка электроники
l Скачок выхода 4 … 20 mA до значения отказа
По истечении времени пуска (данные см. в гл. "Технические
данные") устройство выдает выходной сигнал 4 … 20
mA. Зна-
чение соответствует текущему уровню и уже выполненным
установкам, например заводской установке.
Подключение через
VEGADIS 62
VEGAWELL 52 • 4 … 20 mA/HART Pt 23
