Страница 24: 6пуск в эксплуатацию с vegadis 62
6
Пуск в эксплуатацию с VEGADIS 62
6
.1
Подключение
Устройство VEGADIS 62 предназначено для индикации и на-
стройки без вспомогательного питания. Устройство подклю-
чается последовательно в токовую цепь 4 … 20
mA/HART.
Параметрирование датчика осуществляется через протокол
HART.
Во время параметрирования VEGADIS 62 работает как
вторичный старший по отношению к датчику.
~
=
1
2
4
3

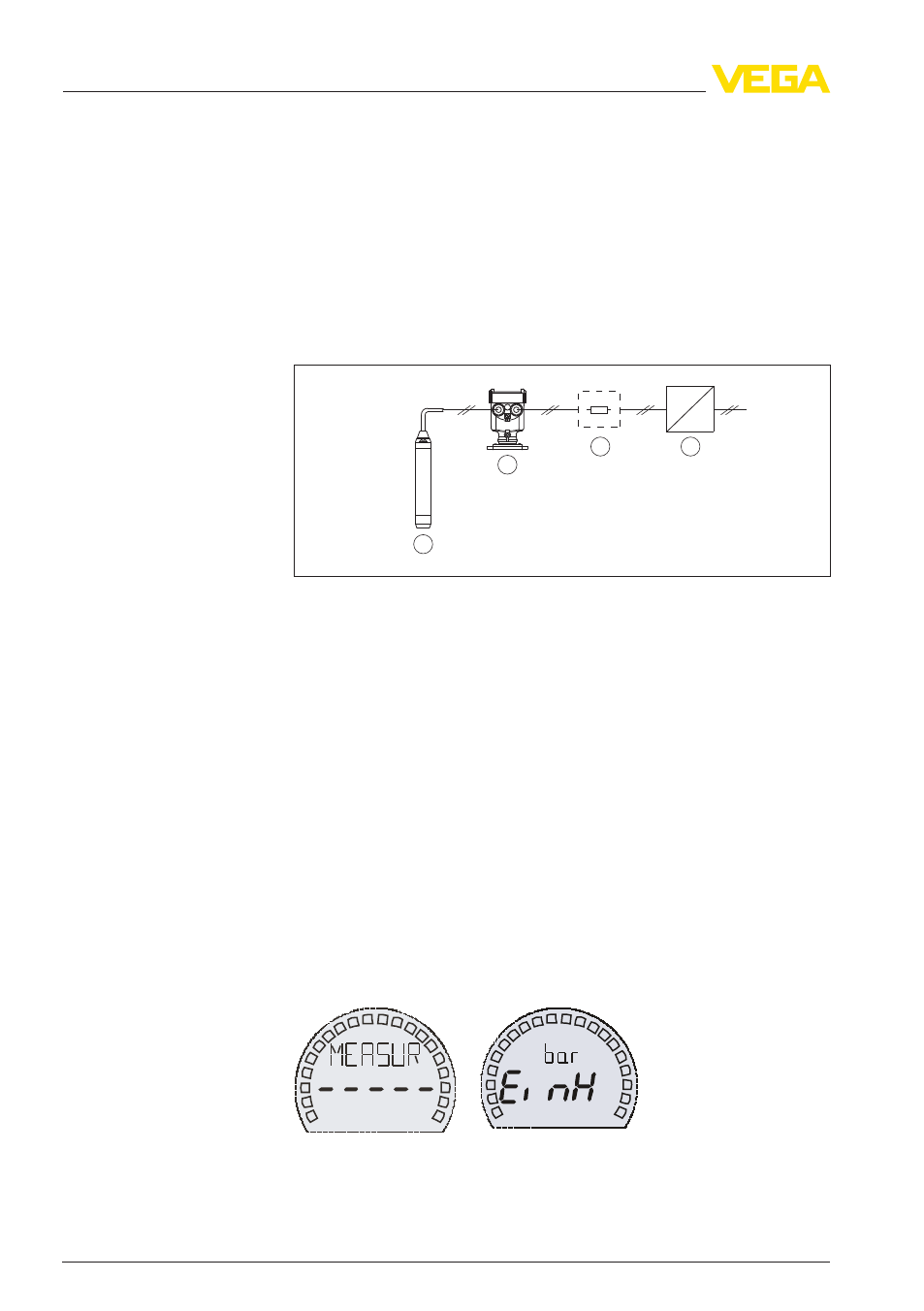

Рис. 13: Подключение VEGADIS 62 к датчику
1
Датчик
2
VEGADIS 62
3
Сопротивление HART > 150 Ом (требуется при низкоомном питании)
4
Питание/Формирование сигнала
Имеются следующие функции настройки подключенного датчика
HART:
l
Установка M
in./Max.
l
Установка нуля/диапазона
l
Демпфирование
6
.2
Установка датчика
Для перехода в операционное меню нажать "OK". Клавишами [↑]
и [↓] выбрать опцию "MESURE" и подтвердить нажатием "OK".
Выбрать меню "Unit". Будут показаны единицы датчика, напри-
мер "bar".
Перейти к меню "RNG ST", будет показано начало диапазона
измерения, например заводская установка 0
bar.
24
VEGAWELL
52 • 4 … 20
mA/HART Pt
6 Пуск в эксплуатацию с VEGADIS 62
35402
-RU
-111111
