VEGAWELL 52 - титан 33 мм
L
22 mm (0.87")
G1 ½A/
NPT1 ½
316 L
~ 69 mm
(2.72")
ø 77 mm
(3.03")
112 mm (4.41")
M20x1,5/
½ NPT
3 2 1
SW 30 mm
(1.18")
G1½ A
175 mm (6.89")
ø 33 mm
(1.30")
210 mm (8.27")
38,5 mm
(1.52")
14 mm (0.55")
ø 8 mm
(0.32")
48mm
(1.89")
ø 35 mm
(1.38")
ø 33 mm
(1.30")
210 mm (8.27")
ø 33 mm
(1.30")
210 mm (8.27")
ø 35 mm
(1.38")
ø 35 mm
(1.38")
SW46
(1.81")

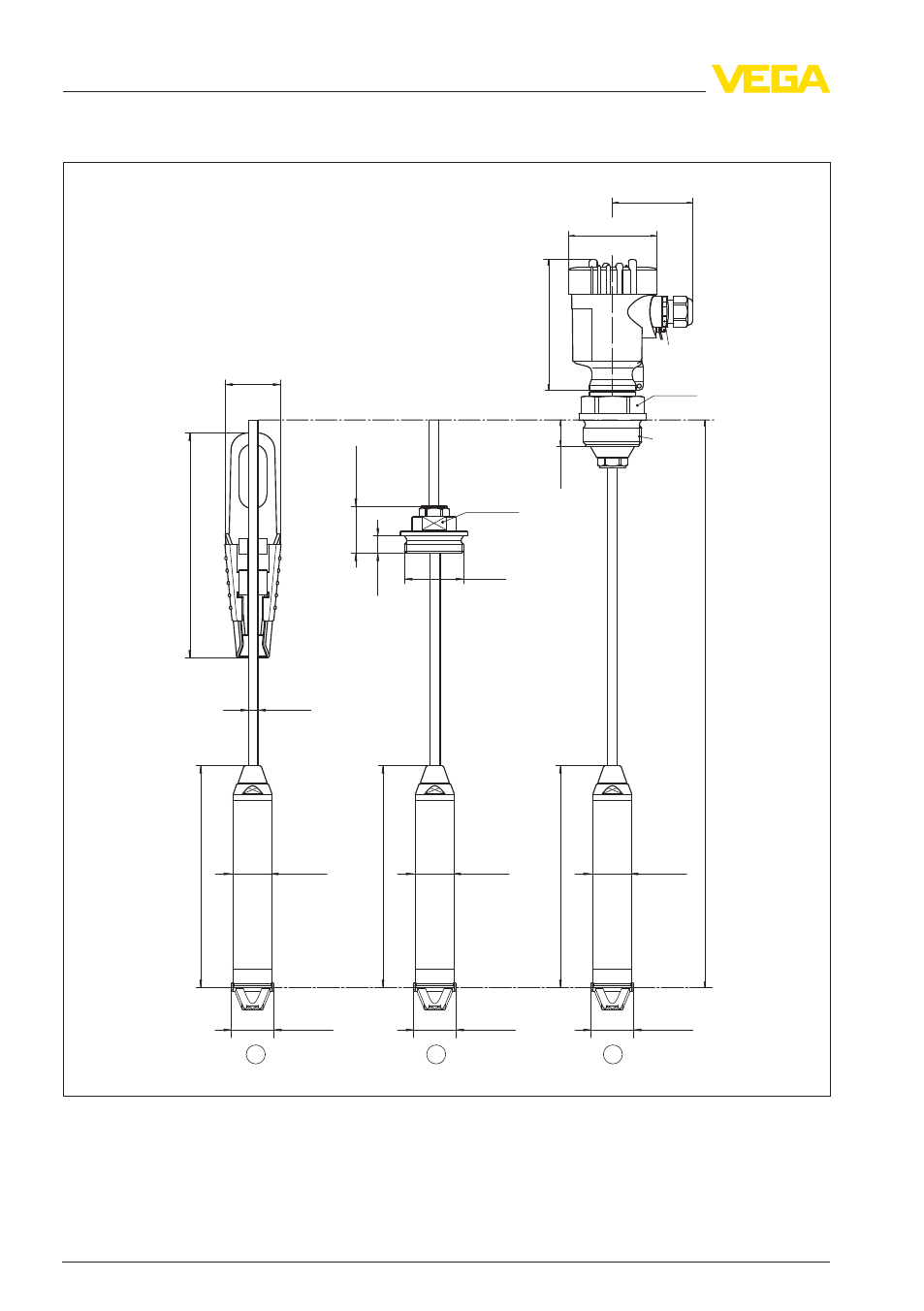

Рис. 19: VEGAWELL 52 - с чувствительным элементом титан 33 мм
1 Чувствительный элемент титан, с натяжных зажимом
2 Чувствительный элемент титан, с резьбовым соединением
3 Чувствительный элемент титан, с резьбой и пластиковым корпусом
