Удалить прибл. 10 см обкладки кабеля, провода зачистить
прибл. на 1 см.
Надеть фильтр-насадку.
Все необходимые действия выполнены.
8
.4
Укорачивание несущего троса
Несущий трос можно укоротить. Для этого выполнить следующее
(
исполнения с корпусом из пластика или нержавеющей стали):
1
Отвинтить крышку корпуса.
2
Ослабить винты контактов и вынуть провода несущего троса
из контактов.
3
Удерживая шестигранник на резьбовом штуцере гаечным
ключом SW 46, ослабить уплотнительный винт SW 22.
Осторожно!
Уплотнительный винт зафиксирован с помощью L
octite rosa -
учитывать момент начала движения!
1
2

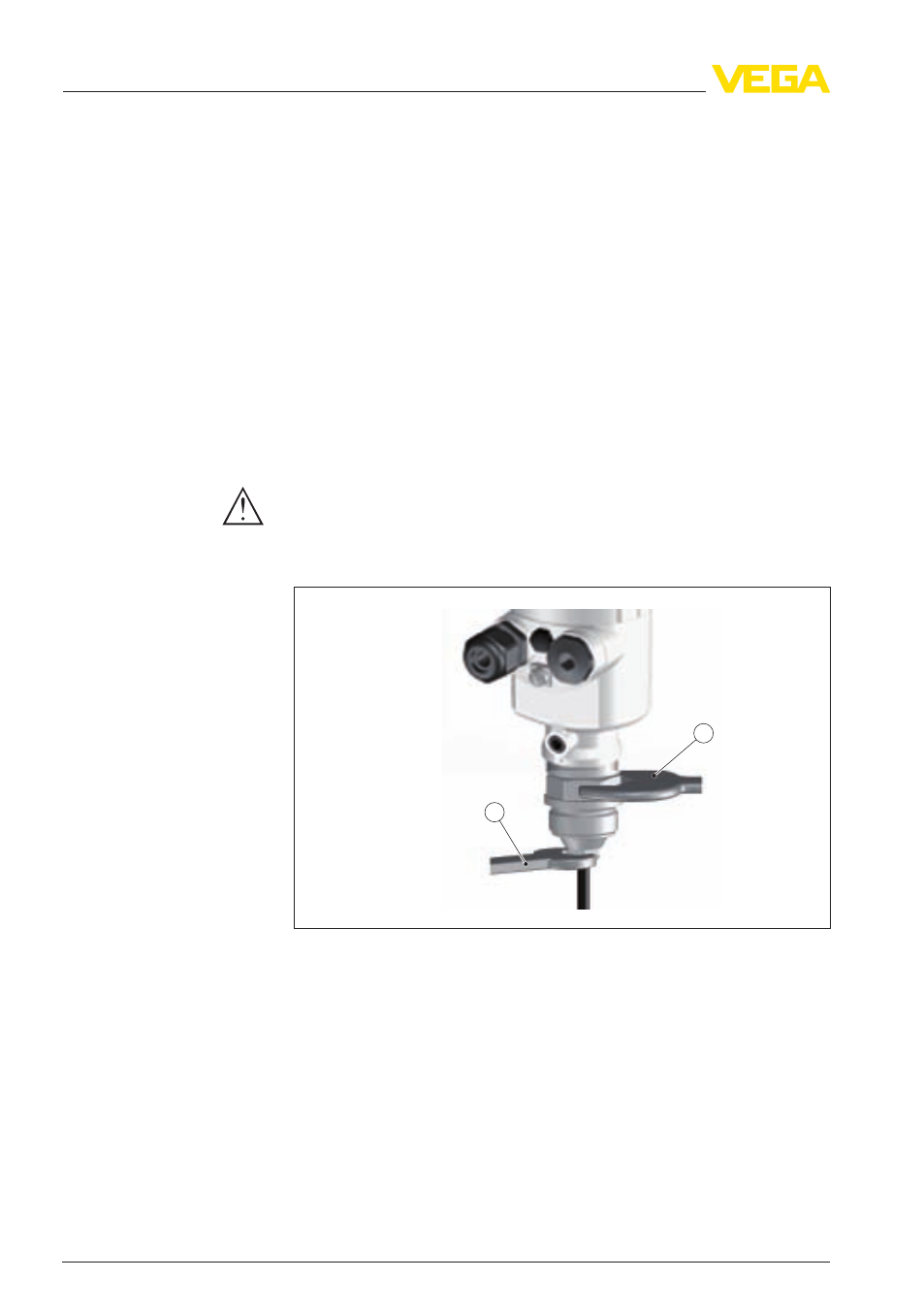

Рис. 15: Шаг 4
1
SW 46
2
SW 22
4
Несущий трос вынуть из резьбового штуцера, снять с троса
уплотнительный винт, конусную втулку и уплотнительный
конус.
5
Снять фильтр-насадку с прозрачной капиллярной линии.
