MONTAŻ

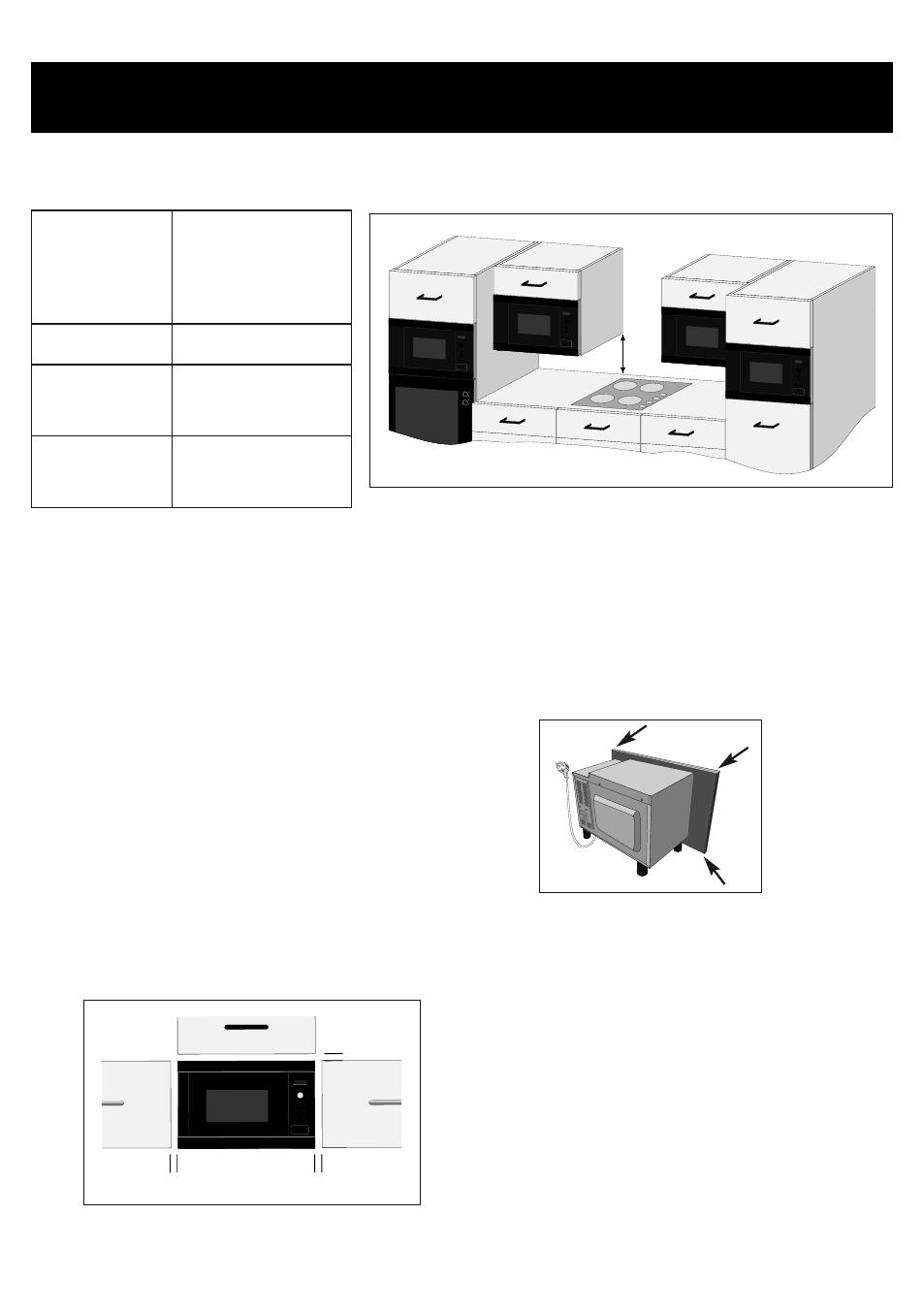

KUCHENKĘ MIKROFALOWĄ MOŻNA ZAMONTOWAĆ W POZYCJI A, B, C LUB D:
E
D
Pozycja C
Pozycja B
Pozycja D
Pozycja A
Spis treści
POZYCJA
WYMIARY
WNĘKI
szer. głęb. wys.
A
560 x 550 x 360
B + C
560 x 300 x 350
560 x 300 x 360
D
560 x 500 x 350
560 x 500 x 360
MONTAŻ URZĄDZENIA
1. Zdejmij opakowanie i sprawdź dokładnie, czy urządzenie nie
jest uszkodzone.
2. Kuchenka jest przeznaczona do montażu w standardowej szafce
o wysokości 360 mm.
W przypadku montażu w szafce o wysokości 350 mm:
Odkręć i zdejmij 4 nóżki na dole kuchenki. Dostępne są 3 długie i
1 krótka nóżka. Wymień 3 długie nóżki na dostarczone w
zestawie akcesoriów. Nie wymieniaj krótkiej nóżki.
3. Powoli włóż urządzenie do szafki kuchennej, nie używając siły,
dopóki rama przednia nie zetknie się z przednim otworem
szafki.
4. Sprawdź, czy urządzenie jest stabilne i nieprzechylone.
Sprawdź, czy odstęp między drzwiczkami szafki u góry, a górną
częścią ramy wynosi 4 mm (patrz rysunek).
Opcja montażu 1:
Zamocuj kuchenkę, używając dostarczonych śrub. Punkty mocowania
znajdują się w górnych i dolnych narożnikach kuchenki.
Opcja montażu 2:
Patrz szablon dostarczony z kuchenką.
4 mm
4 mm
4 mm
Wymiary w mm
