Страница 114: Montáž zariadenia
114
MONTÁŽ

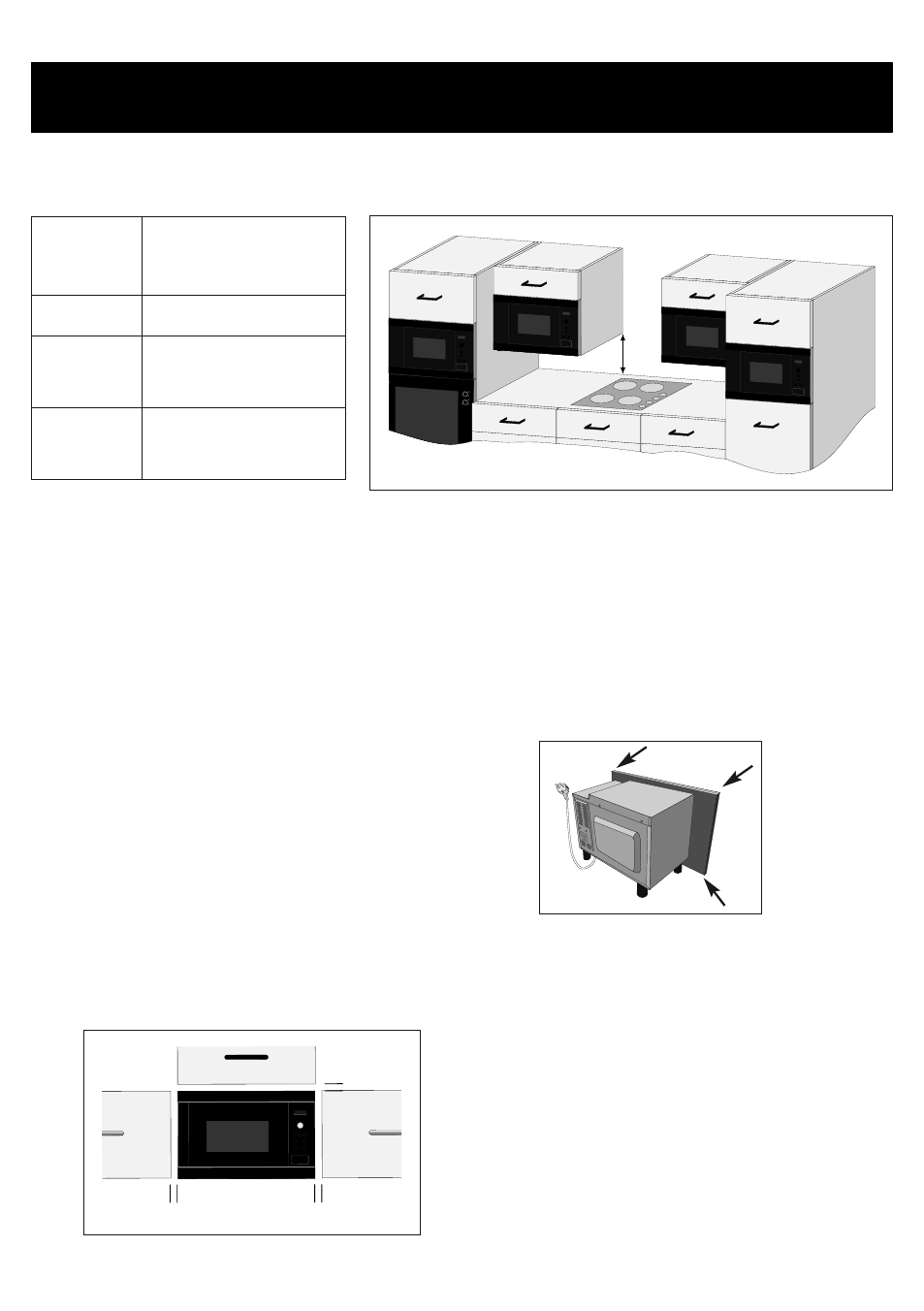

Mikrovlnnú rúru možno upevniť v pozíciách A, B, C alebo D:
E
D
Pozícia C
Pozícia B
Pozícia D
Pozícia A
Tradičná
rúra
POZÍCIA VEĽKOSŤ OTVORU
Š H V
A
560 x 550 x 360
B + C
560 x 300 x 350
560 x 300 x 360
D
560 x 500 x 350
560 x 500 x 360
MONTÁŽ ZARIADENIA
1. Odstráňte všetky obalové materiály a dôkladne skontrolujte
akékoľvek známky poškodenia.
2. Táto rúra je štandardne určená na montáž do skrinky vysokej
360 mm.
V prípade montáže do skrinky vysokej 350 mm:
Odskrutkujte a odstráňte 4 nožičky zo spodnej časti rúry. Rúra
má tri dlhé nožičky a jednu krátku. Nahraďte tri dlhé nožičky
nožičkami z balíčka s príslušenstvom. Krátku nožičku
nenahradzujte.
3. Pomaly, bez použitia sily, vložte zariadenie do kuchynskej linky,
kým sa predný rám rúry nebude tesne opierať o predný otvor v
linke.
4. Dbajte na to, aby zariadenie bolo stabilné a nenakláňalo sa.
Dbajte na to, aby medzi dvierkami skrinky nad rúrou a hornou
časťou rámu zostala medzera aspoň 4 mm (pozri nákres).
Možnosť upevnenia 1:
Upevnite rúru pomocou dodávaných skrutiek. Upevňovacie body sa
nachádzajú v hornom a dolnom rohu rúry.
Možnosť upevnenia 2:
Pozrite si šablónu dodávanú s touto rúrou.
4 mm
4 mm
4 mm
Rozmery v mm
