Описание прибора
Ex-технические данные
Энергопитание
Рабочее напряжение
U
ном
= 20 … 250 V AC
= 20 … 72 V DC / 7 Вт
Расчетное напряжение
U
m
= 253 V AC или 125 V DC
Ввод измерительных данных (искрозащищенная электрическая цепь)
Вид защиты от воспламенения
II (1) G [EEx ia] II C
Max. значения
- напряжения
U
o
= 18,2 В
- тока
I
o
= 270 мА
- мощности
P
o
= 926 мВт
Характеристика
линейная
Эф-ная внутренняя индуктивность L
I
пренебрегаема
Эффективная внутренняя емкость C
I
пренебрегаема
EEx ia IIC
Наивысшая допустимая внешняя
индуктивность L
O
0,28 мГ
Наивысшая допустимая внешняя
емкость C
O
297 нФ
Искрозащищенная электрическая цепь до max. номинального значения в 375 В на-
дежно отделена от неискрозащищенной цепи. Мax. напряжение у неискрозащищен-
ной электрической цепи не может превышать в случае дефекта 253 В.

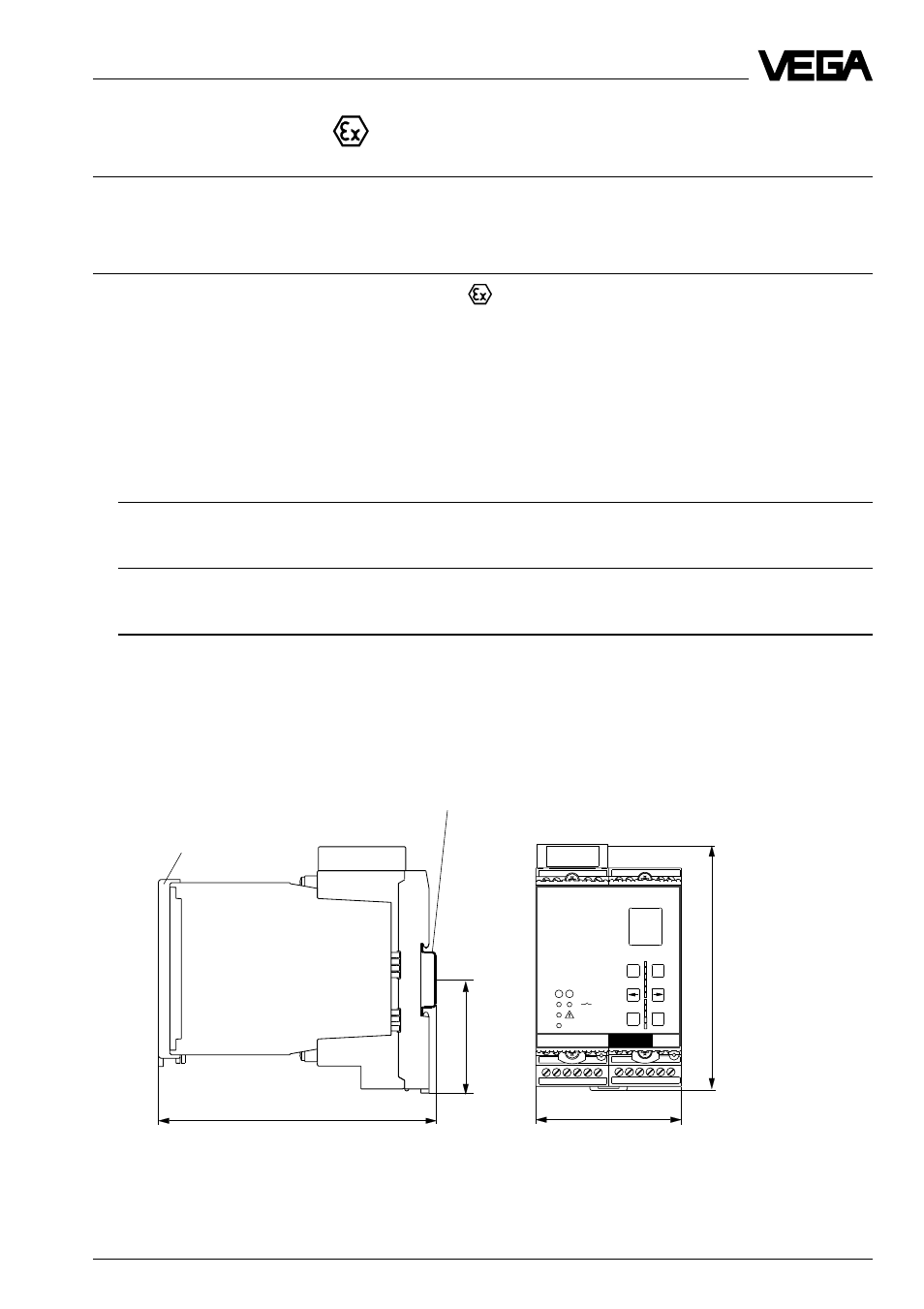

1.5 Размеры
VEGAMET 614
1
2
3
4
9
10
11
12
17 18
20 21 22
134
54,5
72
5
6
7
8
13 14
15 16
23 24 25 26 27 28
118,5
+
OK
–
ESC
100
%
CONNECT
2
1
on
Ser. No.
12345678
Прозрачная крышка
Несущая шина 35 x 7,5 или
35 x 15
по EN 50 022
