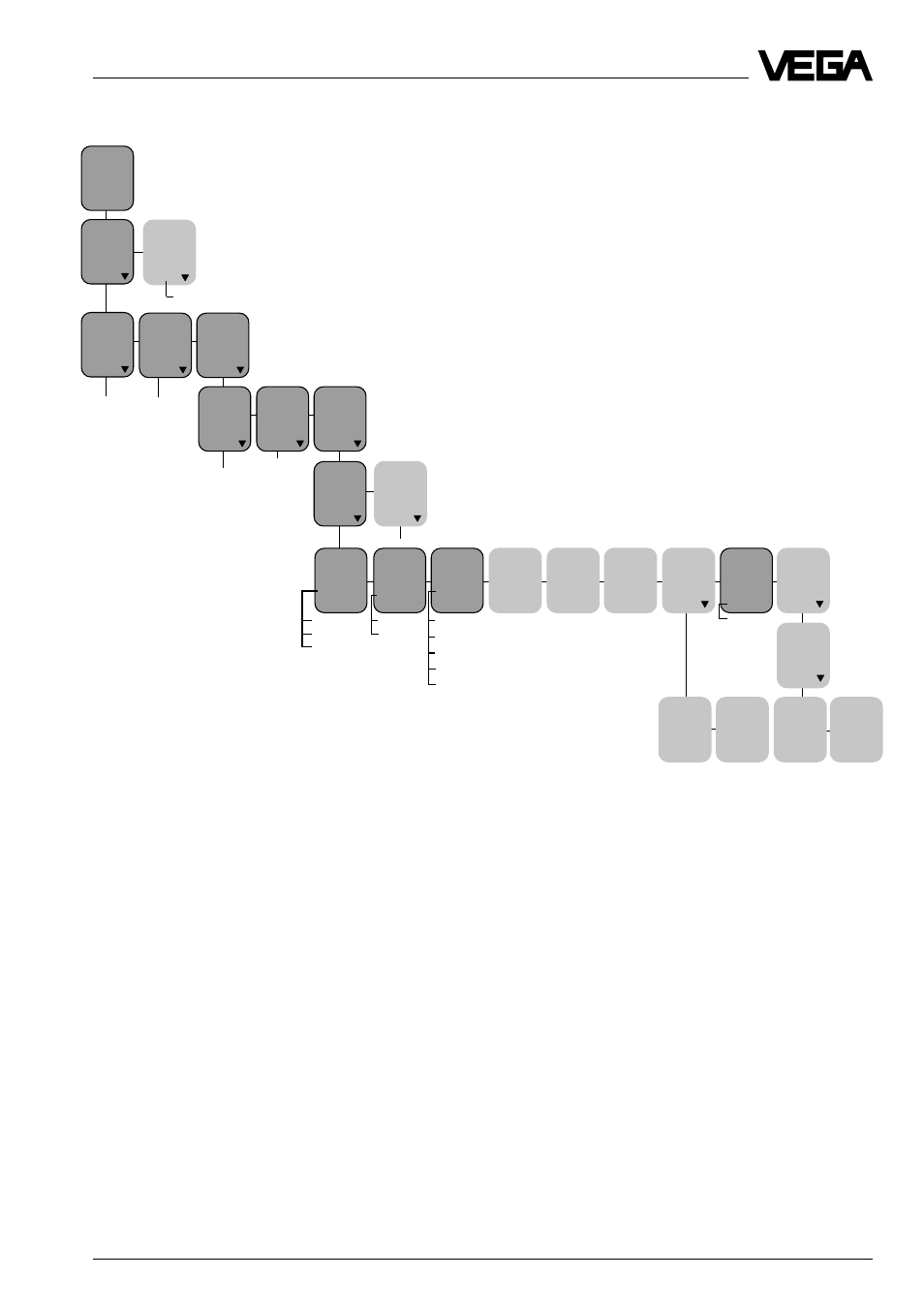

Настройка в “расширенном меню"

как TAG-No. 1

как релейный выход
1

Релейные выходы

В пункте меню “prop. to” выберите измеряе-
мую величину, на которую реагирует реле.
Вы можете выбрать, например, между
процентом и объемом (“Prop. to volume”
имеет смысл тогда, когда Вы выбрали в
“Conditioning - Linearisation curves”, напри-
мер цилиндрический резервуар или сво-
бодно определяемую линеаризированную
кривую). В следующем пункте меню Вы
можете выбрать подходящую единицу
измерения. В пункте меню “Mode” можно
выбрать режим реле. Некоторые режимы
реле описаны на следующих страницах.

Если выбран режим “Raising tendency” или
“Falling tendency”, появляются пункты
меню “Deviation”, “Deviation period”, “Scan
time” и “No. of scans”.

У всех других режимов появляются пунк-
ты меню “Low”(нижний) и “High”(верхний).
Там Вы можете определить точки пере-
ключения для реле.
Пункт меню “Failure mode” появляется
всегда. “Failure mode off” влияет так, что
реле обесточивается, если появляется
неполадка (например, короткое замыка-
ние датчика). “Failure mode hold” влияет
так, что при неполадке сохраняется рабо-
чее состояние реле.

В “Add’l functions” Вы можете установить
задержку включения (t on) и задержку
выключения реле (t off) max. на 600 сек
(при режимах реле “Tendency raising” или
“Tendency falling” нельзя изменять задер-
жку переключения).
