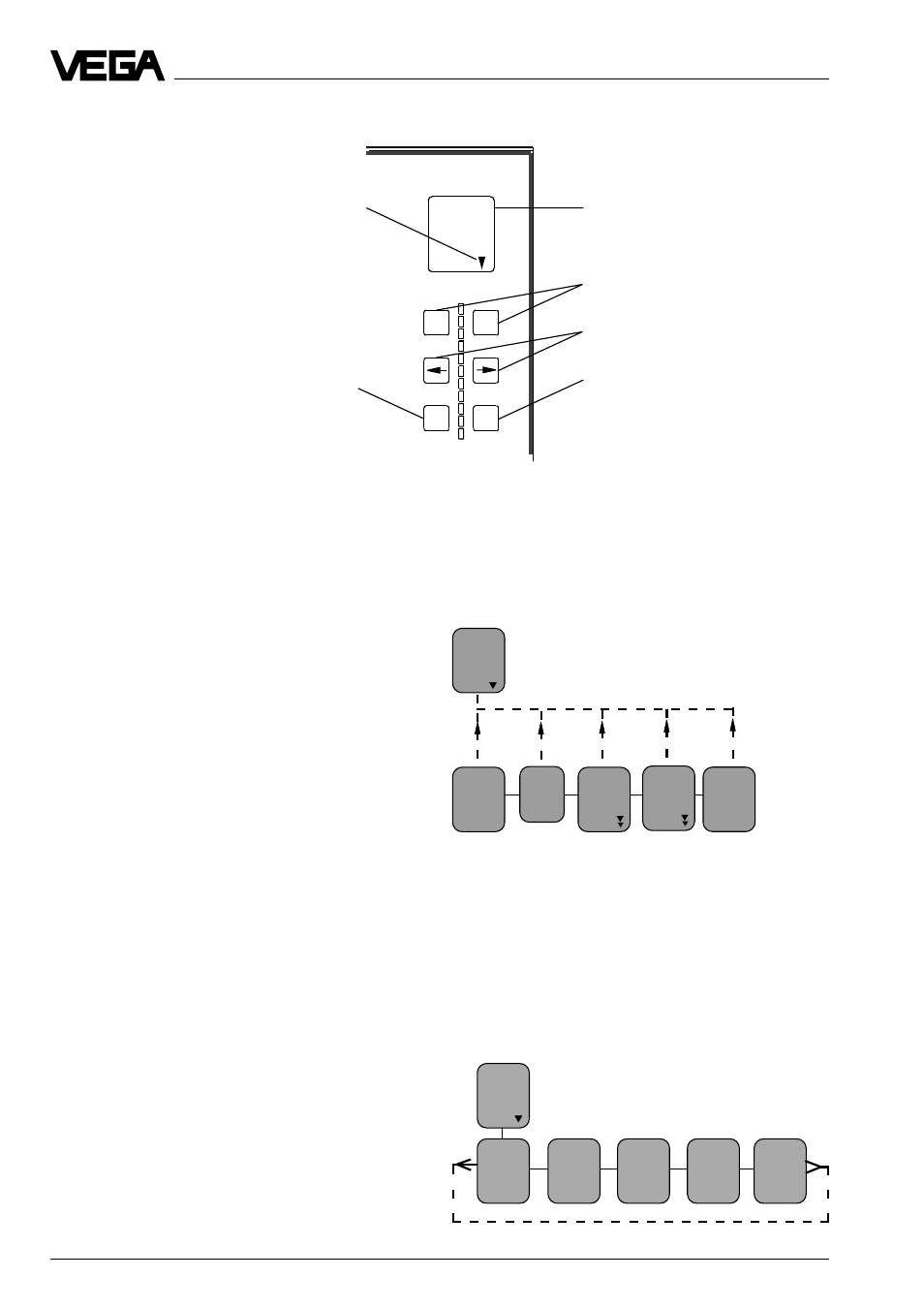

4.2 Система настройки
Модуль индикации и регулировки
В зависимости от пункта меню
зна-чение изменяется или
выбирается
из списка
Выбор пункта меню
В зависимости от пункта меню
уста-новленные значения
запоминаются или происходит
переход в лежащий ниже пункт
меню
Разветвление, т.е. переход в
лежащий ниже уровень меню [OK]
В зависимости от пункта меню
ввод данных отменяется или
происходит переход в лежащий
выше пункт меню
Индикация
- измеряемых значений
- пункта меню
- параметров
Возврат в лежащий выше пункт меню с
помощью [ESC] может осуществляться с
любого пункта меню (здесь они изображе-
ны заштрихованными), даже если в пла-
нах меню не указана связь.
Если Вы находитесь в крайнем правом пу-
нкте ряда меню и нажимаете кнопку [–>]
Вы тотчас переходите в крайний левый
пункт меню этого ряда. Точно также Вы
попадете из левого пункта меню в правый
пункт меню ряда, если Вы нажмете кноп-
ку [<–]. Эти переходы (здесь они изобра-
жены в виде штриховой линии) в планах
меню не указаны из-за удобства чтения.
Add’l
func-
tions
Pass-
word
off
Lang-
uage
Eng-
lish
TAG 1
to de-
fault
Menu
mode
Re-
duced
ESC
ESC
ESC
ESC
Volt
out-
put 1
Prop.
to
Per-
cent
Unit
0,0%
Volt-
out-
put
0/10V
Fail-
ure
mode
0V
Volt-
limita-
tion
on
Reset
TAG 1
ESC
Сокращенное меню – расширенное
меню
В Вашем распоряжении имеются два пла-
на меню: план “Сокращенное меню” и план
“Расширенное меню”.
Указание:
Заводская настройка VEGAMET 614 V
установлена на “Сокращенное меню”.
В большинстве случаях Вы можете осуще-
ствить в этом виде меню необходимые
регулировки (см. также главу “4.5 Сравне-
ние видов меню”).
Структура настройки
Регулировка производится 6 кнопками и
текстовой индикацией. Переход от инди-
кации измеряемого значения в лежащий
ниже пункт меню осуществляется с помо-
щью кнопки [OK]. Для того чтобы внутри
этого уровня меню перейти от одной точки
меню к другой, используйте [–>] или [<–].
Разветвление обозначается символом ▼ и
делает возможным с помощью [OK] пере-
ход в лежащий ниже пункт меню. Пара-
метры обозначаются при отсутствии
символа ▼ . Значение параметров можно с
помощью [+] или [–] изменять или выби-
рать из списка. Измененные значения
можно запомнить с помощью [OK]. Для то-
го, чтобы прервать ввод данных (не запо-
миная изменения) нажмите [ESC]. Обрат-
ный возврат в лежащий выше уровень
меню происходит с помощью [ESC]. Через
15 минут после последнего нажатия кноп-
ки осуществляется автоматически воз-
врат к индикации измеряемого значения.
