VEGAMET 614 V 3 5
t
%
1 2 3 4
ta
t ges.
n = 4
t
1 2 3 4
ta
t ges.
n = 4
%
Настройка в “расширенном меню"
Релейный
выход
Релейный
выход
ta = времени цикла
n = количеству циклов
tot.
tot.

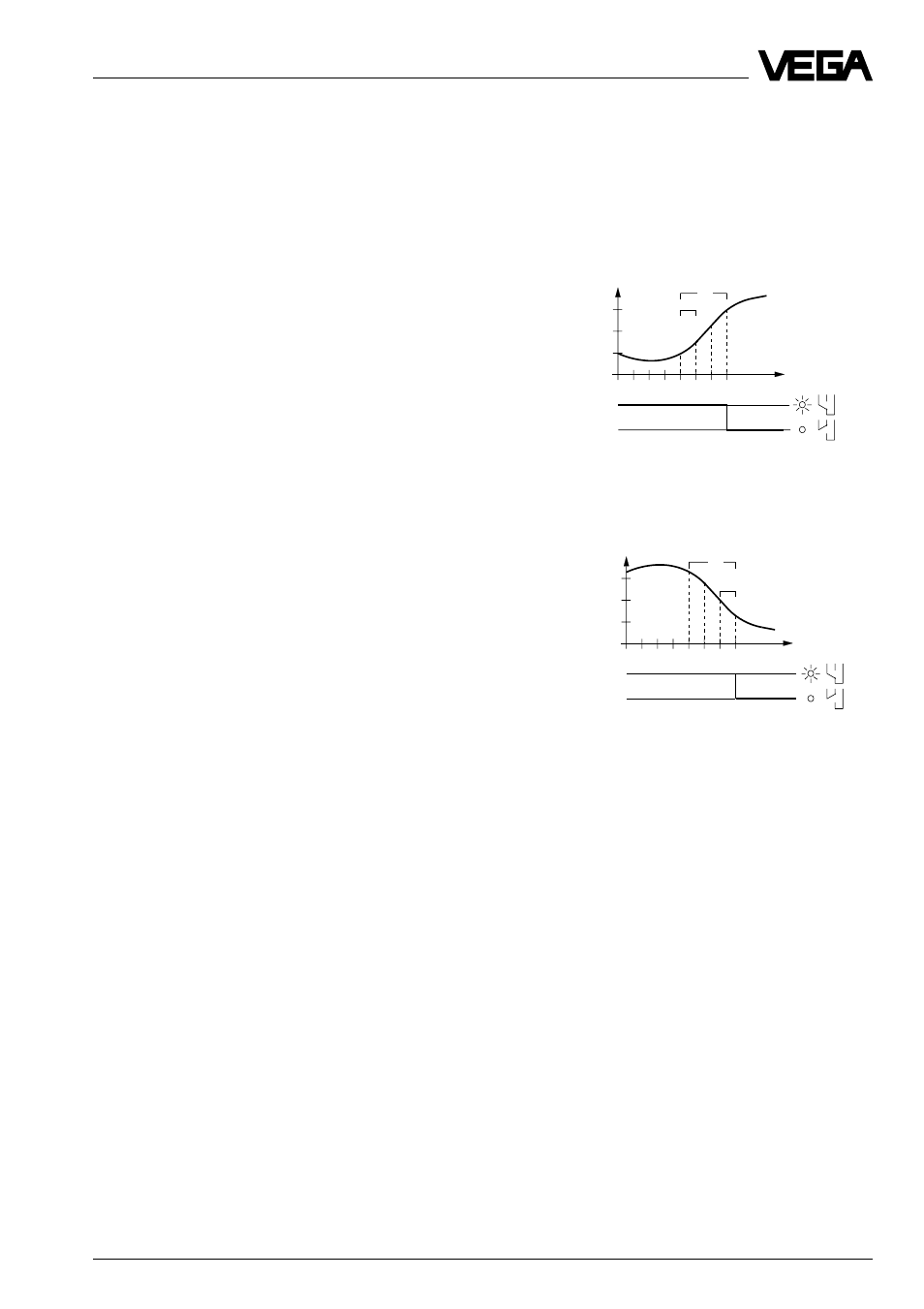

Определение тенденции
Определяется изменение уровня заполнения в пределах времени цикла (ta), и после
окончания всех циклов (n) из суммы изменений уровня заполнения высчитывается
среднее значение. Если это среднее значение превышает определенное раннее процен-
тное значение, то срабатывает определение тенденции, т.е. включенное реле обесточи-
вается. При выборе “raising tendency” или “falling tendency” не высвечиваются пункты
меню “Deviation in %” и “Deviation period”.
–– Режим тенденции повышения
Реле релейного выхода 1 обес-
точивается, если возросшее
среднее значение “t tot.” превы-
шает определенное ранее %
значение.
Тенденция понижения
Такая же зависимость функции,
но при снизившемся среднем
значении.
–– Отклонение в % 2 Если изменение уровня заполнения превы-
шает указанное здесь % значение, то сра-
батывает определение тенденции 0…110 %.
Например 2 % (изменение) на” t tot”.
–– Отклонение по времени
–– Время цикла
в сек 60 Диапазон регулирования 0…999 сек
например 60 сек соответствует 1 мин
–– Число копирований 4 Диапазон регулирования 0…99 циклов.
Пример: t tot = ta • n = 60 • 4 = 240 сек = 4
мин, т.е. после каждых 4 мин в среднем
значении появляется отклонение, и резуль-
тат сравнивается с указанным отклонением
в %, здесь в примере = 2 %.
ta = времени цикла
n = количеству циклов
