VEGAMET 614 V
Настройка в “расширенном меню"
как TAG-No. 1
как DIS-output 1
как PC/PLC-output 1
MET -индикация / PC/PLC - выходы / DIS - выходы
MET - индикация/Единица измерения:
В пункте меню “prop. to” выберите измеря-
емую величину, на которую реагирует
дисплей VEGAMET (если Вы в пункте
меню “Signal conditioning” осуществляете
масштабирование, то автоматически ус-
танавливается “prop. to scaled”, т.е. дисп-
лей показывает масштабированное значе-
ние). “Prop. to volume” имеет смысл тогда,
когда Вы выбрали в “Signal conditioning -
Linearisation curves”, например, цилиндри-
ческий резервуар или свободно определя-
емую линеаризированную кривую. Инди-
цируемое значение на дисплее VEGAMET
является пропорциональным объему со-
держания резервуара.
PC/PLC - выходы и DIS - выходы:
регулируются по той же схеме, как MET -
индикация.

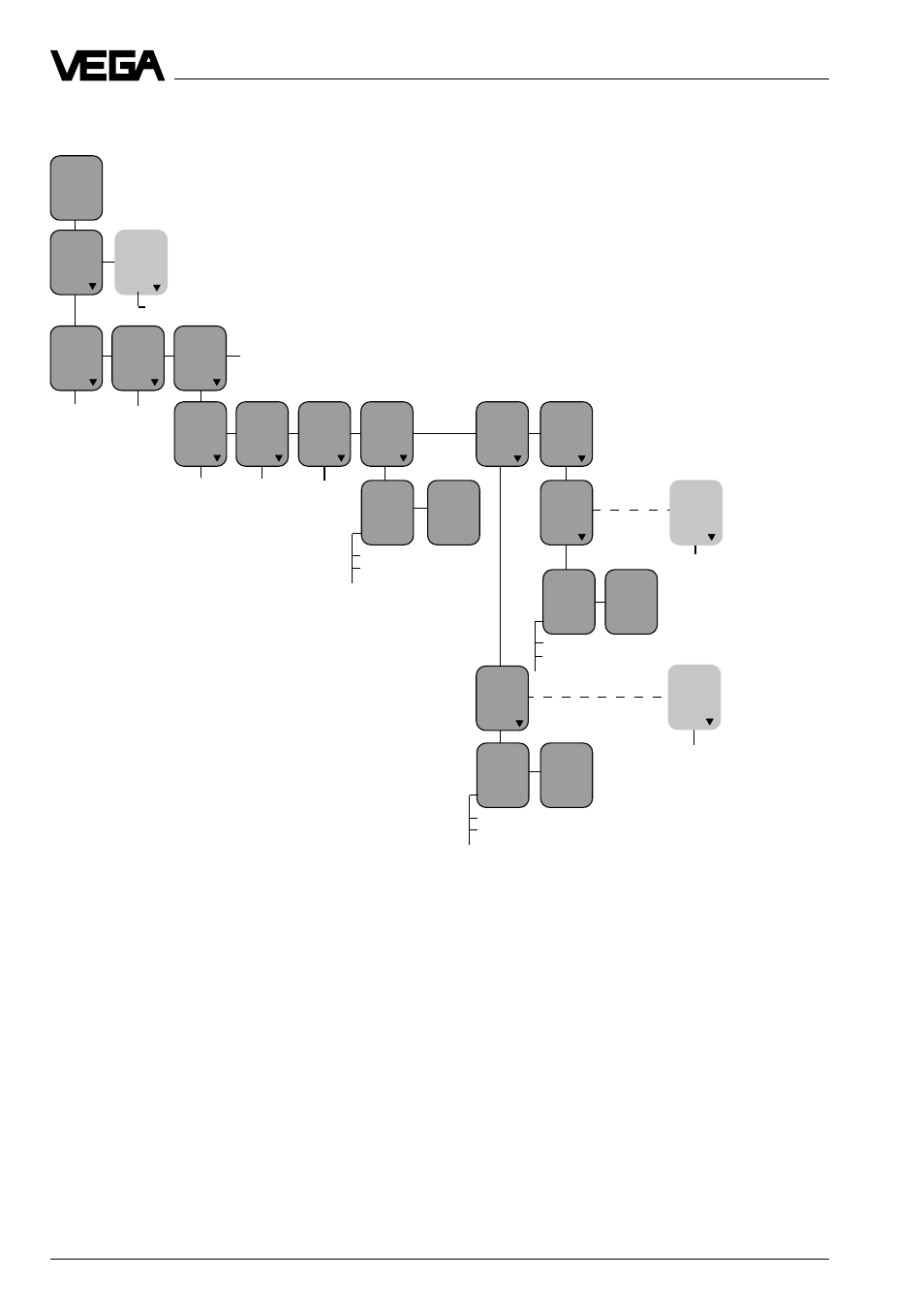

Param.
TAG-
No. 2
Param.
TAG-
No. 1
Adjust
ment
Signal
condit
ioning
Out-
puts
mA-
out-
puts
Volt-
out-
puts
MET-
indica-
tion
PC/
PLC
out-
puts
DIS-
out-
puts
DIS-
out-
put 1
PLC
out-
put 1
Unit
0,0%
DIS-
out-
put 7
PLC
out-
put 7
prop.
to
Per-
cent
Unit
0,0%
prop.
to
Per-
cent
Unit
0,0%
TAG -
No. 1
%
xx,x
prop.
to
Per-
cent
Relay
out-
puts
scaled
Height
…
scaled
Height
…
scaled
Height
…
