6.7 Выходы
Защита от перелива
Защита от низкого уровня
Реле релейного выхода 1 обесточивается
в точке переключения “Нижний” (безопас-
ное состояние).
Реле релейного выхода 1 обесточивается в
точке переключения “Верхний” (безопасное
состояние).
Токовые выходы VEGAMET установлены на
4…20 мА. Нажатием на [+] или [–] и [OK]
Вы можете установить выходы на следующие
другие значения: 0/20 мА,
20/4 мА и 20/0 мА.
Для выходов напряжения кроме предвари-
тельной установки (0/10 В) имеются в
распоряжении следующие опции: 10/2 В,
10/0 В и 2/10 В.
Релейные выходы установлены на заводе
на режим “Защита от перелива” (режим А).
Нажатием кнопок [+] или [–] и [OK] Вы
можете раздельно для каждого релейного
выхода установить режим “Защита от
низкого уровня” (режим В). В расположен-
ных рядом пунктах меню Вы можете опре-
делить для установленного режима верх-
ние и нижние точки переключения.

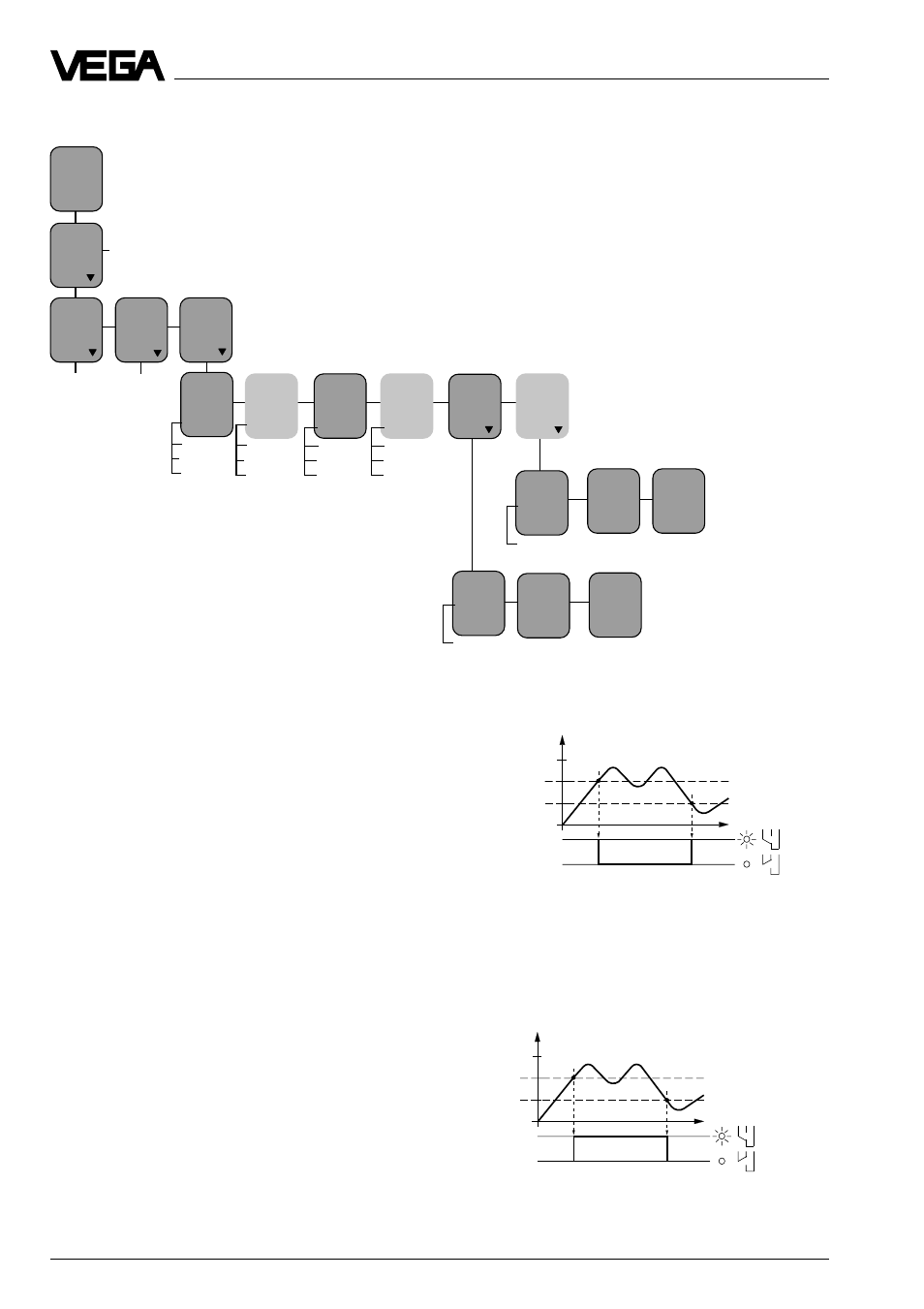

График показывает, как ведут себя релей-
ные выходы и LED в зависимости от уров-
ня заполнения.
Настройка в “сокращенном меню“
