VEGAMET 614 V
Настройка в “сокращенном меню“
TAG-
No. 1
%
xx,x
Param.
TAG-
No. 1
Adjust-
ment
Signal
condi-
tioning
Scaling
Integr
ation
time s
0
Unit
– –
Prop.
to
undef-
ined
Deci-
mal
point
888,8
100%
corres-
ponds
1000
0%
corres-
ponds
0
Индикация
измеряемого
значения
Adjust-
ment
m(d)
0%
at
m (d)
3,50
100%
at
m (d)
0,30
3,5 м при 0
%
0,3 м при
100 %
d1
d2

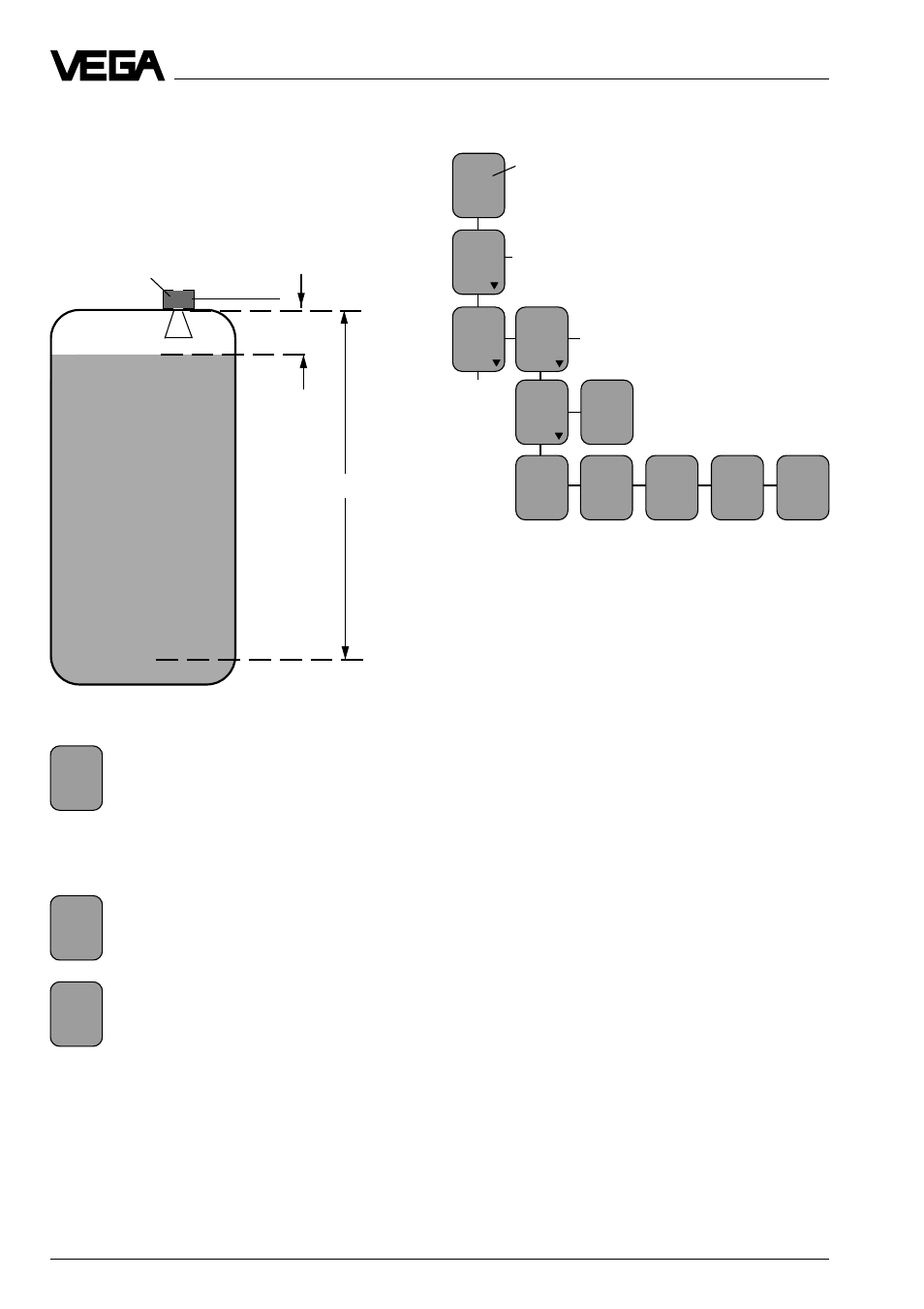

Радарный датчик
Пример регулировки
Вы знаете размеры резервуара, т.е. Вы
знаете, что при 0 % заполнения расстоя-
ние от жидкости до датчика составляет
3,5 м и при 100 % заполнения 0,3 м.
В этом пункте меню выберите единицу
регулировки, например м (d), если
Вы используете радарный датчик
[м (d)=расстояние в метрах]. Для
выбора единицы используйте кноп-
ки [+] и [–] и для запоминания выбранной
единицы [OK].
Укажите в этих обоих пунктах ме-
ню значения расстояния (d1 и d2).
Кнопками [+] и [–] установите зна-
чения и запомните кнопкой [OK].
В этом примере обратите внима-
ние, что при 100 % заполнения
значение расстояния меньше чем
при 0 % заполнения!
6.5 Масштабирование
Регулировки при масштабировании опре-
деляют, какие численные значения и ка-
кие единицы действительно индицируют-
ся на индикаторе измеряемого значения
(самый высший пункт меню). В пунктах
меню “0 % corresponds…” и “100 % cor-
responds…” Вы можете кнопками [+] или
[–] и [OK] ввести значения, которые долж-
ны индицироваться при 0 % и 100 % за-
полнения. В пункте меню “ Decimal point…”
Вы определяете положение десятичной
точки. В следующем пункте меню “prop.
to…” после нажатия [+] или [–] Вы получа-
ете список измеряемых величин: процент,
масса, объем, давление и т.д., которые Вы
можете выбрать и запомнить кнопкой
[OK]. В соответствии с этим в пункте
меню “Unit…” появится новый список,
например, m, dm, cm, mm, ft, yd и in, если
Вы выбрали “Height” (см. главу “8 Измеряе-
мые величины и единицы измерения).
