3.2 План подключения
Электрическое подключение
3 Электрическое подключение
3.1 Указания по подключению
Для электрического подключения следует
принимать во внимание следующие осно-
вополагающие указания:
- подключение должно производиться в
соответствии со специфическими для
данной страны стандартами по установ-
ке (например, в Германии в соответствии
с предписаниями VDE)
- проводка проводов между VEGAMET
614V и датчиком может проводиться
двухжильным кабелем, имеющимся в
продаже
- если ожидаются сильные электромаг-
нитные наводки, мы рекомендуем экра-
нированный кабель. Экран должен быть
заземлен только с одной стороны на
датчике
- сопротивление проводов, указанное в
технических данных, не может быть
превышено
- если ожидается повышенное напряже-
ние, мы рекомендуем электронику дат-
чика со встроенной защитой от пере-
напряжения или установку приборов
защиты от перенапряжения VEGA.
Указания по подключению для Ex-
сертифицированного использования
При соединении VEGAMET 614V Ex и взры-
возащищенного датчика следует учиты-
вать требования по установке, в Германии
по VDE 165 и свидетельство проверки
образцов EG. Служебные документы вхо-
дят в комплект поставки каждого прибо-
ра.

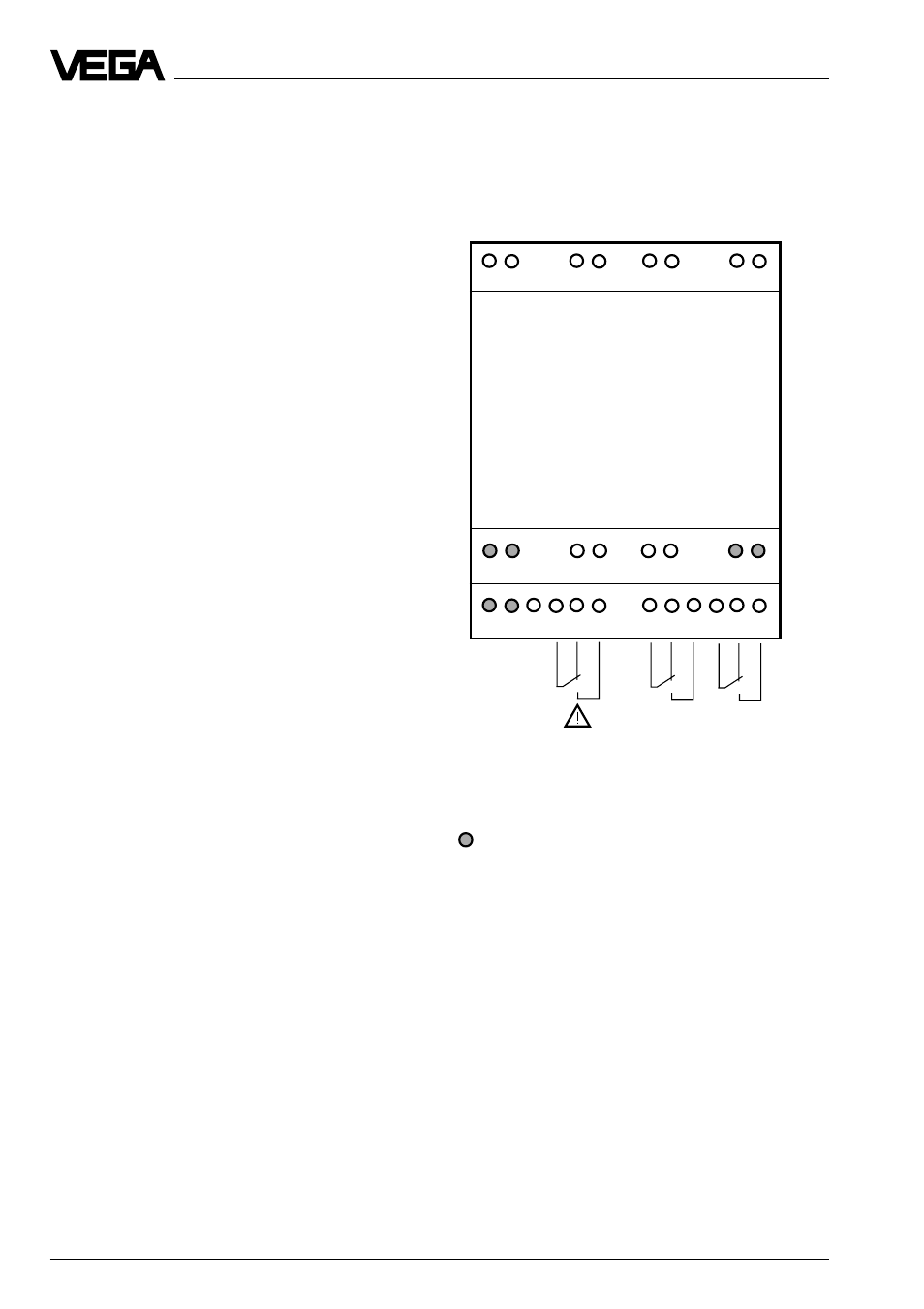

Реле
сообщения о
неполадках Реле
пограничного
состояния 1 Реле
пограничного
состояния 2
VBUS-
датчик
DISBUS-
выход
Токовый
выход1
Выход
напряжения 1
Эти клеммы могут быть соединены через
поставляемые штепсельные разьемы с другими
устройствами формирования сигнала серии 600.
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24 25 26 27 28
+ –
–
–
–
+
+ +
L1 N
Выход
напряжения 2
+ –
+ –
Токовый
выход 2
Ex-исполнение
При подключении Ex-сертифицированных
приборов учитывайте указания в служеб-
ных документах, а также действующие
предписания по сооружению. Обратите
внимание на то, чтобы перед запуском в
работу Ех-разделительная камера была
установлена на левой стороне прибора (см
рис. на стр. 10).
Напряжение
питания
