Монтаж
Каждое устройство формирования сигна-
ла серии 600 состоит из клеммного высту-
па для монтажа несущей шины DIN 46 277
и монтажного прибора.
К клеммам 17 и 18 Вы можете подключить
питающее напряжение.
Для других приборов формирования сигна-
ла серии 600 возможно с помощью входя-
щих в комплект штепсельных разьемов
осуществлять непосредственное соедине-
ние L1 и N.
То же самое относится к соединению VE-
GAMET-выхода напряжения 1 (клеммы15 и
16) и для DISBUS-выхода (клеммы 9 и 10).
Внимание!
Штепсельные разъемы ни в коем случае
нельзя использовать у отдельных прибо-
ров или на соответствующем конце ряда
приборов.
При несоблюдении этого указания суще-
ствует опасность прийти в соприкоснове-
ние с рабочим напряжением или создать
короткое замыкание.
Устройство формирования сигнала 614V
Ex является искрозащищенным рабочим
прибором и не может быть установлено во
взрывоопасных зонах или должны быть
приняты специальные меры защиты Ex.
Перед запуском в работу у VEGAMET 614V
Ex разделительная камера устанавлива-
ется как на рисунке.
Безопасная работа гарантируется только
при соблюдении руководства по
эксплуатации и свидетельства проверки
образцов EG. VEGAMET 614V Ex нельзя
открывать.

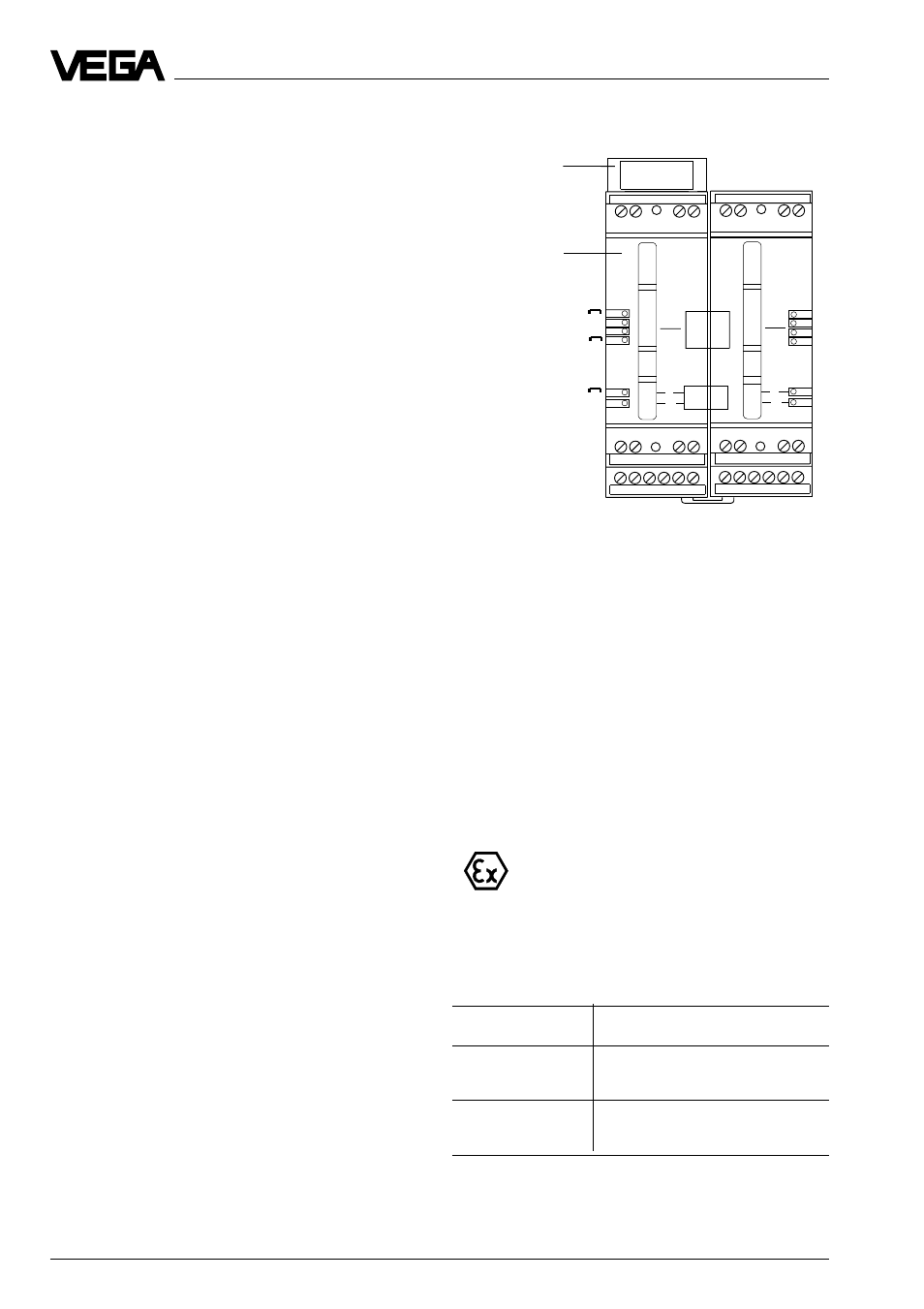

Разделительная
камера
Кодирование Ex
Кодирование
Для того чтобы избежать путаницы раз-
личных устройств формирования сигнала
клемный выступ снабжен штифтами, а
устройство формирования сигнала - соот-
ветствующими выемками (механическое
кодирование).
Ех- кодирование с помощью вставляемых
кодирующих штифтов служит для того,
чтобы не перепутать не Ех-приборы с Ех-
приборами.
У VEGAMET 614V Ex, входящие в
комплект кодирующие штифты
(штифт кодирования приборов и
штифт кодирования Ex) должны
использоваться пользователем в соответ-
ствии с приведенной ниже таблицей.
кодирование
Ex-
приборов
кодирование
VEGAMET 614V
справа 2
––
слева B
справа B
VEGAMET 614V Ex
справа 2
слева A
слева B
справа B
слева
справа
Прямое питание для
выхода напряжения 1
DISBUS и питающее
напряжение со
штепсельными
разъемами
