VEGAMET 614 V
2 9
Настройка в “расширенном меню"
7.4 Конфигурирование выходов
PC/PLC-выход и DIS-выход:
Через DISBUS передается как сигнал PC/
PLC, так и сигнал DIS. Выход PC/PLC пере-
дает выходные сигналы VEGAMET на ин-
терфейсный преобразователь VEGACOM
557. Он проводит сигналы VEGAMET далее
по стандартным протоколам к подсоеди-
ненным системам (DCS/PLC). В пунктах
меню от “PLC 1 to” до “PLC 7 to…” можно
место измерения либо скоординировать,
либо отключить.
В пунктах меню “PC/PLC relay status” и
“PC/PLC input status” можно определить,
чтобы состояние реле передавалось через
DISBUS.
К DISBUS можно подключать до семи
внешних индикаторных приборов
(VEGADIS 173 или VEGADIS 174). В пунк-
тах меню от “DIS 1 to…” до “DIS 7 to–”
можно место измерения либо скоордини-
ровать, либо отключить.
Выходы тока, напряжения и реле с номе-
ром 1 (ток 1, напряжение 1 и реле 1) на
заводе настроены на место измерения
“TAG-No. 1”. Если существует второе
место измерения, то есть когда подклю-
ченный датчик с температурным выходом,
то выходы с номером 2 скоординированы с
местом измерения “TAG-No. 2”. Все выхо-
ды могут по одиночке координироваться с
другими местами измерения или отклю-
чаться (----), то есть отключенные выхо-
ды не относятся ни к какому месту изме-
рения.
Любому рабочему реле можно придать
функцию самоблокировки или функцию
сброса звукового сигнала. В этом случае
появляется пункт меню “Input”. В нем мож-
но реле скоординировать с входом “Input
4” (вход корректировки). Описание функ-
ций реле см. на схемах.

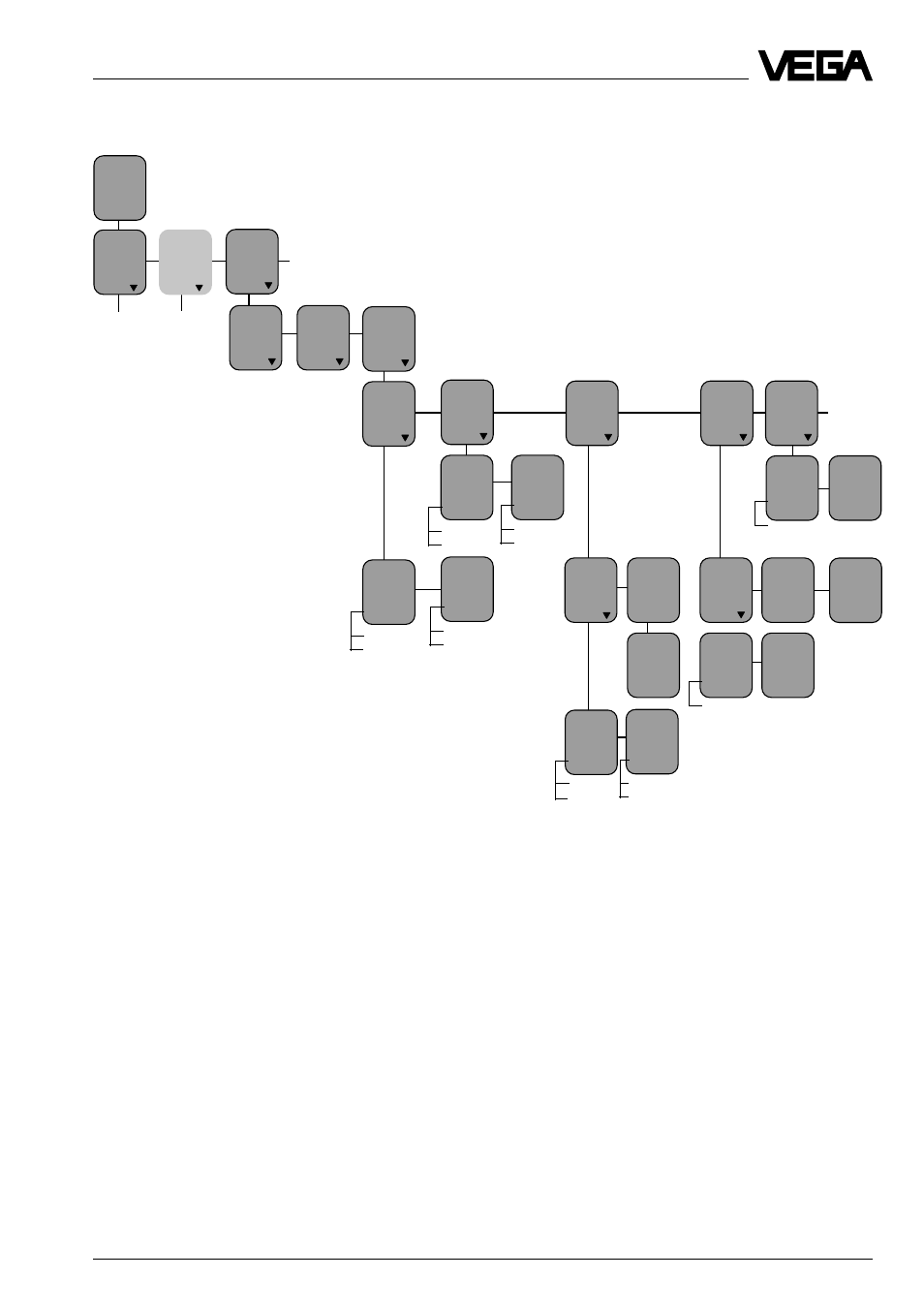

TAG 2
----
Config
in-
puts
Config
meas.
loop
Config
out-
puts
Config
mA-
output
mA1
to
TAG -
No. 1
mA2
to
TAG -
No. 2
Config
Volt
output
Config
relay
output
Config
PC/
PLC-
output
Config
VEGA-
DIS
DIS 1
to
TAG -
No. 1
DIS 7
to
----
PC/
PLC
meas.
values
PLC
1
to
TAG -
No. 1
PLC
7
to
----
PC/PLC
relay
status
off
PC/
PLC
input
status
off
Confi-
gura-
tion
Param.
TAG-
No. 2
Fail
safe
relay
Relay
Stan-
dard
Opera
ting
relay
Rel. 1
to
TAG -
No. 1
Rel. 2
to
TAG -
No. 2
TAG 1
----
TAG 2
----
TAG 1
----
----
----
TAG 2
----
Volt1
to
TAG -
No. 1
Volt2
to
TAG -
No. 2
TAG 1
----
TAG -
No. 1
%
xx,x
Param.
TAG-
No. 1
