VEGAMET 614 V
3 9
Настройка в “расширенном меню"
как LIN-curve
1
Номер опорной
точки (0…32)
7.12 Линеаризированные кривые
Линеаризированная кривая 1…3
Линеаризированная кривая образуется с
помощью определенного количества опор-
ных точек и пар значений. Пара значений
состоит из значения процента высоты
(Х %) и значения процента объема (Y V %).
Это могут быть max. 32 опорные точки.
Линеаризированная кривая может быть
закончена после любого количества опор-
ных точек. Устройство формирования
сигнала заканчивает линеаризированную
кривую автоматически со значениями
Х=100 % и Y=100 %.
Данные пар значений Вы можете опреде-
лить при калибровке резервуара или
взять из имеющейся градуировочной
таблицы изготовителя резервуара.
Пример калибровки
Исходная ситуация:
- регулировка 0 % и 100% Вами уже про-
ведена
- общий объем резервуара Вам известен,
в этом примере 300 м
3
- калибровочный объем в примере принят
15 м
3
Первая опорная точка
- заполните резервуар количеством жид-
кости калибровочного объема в 15 м
3
- значение процента высоты индицирует-
ся на VEGAMET, перенесите это значе-
ние в протокол линеаризации, колонка
Х %
- величина процента объема должна выс-
читываться по следующей формуле
100 % x калибровочный объем
Y 1 V = ––––––––––––––––––––––––
общий объем
100 % x 15 m
3
= ––––––––––––––– = 5 %
300 m
3
Перенесите также это значение в прото-
кол линеаризации, колонка Y V %.

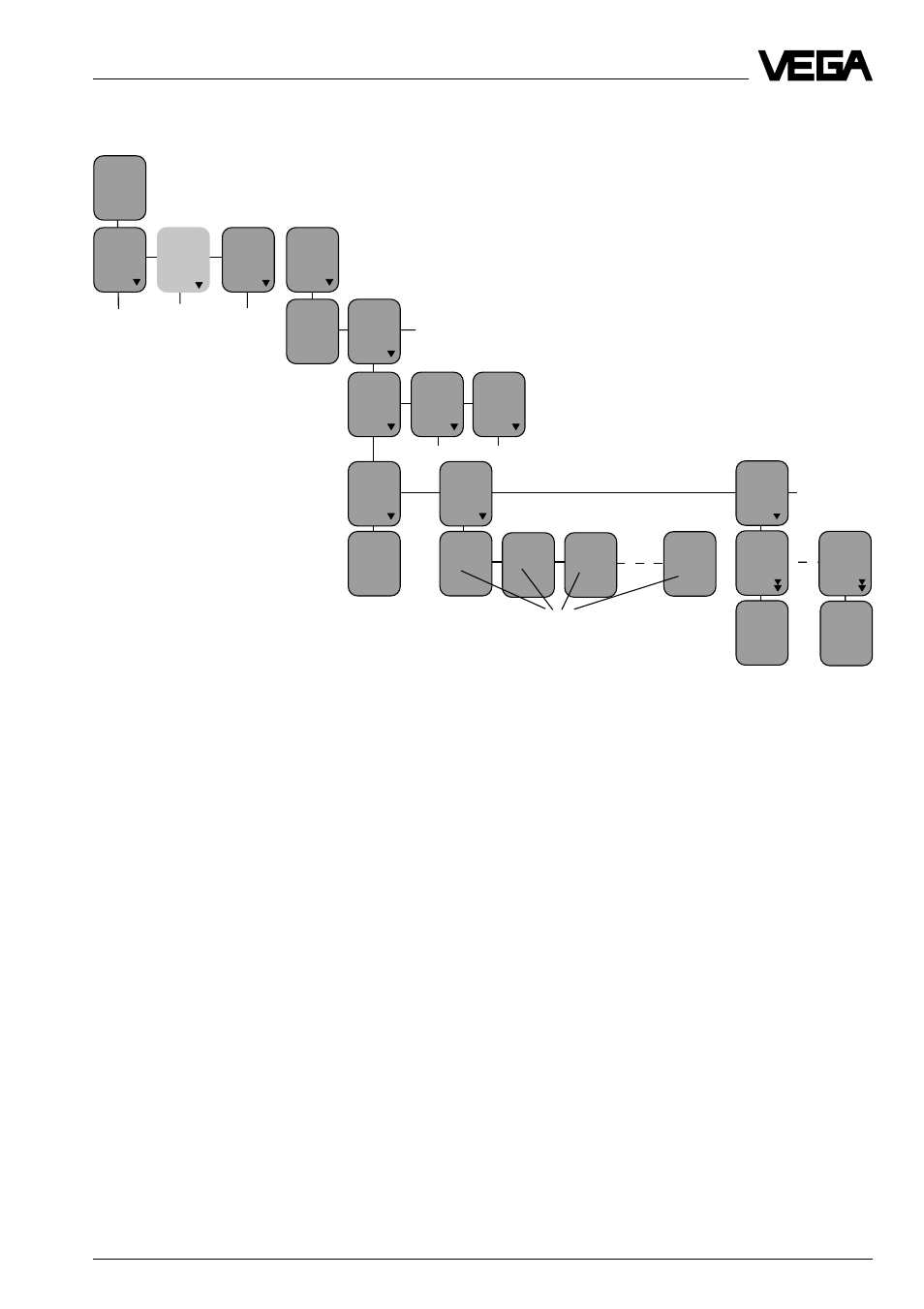

Вторая опорная точка и т.д.
Дополнительно смотрите следующий ри-
сунок.
Param.
TAG-
No. 1
Confi-
gura-
tion
Add’l
func-
tions
Pass-
word
off
TAG -
No. 1
%
xx,x
Edit
lin.-
curve
Lin.-
curve1
Edit
lin.-
curve 1
x 0
%
0,0
y 0 V%
0,0
Add
lin.
point
Delete
lin.
point
x %
0,0
y V%
0,0
x
0,0
y 0,0
delete
De-
lete
Now?
x 1
%
100,0
y 1
V%
100,0
x 2
%
100,0
y 2
V%
100,0
x 32 %
100,0
y 32V%
100,0
Lin.-
curve2
Lin.-
curve3
x 100,0
y 100,0
delete
De-
lete
Now?
Param.
TAG-
No. 2
