VEGAMET 614 V
Настройка в “расширенном меню"

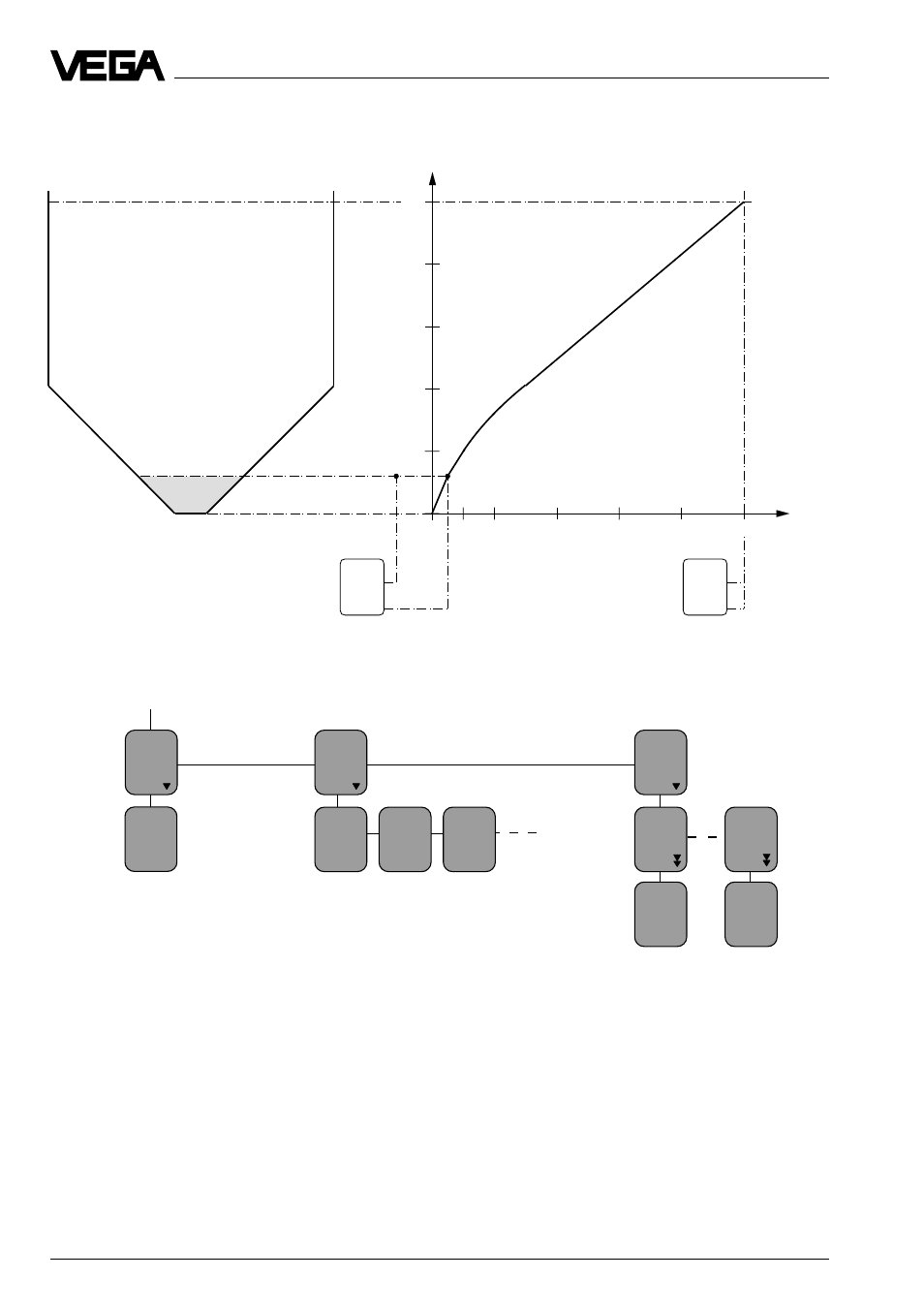

Изображение линеаризированной кривой
Новая пара значений с
помощью [OK] автомати-
чески вносится в нужное
место линеаризированной
кривой. Уже имеющиеся
опорные точки заново
сортируются.
Выбор опорных точек
1…32 с [–>] или [<–], редак-
тирование значения Y с [+]
или [–], запись с [OK].
Для стирания опорных точек
выберите пару значений с [–
>] или [<–]. С [OK] значение
пары и относящаяся к ней
опорная точка стирается из
лин. – кривой. Оставшиеся
опорные точки
перегруппируются.
