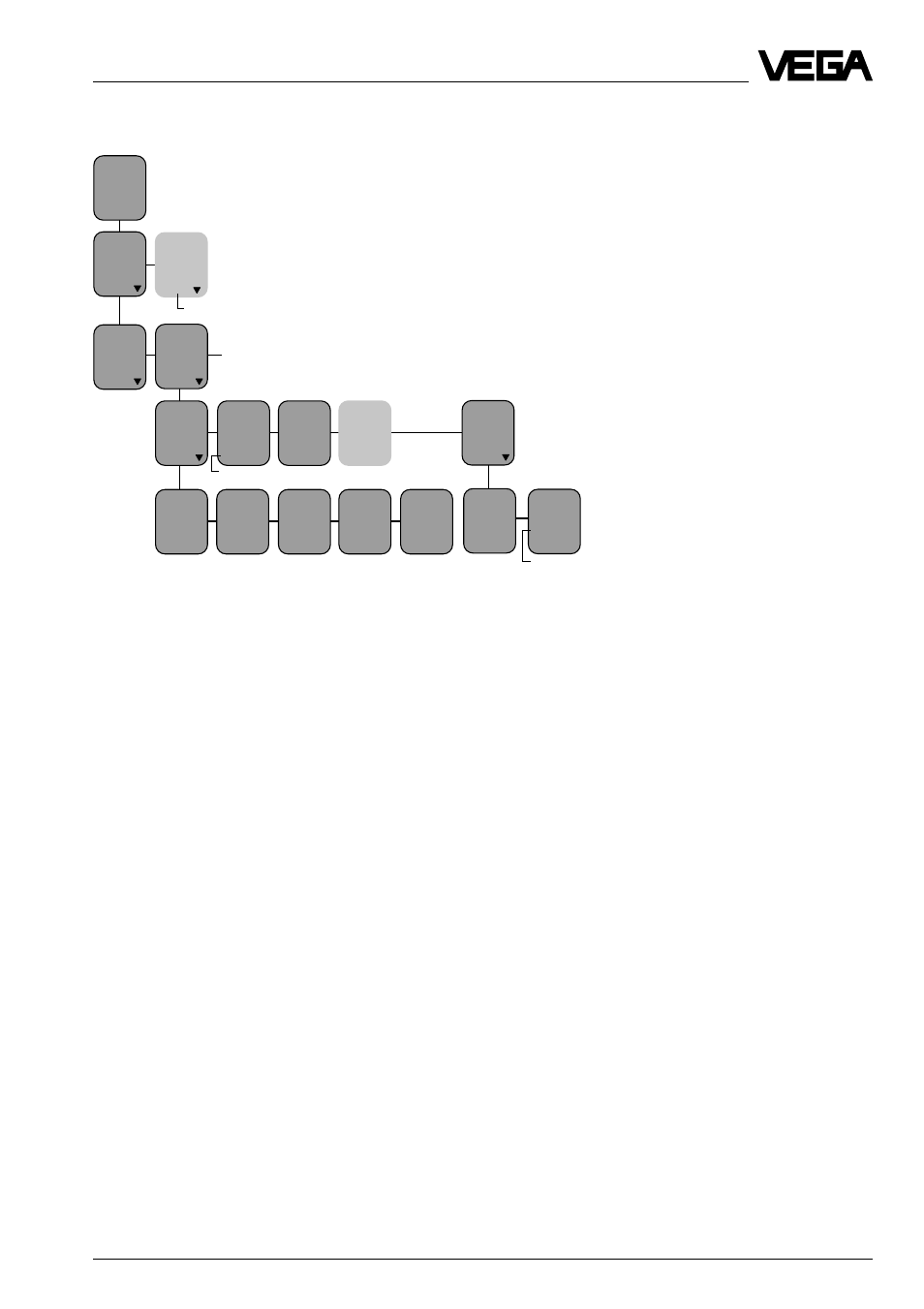

Настройка в “расширенном меню"
7.6 Обработка данных
Пункты меню “Scaling” и “Integration time”
соответствуют пунктам меню в “Reduced
menu” (см. соответствующую главу).
Пункт меню “Density…” загорается лишь
тогда, когда в “Configuration meas. loop”
выбран соответствующий датчик.
Значение плотности нужно перед регули-
ровкой со средой установить так, чтобы
оно соответствовало значению заполняе-
мого материала (вода имеет плотность 1,0
кг/дм
3
).
Из различных линеаризированных кривых
Вы можете выбрать:
- линейная (заводская регулировка)
- лежащий цилиндрический резервуар
- сферический резервуар
- лин. – кривая 1
- лин. – кривая 2
- лин. – кривая 3
Лин. – кривые 1…3 Вы можете задавать
сами (см. соответствующую главу).
После масштабирования или линеаризирова-
ния нужно в меню “Parameter adjustment
outputs” присвоить масштабируемому или
линеаризированному значению желаемый
выход (пункты меню “prop. to...” и “Unit”).
В
“
Meas. value limitation
”
Вы можете исклю-
чить отрицательное значение.
Failure mode Standard (стандартный
режим отказа) означает, что при токе
датчика 3,6 мА или 21 мА включается реле
сообщения о неполадках.
Failure mode (режим отказа) > 110%
дополнительно появляются сообщения о
неполадках при измеряемом значении
больше 110 % или меньше -10 %.
