Ex-технические данные
Энергопитание
Рабочее напряжение
U
nenn
соответствует не Ех-выполнению
Расчетное напряжение
U
m
= 253 V AC bzw. 125 V DC
Ввод измерительных данных (искрозащитная электрическая цепь)
Вид защиты от воспламенения
II(1) G [EEx ia] IIC, [EEx ia] IIB
Макс. значения
- напряжения
U
O
= 22,2 V
- тока
I
O
= 112 mA
- мощности
P
O
= 620 mW
Характеристика
линейная
Эффективная внутренняя
индуктивность L
I
пренебрегаема
Эффективная внутренняя
эмкость C
I
пренебрегаема
EEx ia IIC
EEx ia IIB
Наивысшая внешняя индуктивность L
O
2 mH
10 mH
Наивысшая внешняя емкость C
O
160 nF 1100 nF
Искрозащищенная электрическая цепь до max. номинального значения в 375 В надежно
отделена от неискрозащищенной цепи. Мax. напряжение у неискрозащищенной
электрической цепи не может превышать в случае дефекта 253 В.

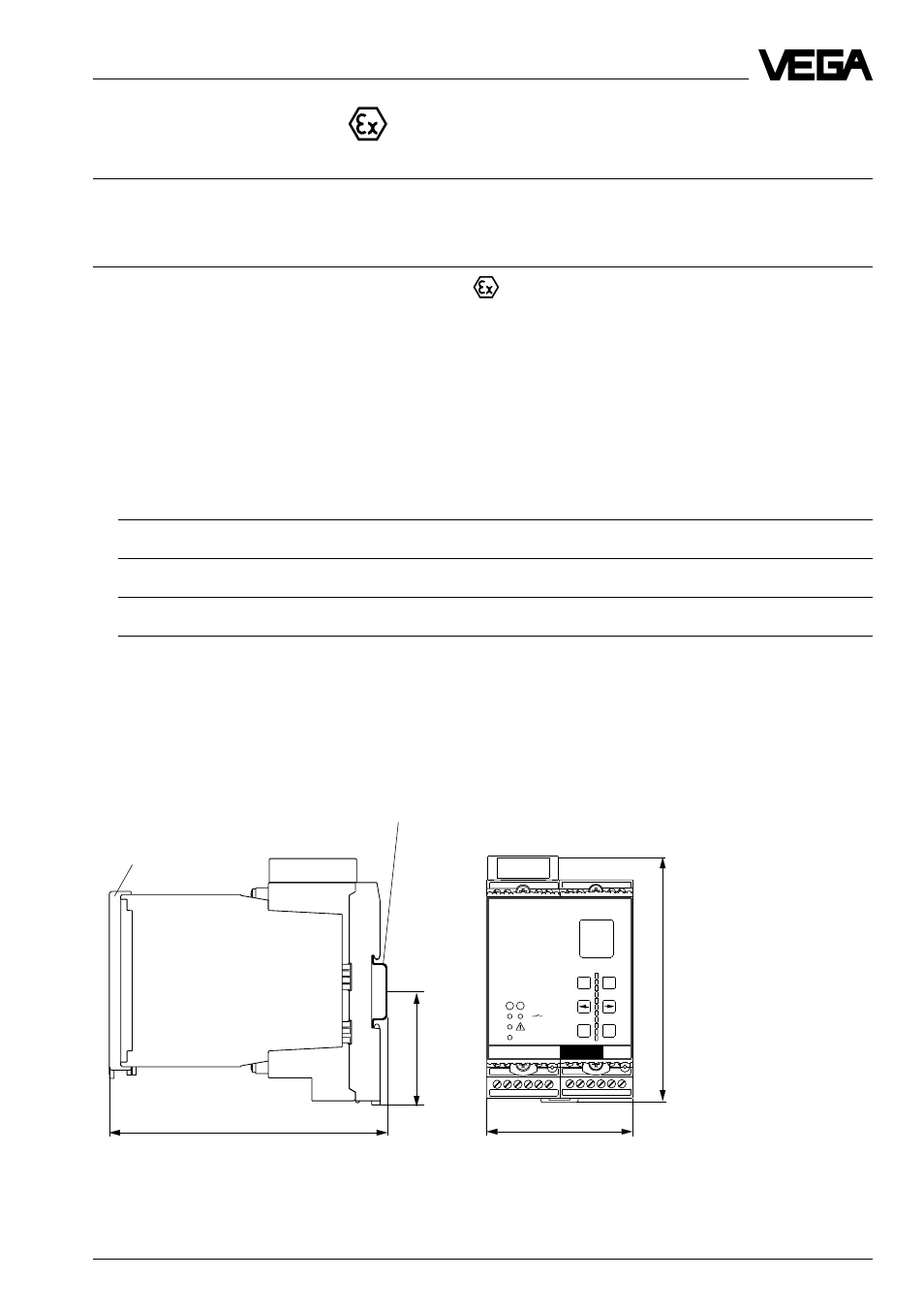

1.5 Размеры
VEGAMET 614
1
2
3
4
9
10
11
12
17 18
20 21 22
134
54,5
72
5
6
7
8
13 14
15 16
23 24 25 26 27 28
118,5
+
OK
–
ESC
100
%
CONNECT
2
1
on
Ser. No.
12345678
Прозрачная крышка
Несущая шина 35 x 7,5 или
35 x 15 по EN 50 022
Описание прибора
