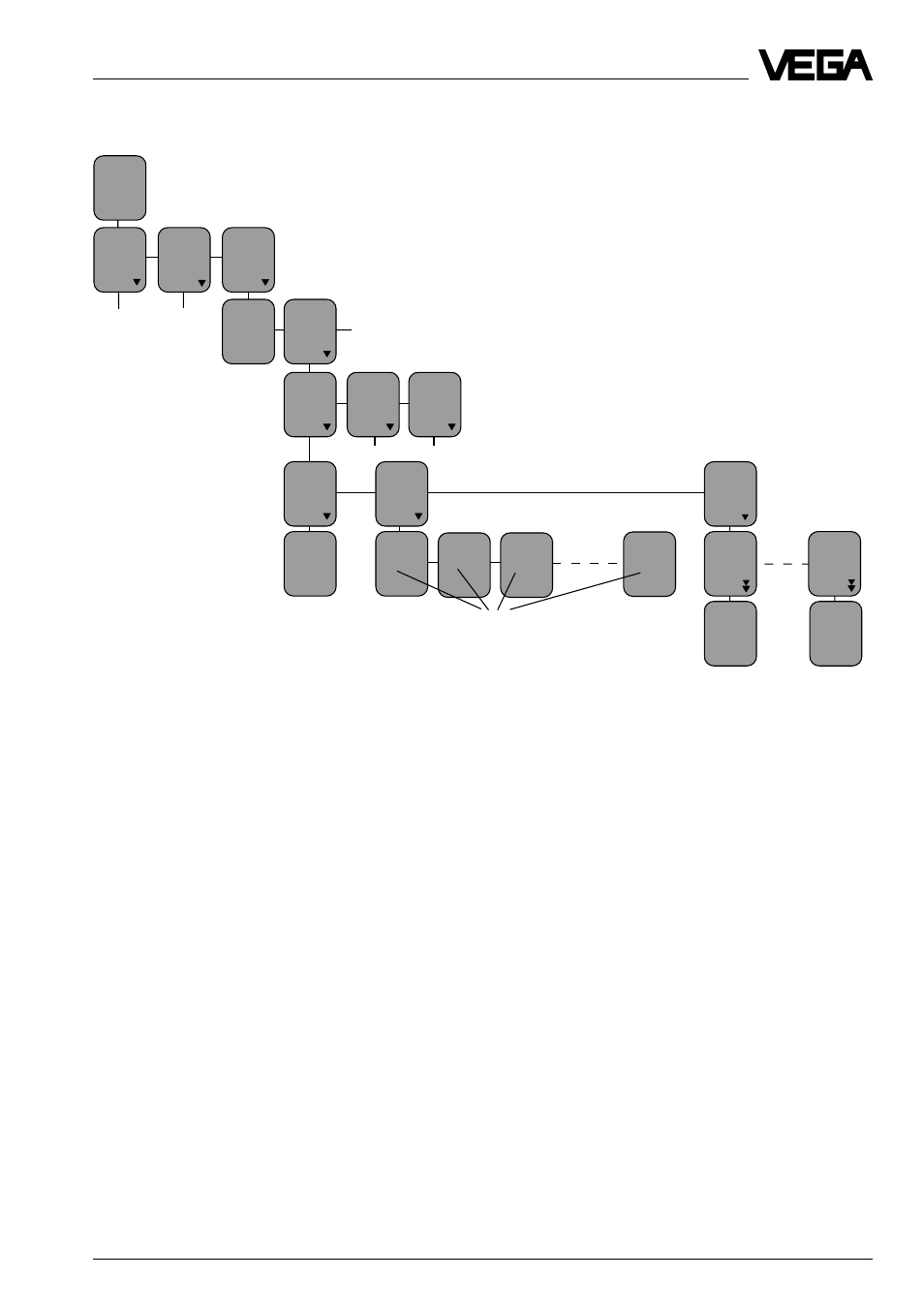

Настройка в „ расширенном меню“
Param.
TAG-
No. 1
Confi-
gura-
tion
Add
,
l
func-
tions
PaЯ
word
off
TAG -
No. 1
%
xx,x
Edit
lin.
curve
Lin.-
curve1
Edit
lin
curve1
x 0 %
0,0
y 0 V%
0,0
Add
lin
point
Delete
lin.
point
x %
0,0
y V%
0,0
x 0,0
y 0,0
delete
lDelete
now?
x 1 %
100,0
y 1 V%
100,0
x 2 %
100,0
y 2 V%
100,0
x
32 %
100,0
y 32V%
100,0
like LIN-Kurve 1
Номер опорной точки
(0
…
32)
Lin.-
curve2
Lin.-
curve3
x 100,0
y 100,0
delete
Delete
now?
7.11 Линеаризированные кривые
Линеаризированная кривая 1…3
Линеаризированная кривая образуется с
помощью определенного количества опорных
точек и пар значений. Пара значений
состоит из значения процента высоты
(Х %) и значения процента объема (Y V %).
Это могут быть max. 32 опорные точки.
Линеаризированная кривая может быть
закончена после любого количества опорных
точек. Устройство формирования сигнала
заканчивает линеаризированную кривую
автоматически со значениями Х=100 % и
Y=100 %.
Данные пар значений Вы можете определить
при калибровке резервуара или взять из
имеющейся градуировочной таблицы
изготовителя резервуара.
Пример калибровки
Исходная ситуация:
- регулировка 0 % и 100% Вами уже
проведена
- общий объем резервуара Вам известен,
в этом примере 300 м
3
- калибровочный объем в примере
принят 15 м
3
Первая опорная точка
- заполните резервуар количеством жидко-
сти калибровочного объема в 15 м
3
- значение процента высоты индицируется
на VEGAMET, перенесите это значение в
протокол линеаризации,
колонка Х %
- величина процента объема должна высчи-
тываться по следующей формуле
100 % x калибровочный объем
Y 1 V = ––––––––––––––––––––––––
общий объем
100 % x 15 m
3
= ––––––––––––––– = 5 %
300 m
3
Перенесите также это значение в протокол
линеаризации, колонка Y V %.
Вторая опорная точка и т.д.
Дополнительно смотрите следующий
рисунок.
