1 2
VEGAMET 614
Электрическое подключение
реле
погранич-
ного со-
стояния1
реле
погра-
ничного
состоя-
ния 2
напряжение
питания
датчик
DISBUS-
выход
выходной
ток
выходное
напряжение
1
2
3
4
5
6
7
8
9 10
11 12
13 14
15 16
17 18 19 20 21 22
23 24 25 26 27 28
+
–
–
–
–
+
+
+
L1 N
3 Электрическое подключение
3.1 Указания по подключению
Для электрического подключения следует
принимать во внимание следующие осново-
полагающие указания:
- подключение должно производиться в
соответствии со специфическими для
данной страны стандартами по установке
(например, в Германии в соответствии с
предписаниями VDE)
- проводка проводов между VEGAMET 614 и
датчиком может проводиться двухжиль-
ным кабелем, имеющимся в продаже
- если ожидаются сильные электромагнит-
ные наводки, мы рекомендуем экраниро-
ванный кабель. Экран должен быть
заземлен только с одной стороны на
датчике
- сопротивление проводов, указанное в
технических данных, не может быть пре-
вышено
- если ожидается повышенное напряжение,
мы рекомендуем электронику датчика со
встроенной защитой от перенапряжения
или установку приборов защиты от пере-
напряжения VEGA.
Указания по подключению для Ex-
сертифицированного использования
При соединении VEGAMET 614 Ex и взрыво-
защищенного датчика следует учитывать
требования по установке, в Германии по VDE
165 и свидетельство проверки образцов EG.
Служебные документы входят в комплект
поставки каждого прибора.

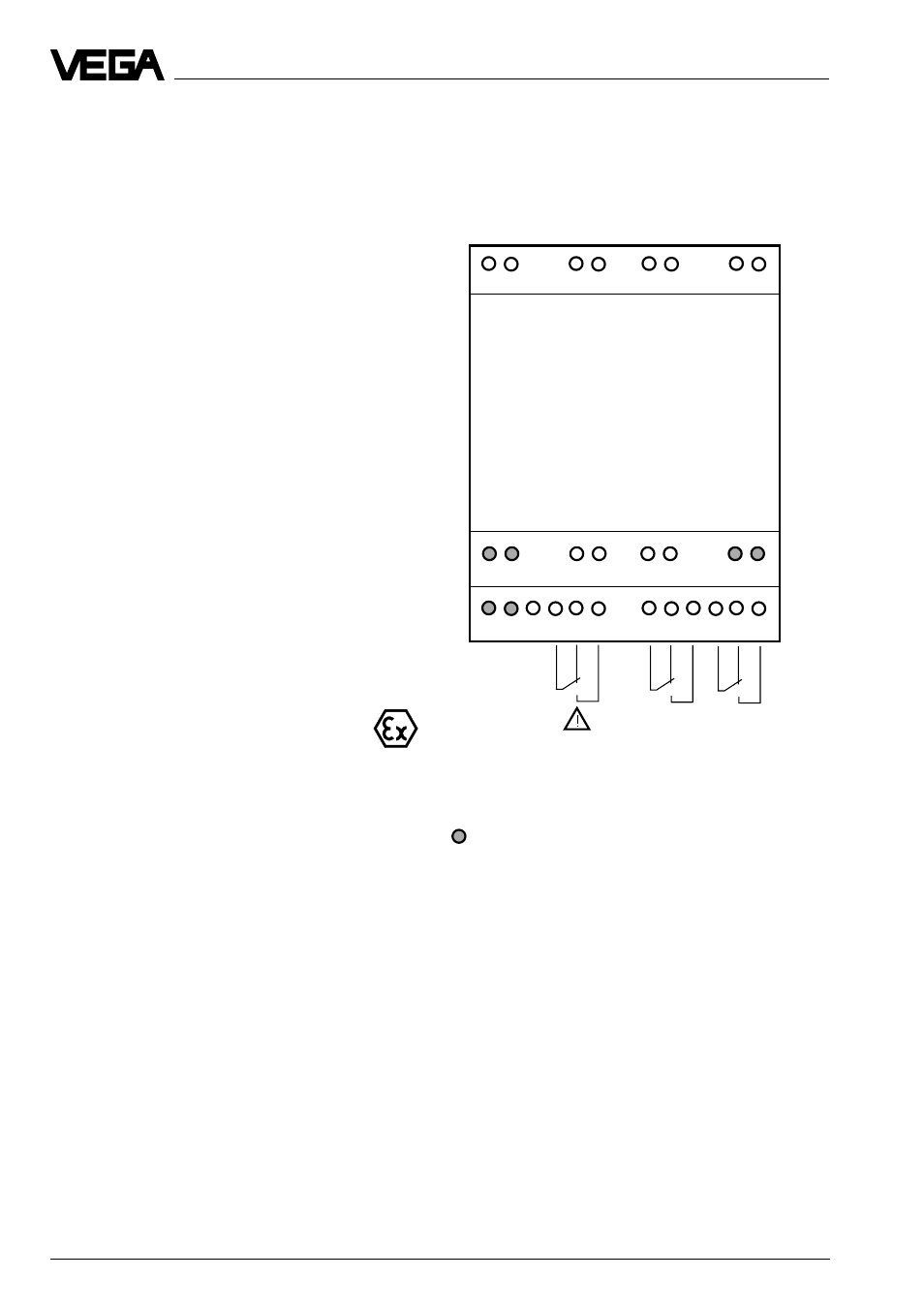

3.2 План подключения
Ex-исполнение
При подключении Ex-сертифицированных
приборов учитывайте указания в служебных
документах, а также действующие
предписания по сооружению. Обратите
внимание на то, чтобы перед запуском в
работу Ех-разделительная камера была
установлена на левой стороне прибора (см
рис. на стр. 10).
Эти клеммы могут быть соединены через
поставляемые штепсельные разьемы с
другими устройствами формирования
сигнала серии 600.
реле сообщения
о неполадках
