2 4
VEGAMET 614
Защита от низкого уровня
Настройка в „сокращенном меню“
t
релейный
выход
Уровень
заполнения
верхний
нижний
t
верхний
нижний
Уровень
заполнения
релейный
выход
TAG-
No. 1
%
xx,x
Param.
TAG-
No. 1
Adjusn-
ment
Condit-
ioning
Out
puts
Curr.
out-
put 1
4/20mA
Volt-
out-
put 1
0/10V
Relay
out-
put 1
Mode
Over-
fill
protec
Low
%
0,0
Relay
out-
put 2
High
%
100,0
Mode
Over-
fill
protec
Low
%
0,0
High
%
100,0
0/
20mA
20/
4mA
20/
0mA
10/2V
10/0V
2/10V
защита от
низкого
уровня
защита
от низко-
го уровня

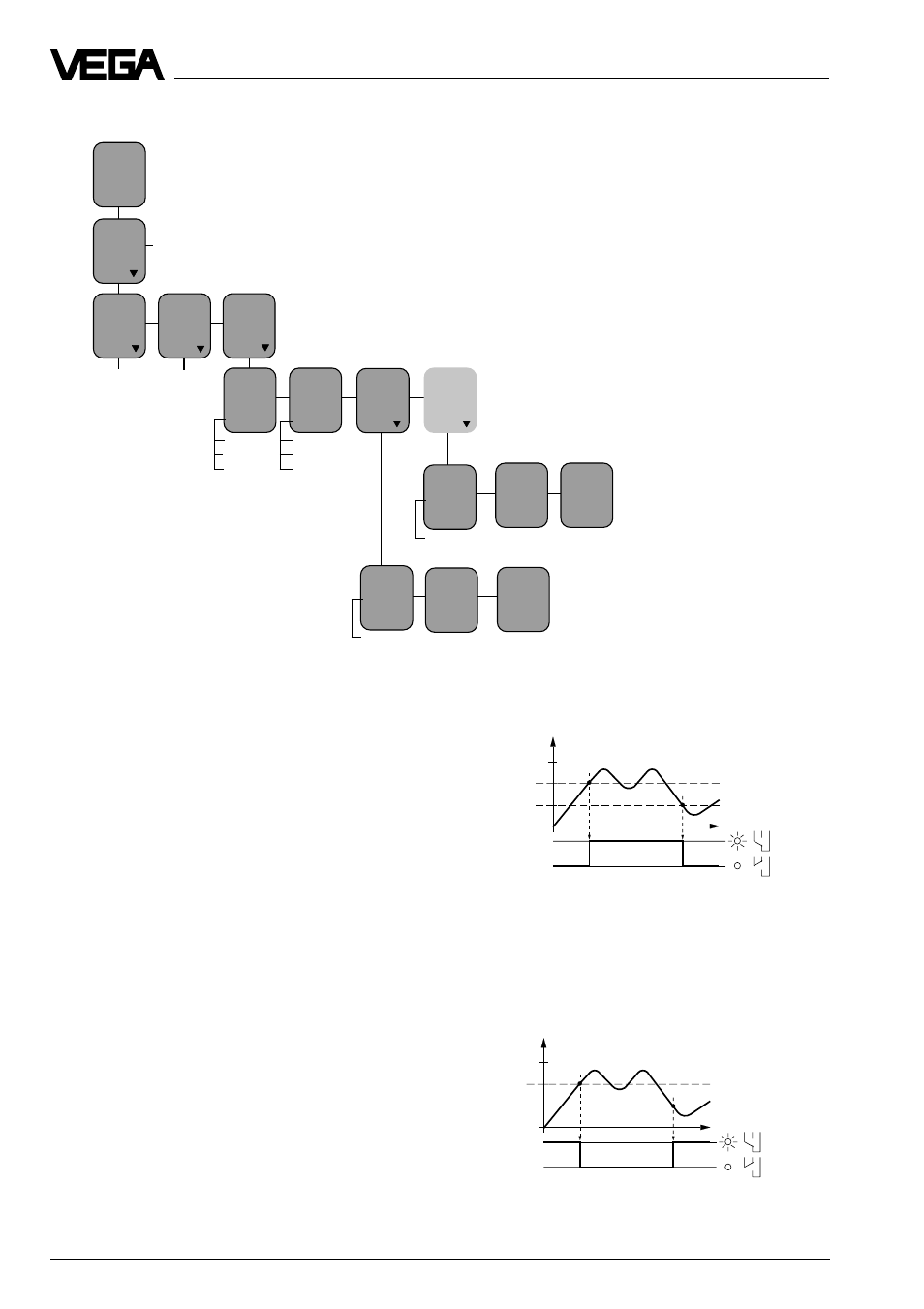

6.6 Выходы
Индикация измеряемого значения
Токовые выходы VEGAMET установлены на
4…20 мА. Нажатием на [+] или [–] и [OK]
Вы можете установить выходы на следующие
другие значения: 0/20 мА,
20/4 мА и 20/0 мА.
Для выходов напряжения кроме предвари-
тельной установки (0/10 В) имеются в распо-
ряжении следующие опции: 10/2 В, 10/0 В и 2/
10 В.
Релейные выходы установлены на заводе на
режим “Защита от перелива” (режим А).
Нажатием кнопок [+] или [–] и [OK] Вы
можете раздельно для каждого релейного
выхода установить режим “Защита от
низкого уровня” (режим В). В расположенных
рядом пунктах меню Вы можете определить
для установленного режима верхние и
нижние точки переключения.
График показывает, как ведут себя релей-
ные выходы и LED в зависимости от уровня
заполнения.
Защита от перелива
Реле релейного выхода 1 обесточивается в
точке переключения “Верхний” (безопасное
состояние).
Реле релейного выхода 1 обесточивается в
точке переключения “Нижний” (безопасное
состояние).
