VEGAMET 614
1 3
Настройка
8
7
6
5
4
0
F
E
D
C
B
A
9
3 3
2
1
10
11
12
13
14
15
Поворотный
переключатель
VEGAMET 614
+
OK
–
ESC
100
%
CONNECT
2
1
on
Ser. No.
12345678
4
5
6
7
1
2
3
3
4Настройка
4.1 Элементы индикации и
регулировки
На верхней стороне корпуса находится пово-
ротный переключатель. Он служит для уста-
новки адреса прибора DISBUS. Эта
установка необходима, если несколько уст-
ройств формирования сигнала VEGAMET
объединены в сеть DISBUS, или если инди-
каторный прибор VEGADIS 174 управляется
через DISBUS.
Диапазон регулировки 1 … F соответствует
адресам DISBUS 1 … 15.
Заводская установка: 1
Указания:
При установке адреса “0” VEGAMET не
участвует в коммуникации DISBUS.
Поворотный переключатель
Установленный адрес прибора DISBUS
может индицироваться на LC-индикаторе.
Указание:
Если несколько VEGAMET объединены через
DISBUS, каждый адрес может устанавли-
ваться лишь один раз.
Положение поворотного
переключателя

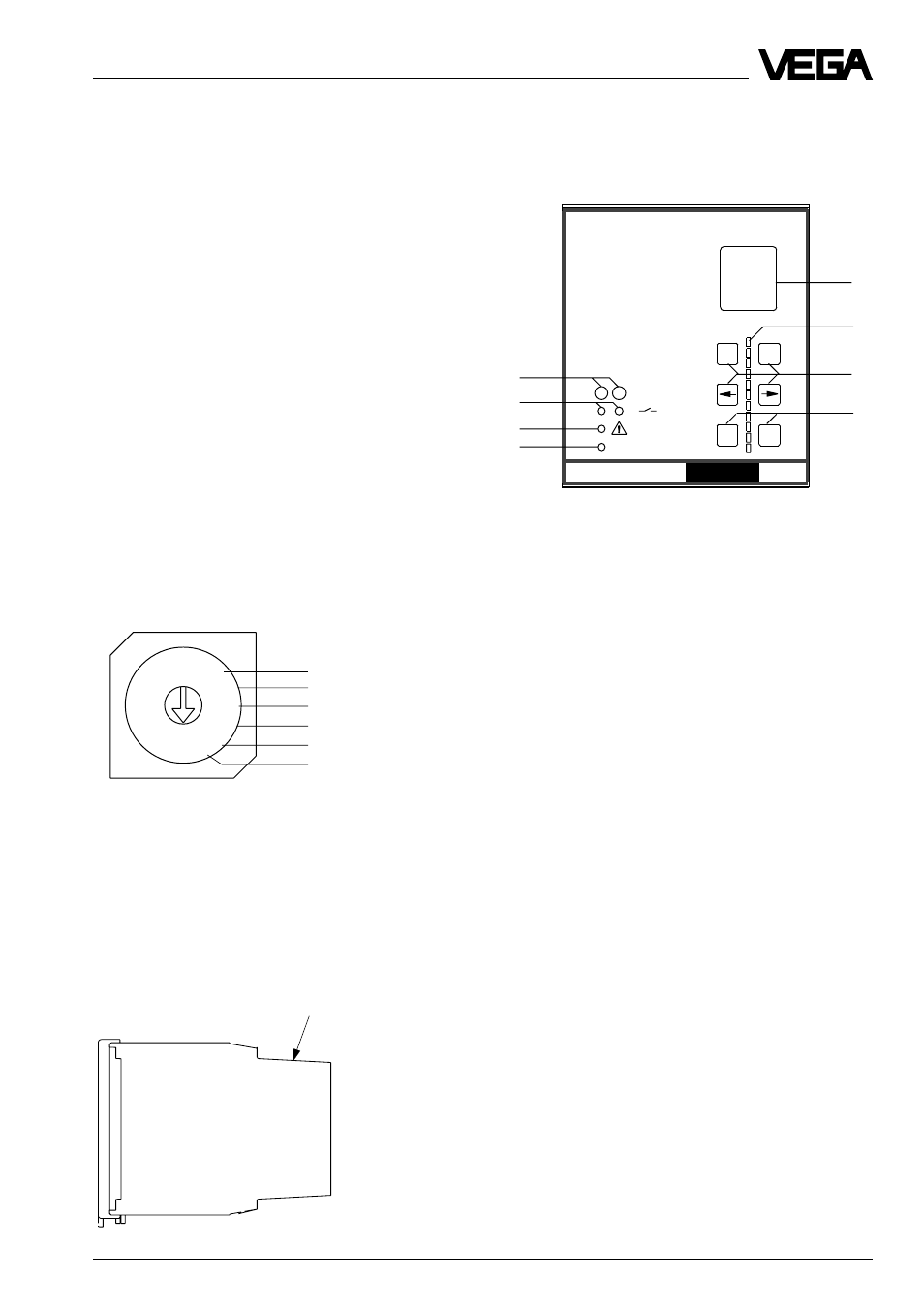

1 LCD (4-строчная по 6 знаков каждая) c
текстовой индикацией
2 LED-матрица (желтая) для квазианалоговой
индикации измеряемых значений.
3 Кнопки для выбора меню
4 Гнездо для подключения VEGACONNECT
5 LED (желтый) светится при включенном реле
(стандартная регулировка)
6 LED (красный) светится, когда реле обесточено
7 LED (зеленый) светится, когда подано рабочее
напряжение
Передняя панель
