1 4
VEGAMET 614
Настройка
Add’l
func-
tions.
Menu
mode
Redu-
ced
ESC
ESC
ESC
ESC
+
OK
–
ESC
100
%
4.2 Система настройки
Модуль индикации и
регулировки
Сокращенное меню – расширенное
меню
В Вашем распоряжении имеются два плана
меню: план “Сокращенное меню” и план
“Расширенное меню”.
Указание:
Заводская настройка VEGAMET 614 уста-
новлена на “Сокращенное меню”.
В большинстве случаях Вы можете осуще-
ствить в этом виде меню необходимые
регулировки (см. также главу “4.5 Сравнение
видов меню”).

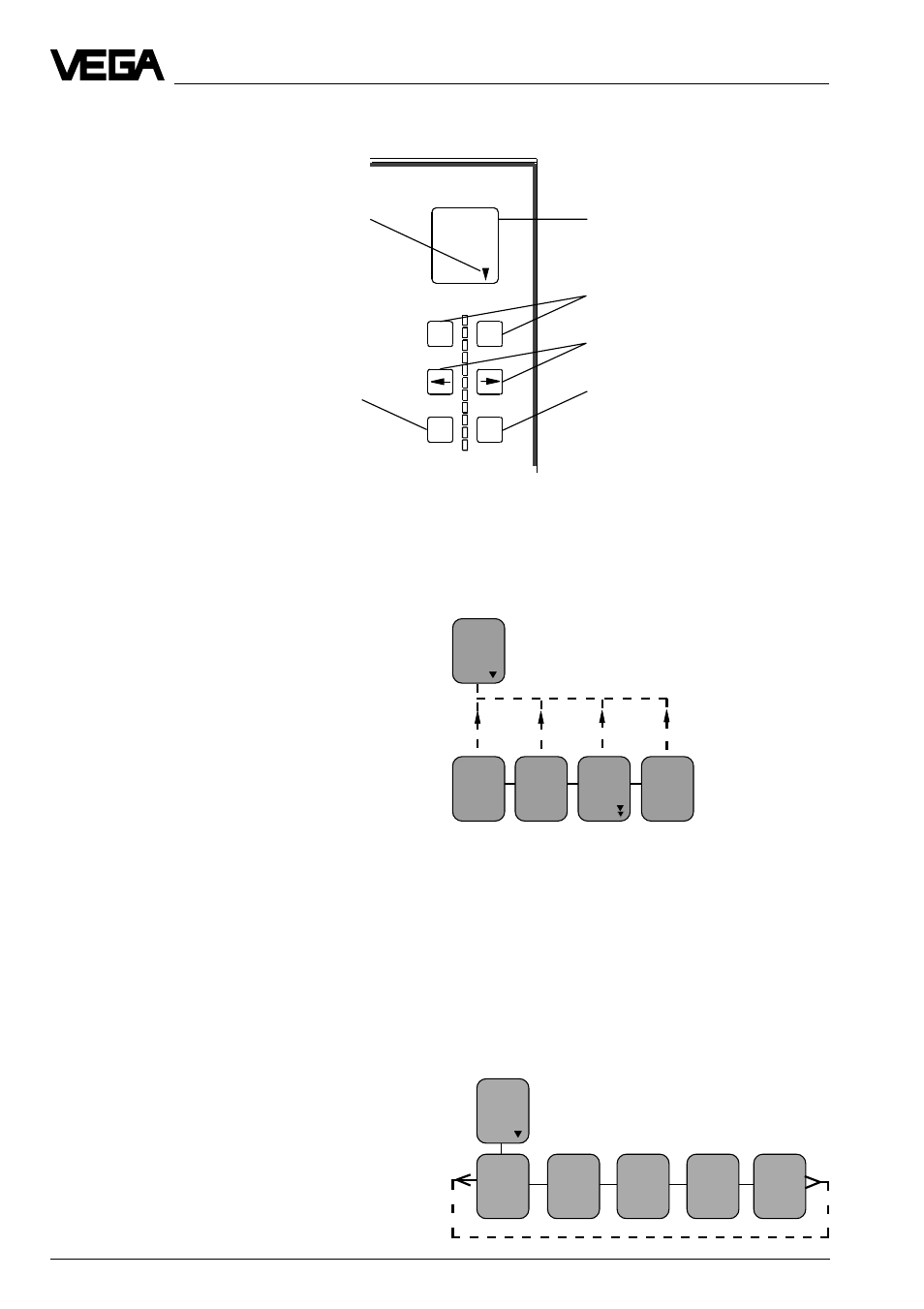

Структура настройки
Регулировка производится 6 кнопками и
текстовой индикацией. Переход от индикации
измеряемого значения в лежащий ниже
пункт меню осуществляется с помощью
кнопки [OK]. Для того чтобы внутри этого
уровня меню перейти от одной точки меню к
другой, используйте [–>] или [<–].
Разветвление обозначается символом t и
делает возможным с помощью [OK] переход
в лежащий ниже пункт меню. Параметры
обозначаются при отсутствии символа t .
Значение параметров можно с помощью [+]
или [–] изменять или выбирать из списка.
Измененные значения можно запомнить с
помощью [OK]. Для то-го, чтобы прервать
ввод данных (не запоминая изменения)
нажмите [ESC]. Обратный возврат в
лежащий выше уровень меню происходит с
помощью [ESC]. Через 15 минут после
последнего нажатия кнопки осуществляется
автоматически возврат к индикации
измеряемого значения.
Возврат в лежащий выше пункт меню с
помощью [ESC] может осуществляться с
любого пункта меню (здесь они изображены
заштрихованными), даже если в планах меню
не указана связь.
Если Вы находитесь в крайнем правом пу-
нкте ряда меню и нажимаете кнопку [–>] Вы
тотчас переходите в крайний левый пункт
меню этого ряда. Точно также Вы попадете
из левого пункта меню в правый пункт меню
ряда, если Вы нажмете кнопку [<–]. Эти
переходы (здесь они изображены в виде
штриховой линии) в планах меню не указаны
из-за удобства чтения.
Разветвление, т.е. переход в
лежащий ниже уровень меню
[OK]
В зависимости от пункта меню
ввод данных отменяется или
происходит переход в лежащий
выше пункт меню
Индикация
- измеряемых значений
- пункта меню
- параметров
В зависимости от пункта меню
значение изменяется или
выбирается
из списка
Выбор пункта меню
В зависимости от пункта меню
установленные значения
запоминаются или происходит
переход в лежащий ниже пункт
меню
Volt
out-
put 1
Prop.
to
per-
cent
Unit
0,0%
Volt
out-
put
0/10V
Fail-
ure
mode
0V
Volt
limita
tion
on
TAG 1
to de-
fault
Lang-
uage
German
Pass-
word
off
