Настройка в „ расширенном меню“
7.5 Обработка данных

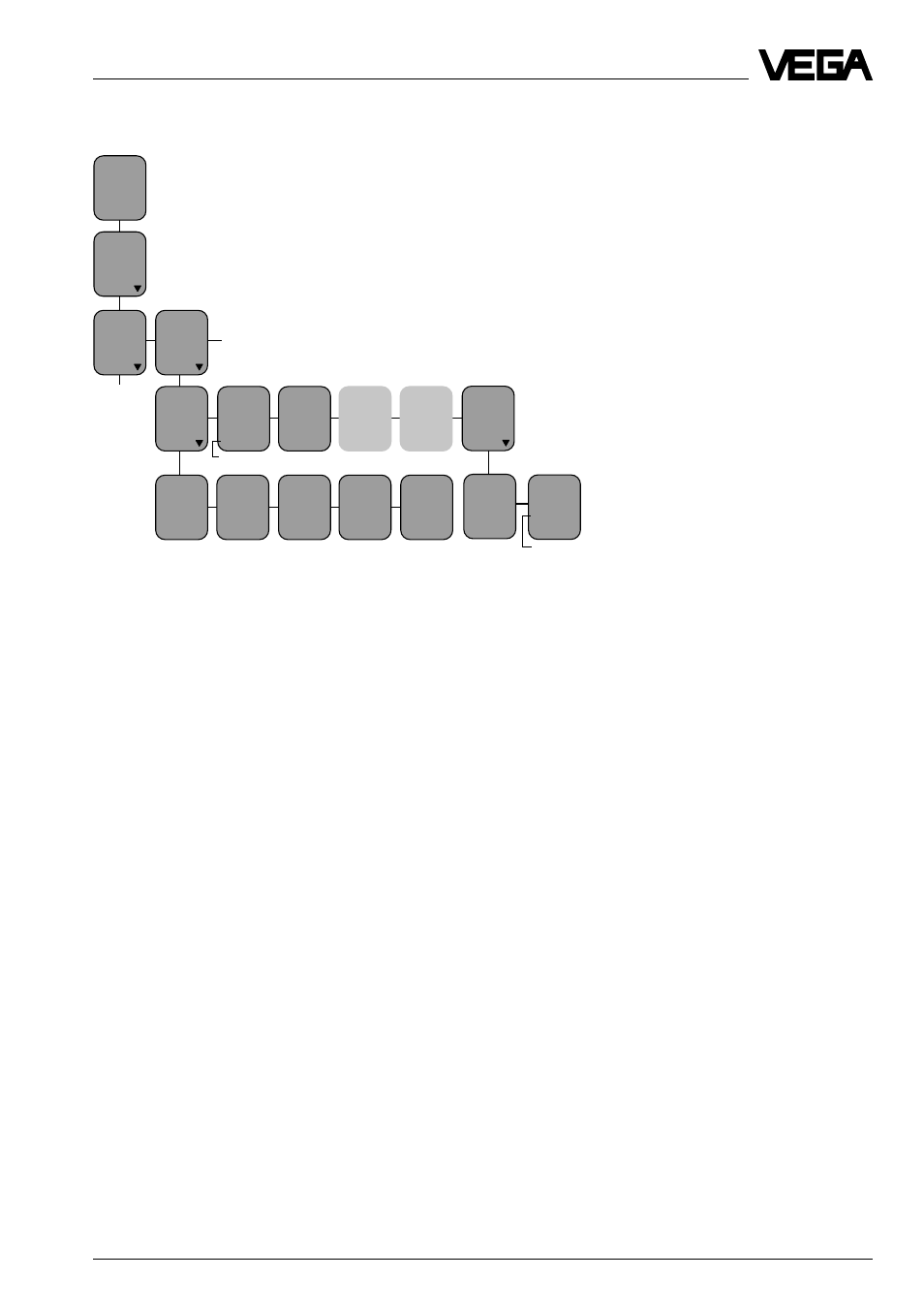

Param.
TAG-
No. 1
Adjust
ment
Condit-
ioning
TAG -
No. 1
%
xx,x
Sca-
ling
Lin.-
curve
linear
0%
corres-
ponds
0
100%
corres-
ponds
1000
I
ntegr
ation
time s
0
Densi-
ty in
Kg/dm
3
1,000
Meas.
value
limita-
tion
Deci-
mal
point
888,8
prop-
to
unde-
fined
Unit
– –
nega-
tive
values
yes
Failure
mode
Stan
dard
DK-
value
(Er)
81,00
Цилиндр…
>
110%
Пункты меню “Scaling” и “Integration time”
соответствуют пунктам меню в “reduced
menu ” (см. соответствующую главу).
Пункт меню “Density…” загорается лишь
тогда, когда в “Configuration meas. loop”
выбран соответствующий датчик.
Значение плотности нужно перед регулиров-
кой со средой установить так, чтобы оно
соответствовало значению заполняемого
материала (вода имеет плотность 1,0 кг/дм
3
).
Из различных линеаризированных кривых Вы
можете выбрать:
- линейная (заводская регулировка)
- лежащий цилиндрический резервуар
- сферический резервуар
- лин. – кривая 1
- лин. – кривая 2
- лин. – кривая 3
Лин. – кривые 1…3 Вы можете задавать
сами (см. соответствующую главу).
После масштабирования или линеаризирова-
ния нужно в меню “Parameter adjustment
outputs” присвоить масштабируемому или
линеаризированному значению желаемый
выход (пункты меню “prop.to...” и “Unit”).
В “Meas. value limitation” Вы можете исклю-
чить отрицательное значение.
Failure mode Standart (стандартный режим
отказа) означает, что при токе датчика 3,6
мА или 21 мА включается реле сообщения о
неполадках.
Failure mode (режим отказа) > 110%
дополнительно появляются сообщения о
неполадках при измеряемом значении
больше 110 % или меньше -10 %.
