VEGAMET 614
3 3

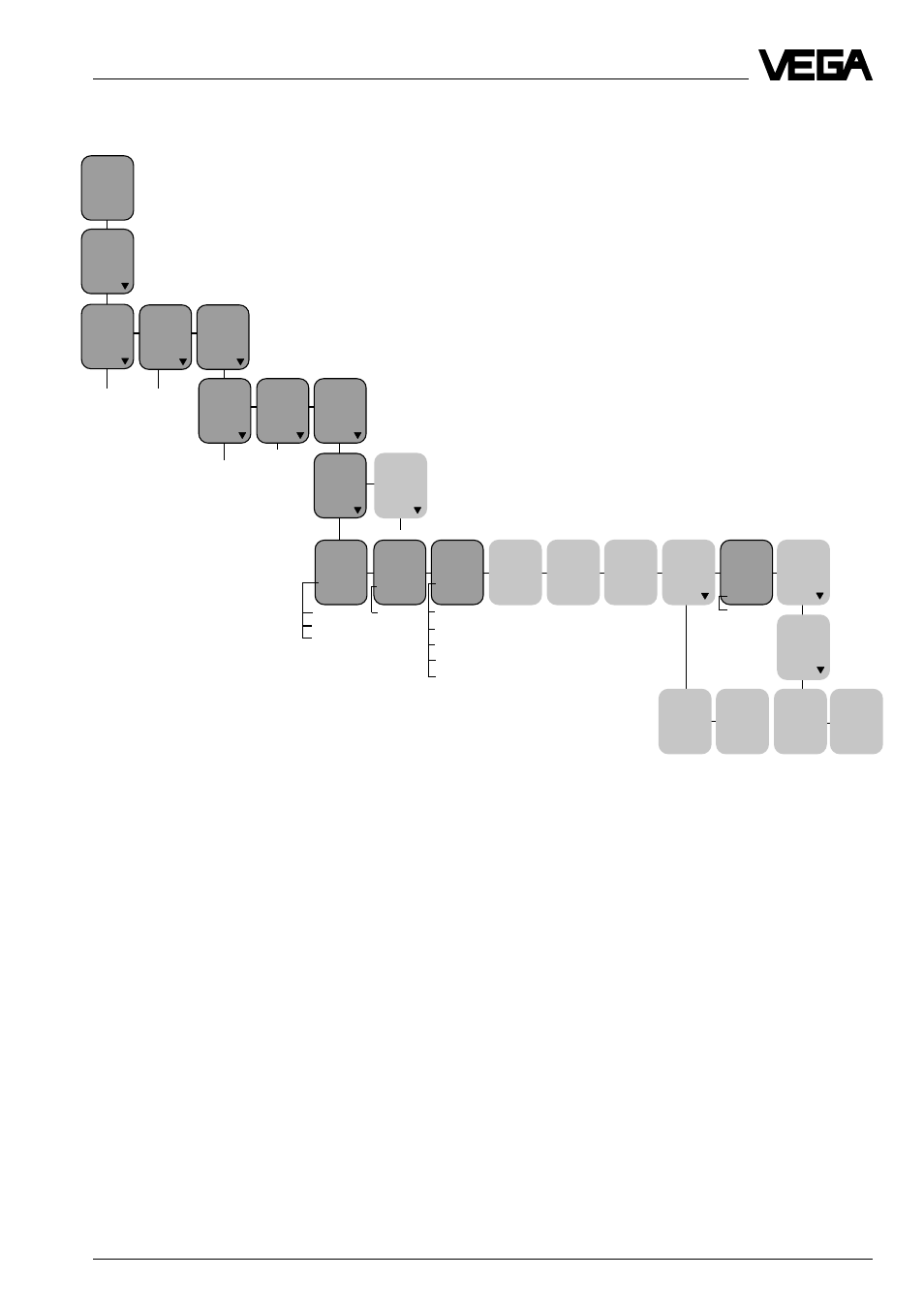

Настройка в „расширенном меню“
Param.
TAG-
No. 1
TAG -
No. 1
%
xx,x
Adjust
ment
Condit-
ioning
Out
puts
Curr.
out
puts
Volt-
out
puts
Relay
out
puts
Relay
out-
put1
Relay
out
put 2
prop-
to
Per-
cent
Unit
0,0%
Mode
Over-
fill-
protec
Low
%
0,0
Fail-
ure
mode
off
Add
,
l
func-
tions.
Cycle
time
s
1
Number
of
cycles
10
как релейный
выход 1
High
%
100,0
Devia-
tion
s
1,0
Dev.
per
time
Swit-
ching
delay
t off
s
0
Volume
Height
Pressure
Dry run protec.
window on
window off
Tendan.raising
Tendan.falling
0,00 %
ho
t on
s
0
Релейные выходы
В пункте меню “prop.to” выберите измеряе-
мую величину, на которую реагирует реле.
Вы можете выбрать, например, между
процентом и объемом (“prop.to volume” имеет
смысл тогда, когда Вы выбрали в
“Conditioning - Linearisation curves“, например
цилиндрический резервуар или свободно
определяемую линеаризированную кривую).
В следующем пункте меню Вы можете
выбрать подходящую единицу измерения. В
пункте меню “Mode” можно выбрать режим
реле. Некоторые режимы реле описаны на
следующих страницах.
Если выбран режим “Raising tendency” или
“Falling tendency“, появляются пункты меню
“Deviation, “Dev. per time, “Cycle time” и
“Number of cycles”.
У всех других режимов появляются пункты
меню “Low”(нижний) и “High”(верхний). Там
Вы можете определить точки переключения
для реле.
Пункт меню “Failure mode” появляется
всегда. “Failure mode off” влияет так, что
реле обесточивается, если появляется
неполадка (например, короткое замыкание
датчика). “Failure mode hold” влияет так, что
при неполадке сохраняется рабочее
состояние реле.
В “Add. functions” Вы можете установить
задержку включения (t on) и задержку вык-
лючения реле (t off max. на 600 сек (при
режимах реле “Raising tendency” или “Falling
tendency” нельзя изменять задержку
переключения).
