4 масштабирование, Настройка в „ сокращенном меню – Инструкция по эксплуатации VEGA VEGAMET 614
Страница 22
2 2
VEGAMET 614
Настройка в „ сокращенном меню“
TAG-
No. 1
%
xx,x
Param.
TAG-
No. 1
Adjust
ment
Condit-
ioning
Sca-
ling
Integr
ation
time s
0
Unit
– –
prop.
to
unde
fined
Deci-
mal-
point
888,8
100%
corres-
ponds
1000
0%
corres-
ponds
0
0%
corres-
ponds
1500
100%
corres-
ponds
4500
Deci-
mal-
point
8,888
100 %
0 %
h=1,5 m
h=4,5 m
2,341 m

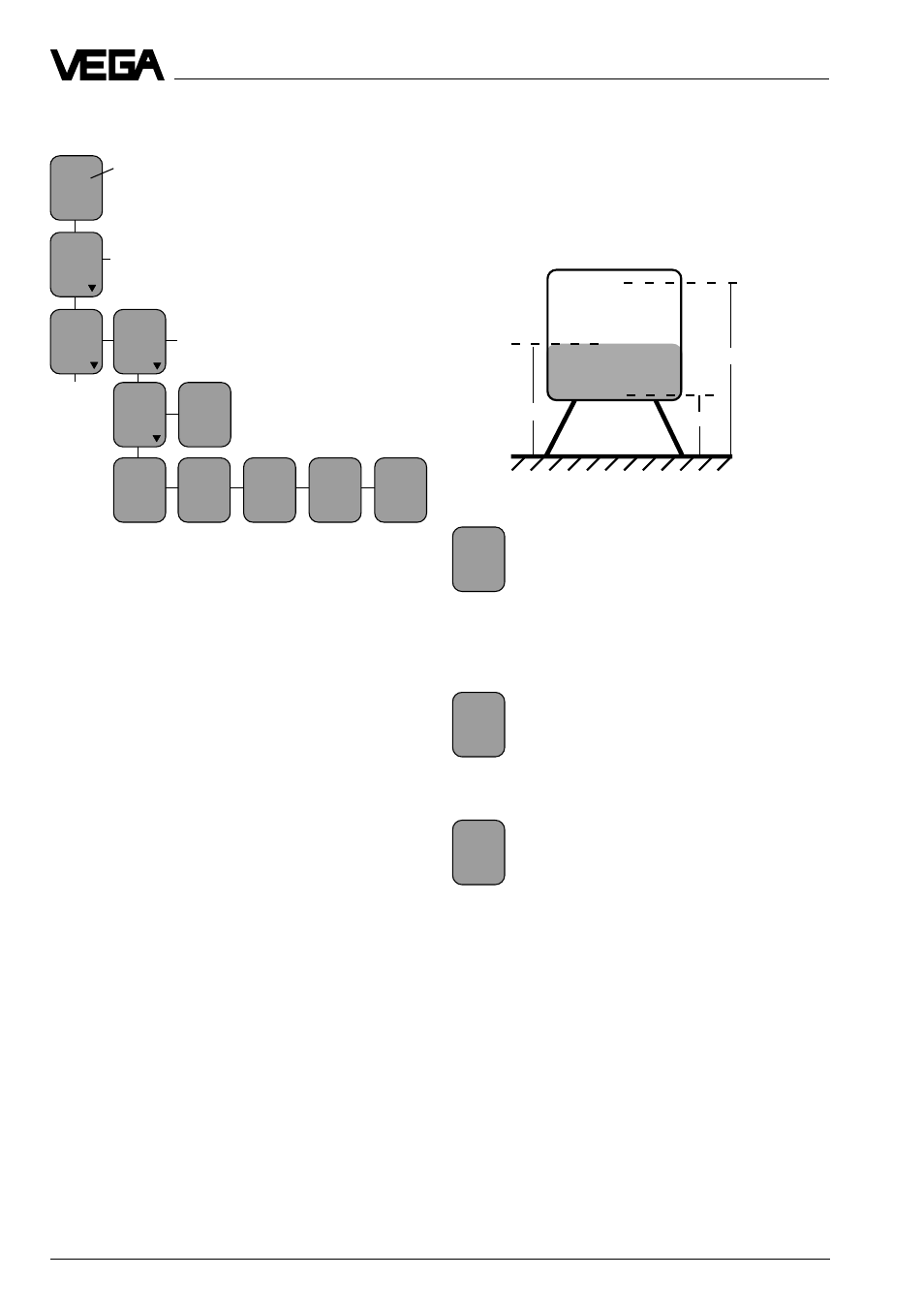

6.4 Масштабирование
Индикация измеряемого значения
Регулировки при масштабировании опре-
деляют, какие численные значения и ка-
кие единицы действительно
индицируются на индикаторе измеряемого
значения (самый высший пункт меню). В
пунктах меню “0 % corresponds…” и
“100 % corresponds…” Вы можете кнопка-
ми [+] или [–] и [OK] ввести значения,
которые должны индицироваться при 0 %
и 100 % заполнения. В пункте меню “
Decimal point…” Вы определяете
положение десятичной точки. В
следующем пункте меню “prop. to…” после
нажатия [+] или [–] Вы получаете список
измеряемых величин: процент, масса,
объем, давление и т.д., которые Вы може-
те выбрать и запомнить кнопкой [OK]. В
соответствии с этим в пункте меню
“Unit…” появится новый список, например,
m, dm, cm, mm, ft, yd и in, если Вы выбрали
“Height” (см. главу “8 Измеряемые
величины и единицы измерения).
Пример масштабирования
У Вас высоко расположенный резервуар и Вы
хотите, чтобы уровень заполняемого
материала был указан в метрах с тремя
знаками после запятой.
Установите в этом пункте меню
число 1500 (кнопками [+], [–] и [OK]).
Это соответствует уровню
заполнения при 0 % (если Вы хотите
более низкую разрешающую способ-
ность индикации измеряемого значения, Вы
можете установить также 150 или 15).
Установите в этом пункте меню
число 4500(кнопками [+], [–] и [OK]).
Это соответствует уровню заполне-
ния при 100 %.
Установите десятичную точку как на
рисунке (кнопками [+], [–] и [OK]).
