1 0 VEGAMET 614
A o
B o
C o
1 o
2 o
3 o
o
o
o
7 o
8 o
9 o
o
o
12 o
N
L1
0 … 10 V
DISBUS
VEGA
A o
B o
C o
1 o
2 o
3 o
4 o
5 o
6 o
7 o
8 o
9 o
10 o
11 o
12 o
N
L1
0 … 10 V
DISBUS
VEGA
–
+
–
+
1 2 3 4 5 6 7 8

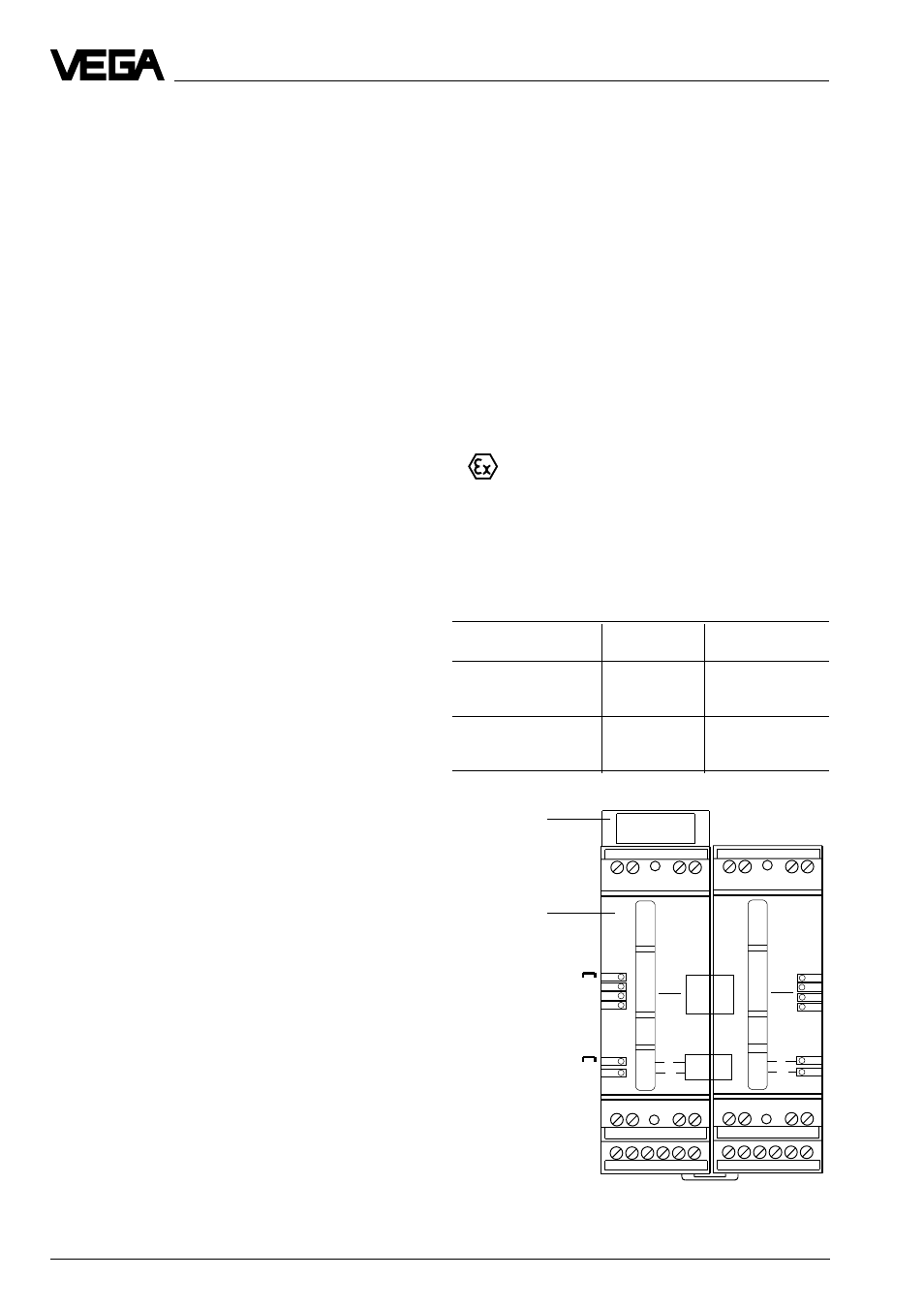

Монтаж и указания по установке
links rechts
разделительная
камера (у Ех только
слева)
Ex-
кодирование
прямое питание для
выхода напряжения
0 … 10 V und DISBUS
Прямая связь для
напряжения питания
Кодирование
Для того чтобы избежать путаницы различ-
ных устройств формирования сигнала
клемный выступ снабжен штифтами, а
устройство формирования сигнала - соответ-
ствующими выемками (механическое
кодирование).
Ех- кодирование с помощью вставляемых
кодирующих штифтов служит для того,
чтобы не перепутать не Ех-приборы с Ех-
приборами.
У VEGAMET 614 Ex, входящие в
комплект кодирующие штифты
(штифт кодирования приборов и
штифт кодирования Ex) должны исполь-
зоваться пользователем в соответствии с
приведенной ниже таблицей.
кодирование Ex-
приборов кодирование
VEGAMET 614 справа 1 ––
слева B
справа B
VEGAMET 614 Ex спрвав 1 слева A
слева B
справа B
съемные
мосты
2 Moнтаж и указания по установке
Монтаж
Каждое устройство формирования сигнала
серии 600 состоит из клеммной колодки для
монтажа несущей шины DIN 46 277 и
монтажного прибора.
К клеммам 17 и 18 Вы можете подключить
питающее напряжение.
Для других приборов формирования сигнала
серии 600 возможно с помощью входящих в
комплект штепсельных разьемов
осуществлять непосредственное соединение
L1 и N.
То же самое относится к соединению
VEGAMET-выходного напряжения 1
(клеммы15 и 16) и для DISBUS-выхода
(клеммы 9 и 10).
Внимание!
Штепсельные разъемы ни в коем случае
нельзя использовать у отдельных приборов
или на соответствующем конце ряда
приборов.
При несоблюдении этого указания существу-
ет опасность прийти в соприкосновение с
рабочим напряжением или создать короткое
замыкание.
Устройство формирования сигнала 614 Ex
является искрозащищенным рабочим
прибором, но не может быть установлено во
взрывоопасных зонах или должны быть
приняты специальные меры защиты Ex.
Перед запуском в работу у VEGAMET 614 Ex
разделительная камера устанавливается как
на рисунке.
Безопасная работа гарантируется только при
соблюдении руководства по эксплуатации и
свидетельства проверки образцов EG.
VEGAMET 614Ex нельзя открывать.
