VEGAMET 614
Настройка в „ расширенном меню“
Param.
TAG-
No. 1
Adjust
ment
Condit-
ioning
Out-
puts
Curr-
out-
puts
Volt-
out-
puts
Curr.
out-
put 1
Volt
out-
put 1
prop-
to
Per-
cent
Unit
0,0%
prop-
to
Per-
cent
Unit
0,0%
TAG -
No. 1
%
xx,x
Volume
TARE%
Volume
TARE%
Volt-
out-
puts
0/10V
Fail-
ure
0V
Volt-
limit-
ation
on
Volt
at
0%
0,000
Volt
at
100%
10,000
10/2V
10/0V
2/10V
free
0,0
..10,0
0,0
..10,0
11V
- -
0%
100%
off
Curr.
out-
puts
Fail-
ure
mode
0mA
Curr.
limita-
tion
on
Curr.
at
0%
4,000
Curr.
at
100%
20,000
0/20mA
20/4mA
20/0mA
free
0,0
..20,0
0,0
..20,0
22mA
- -
0%
100%
off

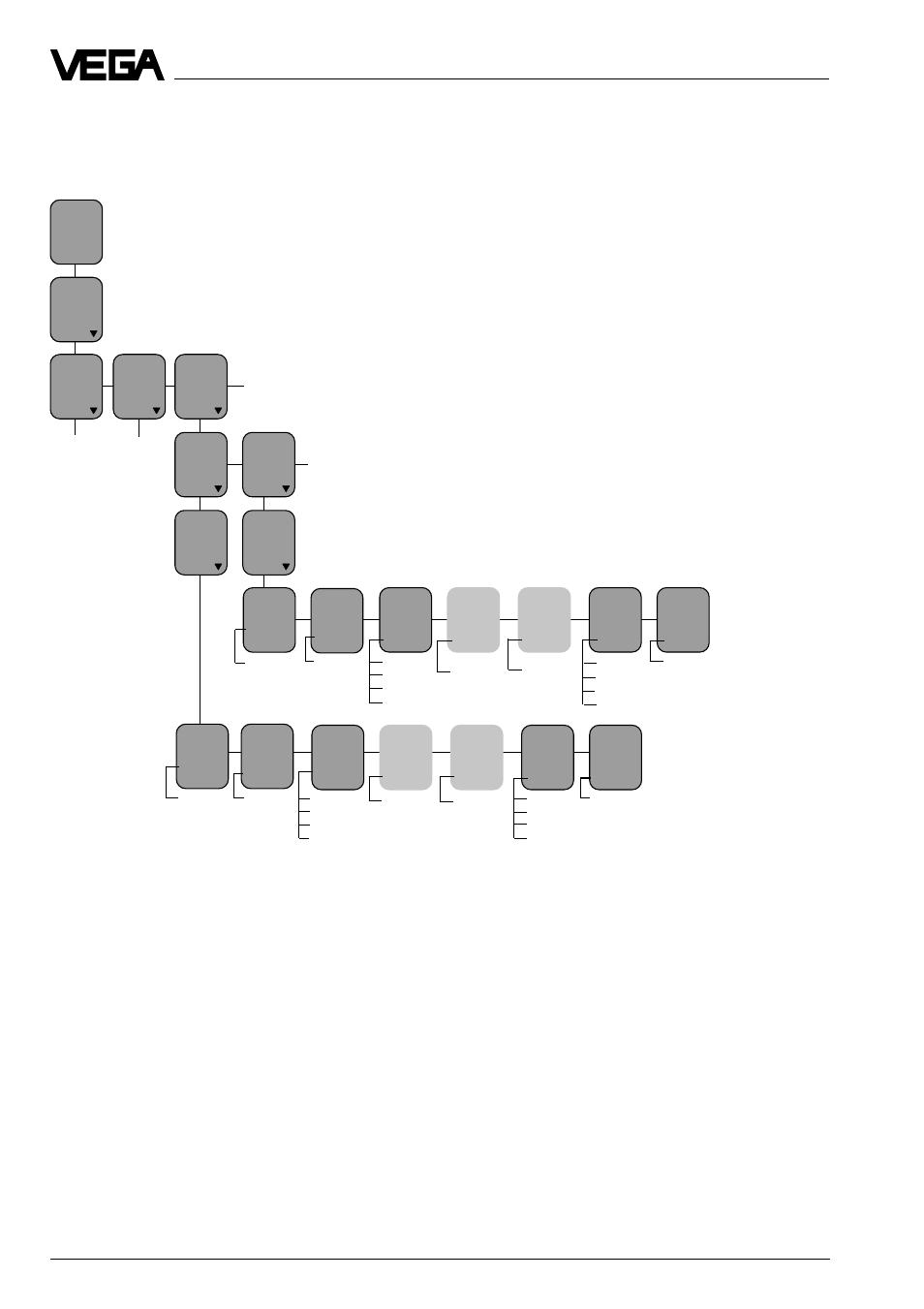

7.8 Параметрирование выходов
Выходы тока/выходы напряжения
В пункте меню “prop.to” Вы можете выбрать
между процентом и объемом. “prop. to
volume” имеет смысл тогда, когда Вы выбра-
ли в “Conditioning - Linearisation curves”,
например, цилиндрический резервуар или
свободно определяемую линеаризированную
кривую. Выходной ток или выходное
напряжение ведут себя тогда пропорциональ-
но объему содержимого резервуара.
Unit (единица):
Список зависящий от выбора в пункте меню
“prop. tof” (см. главу “8 Измеряемые
величины и единицы измерения”).
Voltoutput/Current output (выход напряже-
ния/выход тока):
Если здесь выбирается “free”(свободно), то
появляются следующие (светлые) пункты
меню:
- напряжение при 0 %/100%:
можно устанавливать любое значение
напряжения между 0 В и +10 В
- ток при 0 %/100%:
можно устанавливать любое значение
тока между 0 мА и +20 мА.
Failure mode (режим отказа):
Здесь определяется величина выходного
тока/напряжения при неполадках . Если
выбрана “—”, то сохраняется действительное
значение.
Voltlimitation/Current limitation (огра-
ничение напряжения/ограничение тока):
Напряжение/ток остаются в пределах
значения, которое указано в пункте меню
выход напряжения/выход тока.
