VEGAMET 614

2 9

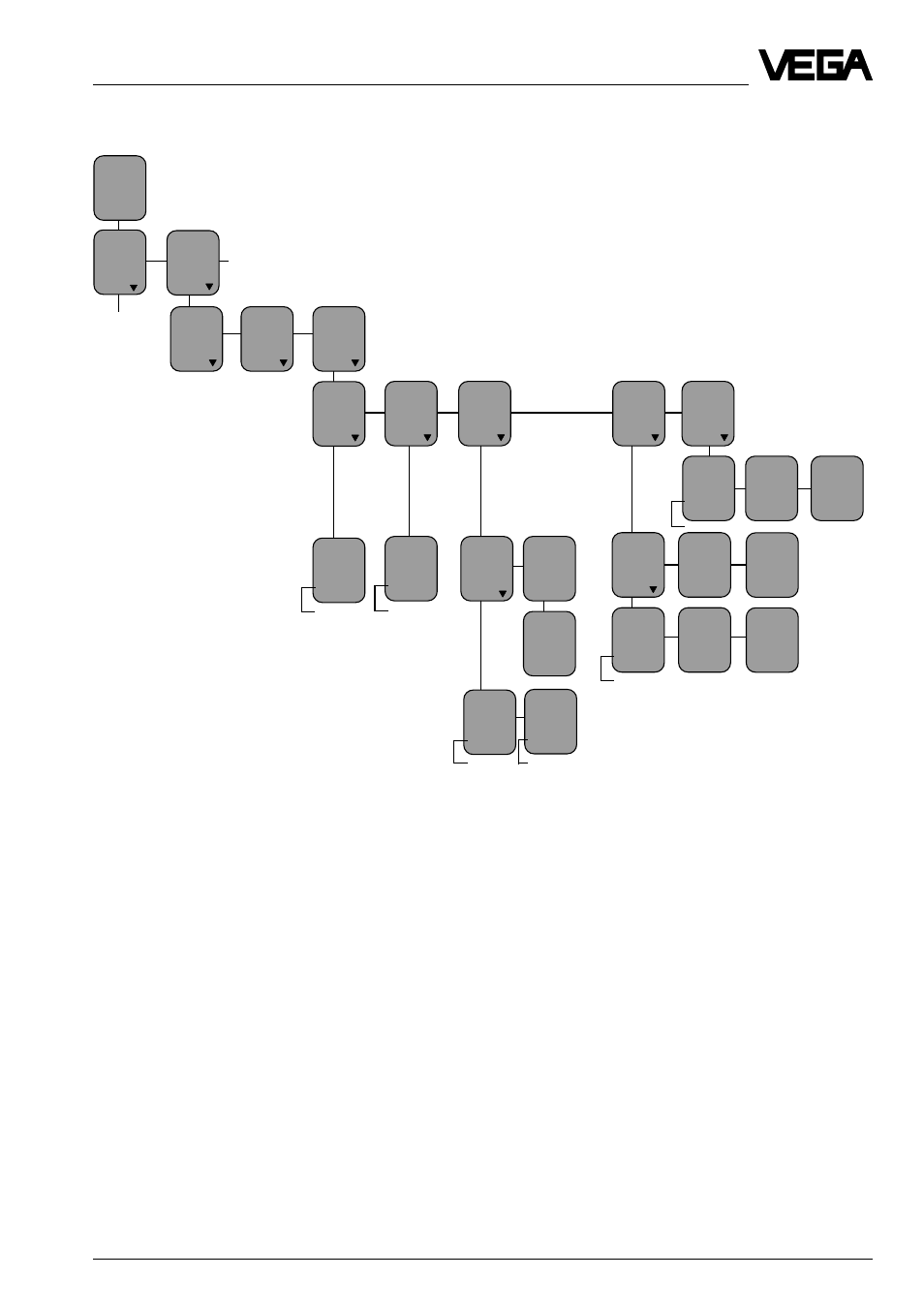

Настройка в „ расширенном меню“

Config
In-
puts

Config
meas-
bop

Config
out-
puts

Config
curr.
output

Curr.1
to

TAG -
No. 1

Volt1
to

TAG -
No. 1

Config
Volt-
output

Config
relay
output

Config
PC/
PLS-
output.

Config
VEGA-
DIS

DIS 1
to

TAG -
No. 1

DIS 2
to

----

DIS 3
to

----

PC/
PLS
meas.
values

PLS
1
to

TAG -
No. 1

PLS 2
to

----

PLS 3
to

----

PC/PLS
Relay
status

off

PCPLS
Input
status
off

Confi-
gura-
tion

TAG -
No. 1
%
xx,x

Param.
TAG-
No. 1

fail
safe
relay

Relay

Stan-
dard

Operat.
ing
relay

Rel. 1
to

TAG -
No. 1

Rel. 2
to

TAG -
No. 1

----

----

----

----

----

----

К DISBUS можно подключать до трех
внешних индикаторных приборов ( VEGADIS
174). В пунктах меню от “DIS 1 to…” до “DIS
3 to–” можно место измерения либо скоорди-
нировать, либо отключить.

Выход тока, напряжения и релейные выходы
настроены на место измерения "TAG-No. 1" .
Все они могут быть отключены по одиночке
(----), то есть выходы не относятся ни к
какому месту измерения.

7.3 Конфигурирование выходов

PC/PLC-output and DIS-output:
Через DISBUS передается как сигнал PC/
PLC, так и сигнал DIS. Выход PC/PLC переда-
ет выходные сигналы VEGAMET на интер-
фейсный преобразователь VEGACOM 557.
Он проводит сигналы VEGAMET далее по
стандартным протоколам к подсоединенным
системам (DCS/PLC). В пунктах меню от
“PLC 1 to” до “PLC 3 to…” можно место
измерения либо скоординировать, либо
отключить.
В пунктах меню “PC/PLC relay status” и “PC/
PLC input status” можно определить, чтобы
состояние реле передавалось через DISBUS.
