VEGAMET 614 3 5
Настройка в „ расширенном меню“
Определение тенденции
Определяется изменение уровня заполнения в пределах времени цикла (ta), и после
окончания всех циклов (n) из суммы изменений уровня заполнения высчитывается среднее
значение. Если это среднее значение превышает определенное раннее процентное значение,
то срабатывает определение тенденции, т.е. включенное реле обесточивается. При выборе
“Raising tendency” или “Falling tendency” пункты меню “Deviation in %” и “Deviation per time”
деблокируются.

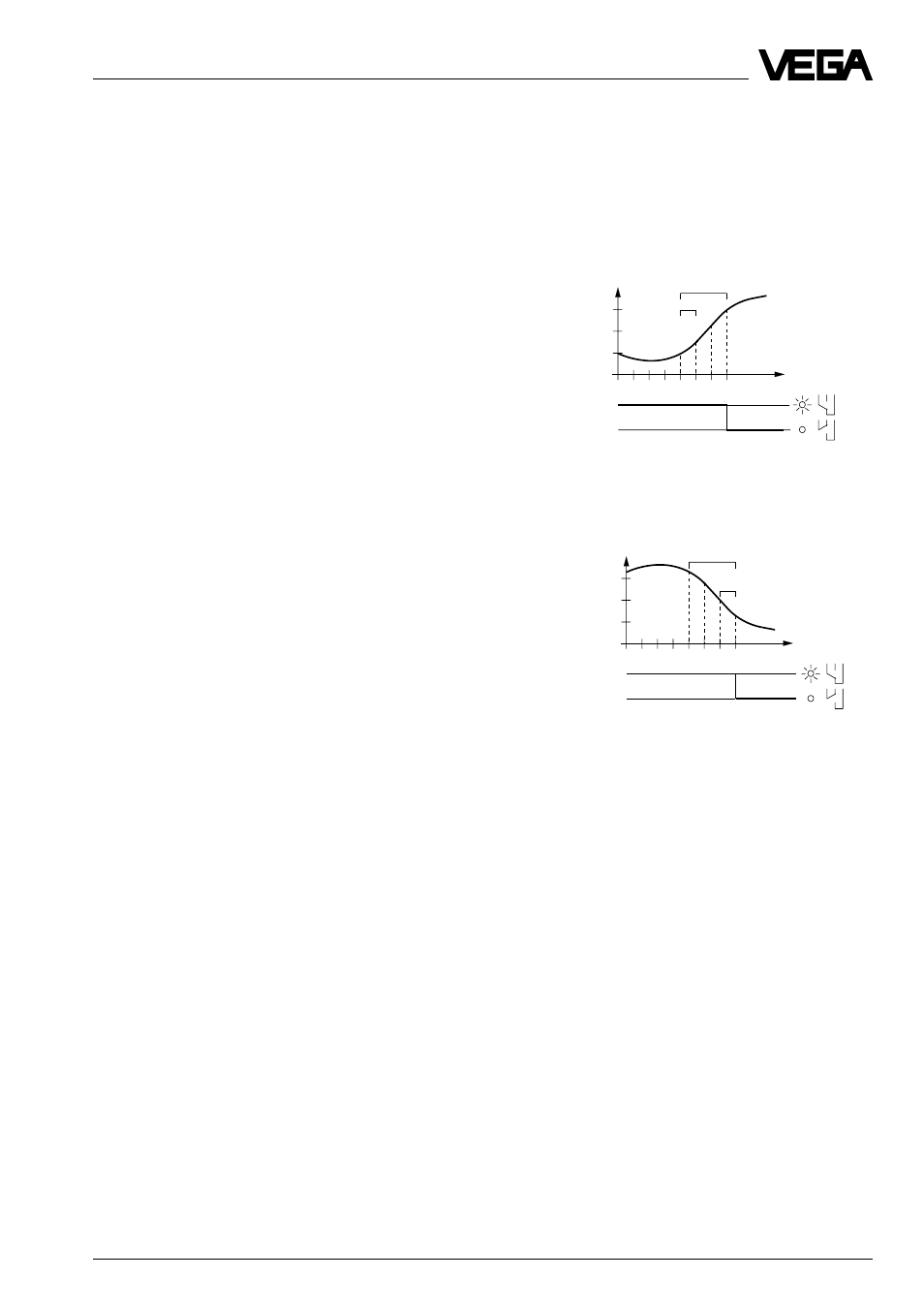

––Режим тенденции повышения
Реле релейного выхода 1 обесто-
чивается, если возросшее сред-
нее значение “t tot.” превышает
определенное ранее % значение.
Тенденция понижения
Такая же зависимость функции,
но при снизившемся среднем
значении.
––Отклонение в % 2 Если изменение уровня заполнения превы-
шает указанное здесь % значение, то
срабатывает определение тенденции 0…110 %.
Например 2 % (изменение) на t tot.
–– Отклонение по времени
–– Время цикла
в сек 60 Диапазон регулирования 0…999 сек
например 60 сек соответствует 1 мин
–– Число копирований 4 Диапазон регулирования 0…99 циклов.
Пример: t tot = ta • n = 60 • 4 = 240 сек = 4
мин, т.е. после каждых 4 мин в среднем значе-
нии появляется отклонение, и результат
сравнивается с указанным отклонением в %,
здесь в примере = 2 %.
t
%
1 2 3 4
ta
t ges.
n = 4
Релейный
выход
ta = время цикла
n = Количество циклов
t
1 2 3 4
ta
t ges.
n = 4
%
Релейный
выход
ta = время цикла
n = количество циклов
