2-6 Установка и эксплуатация IMN408RU
Схемы соединений

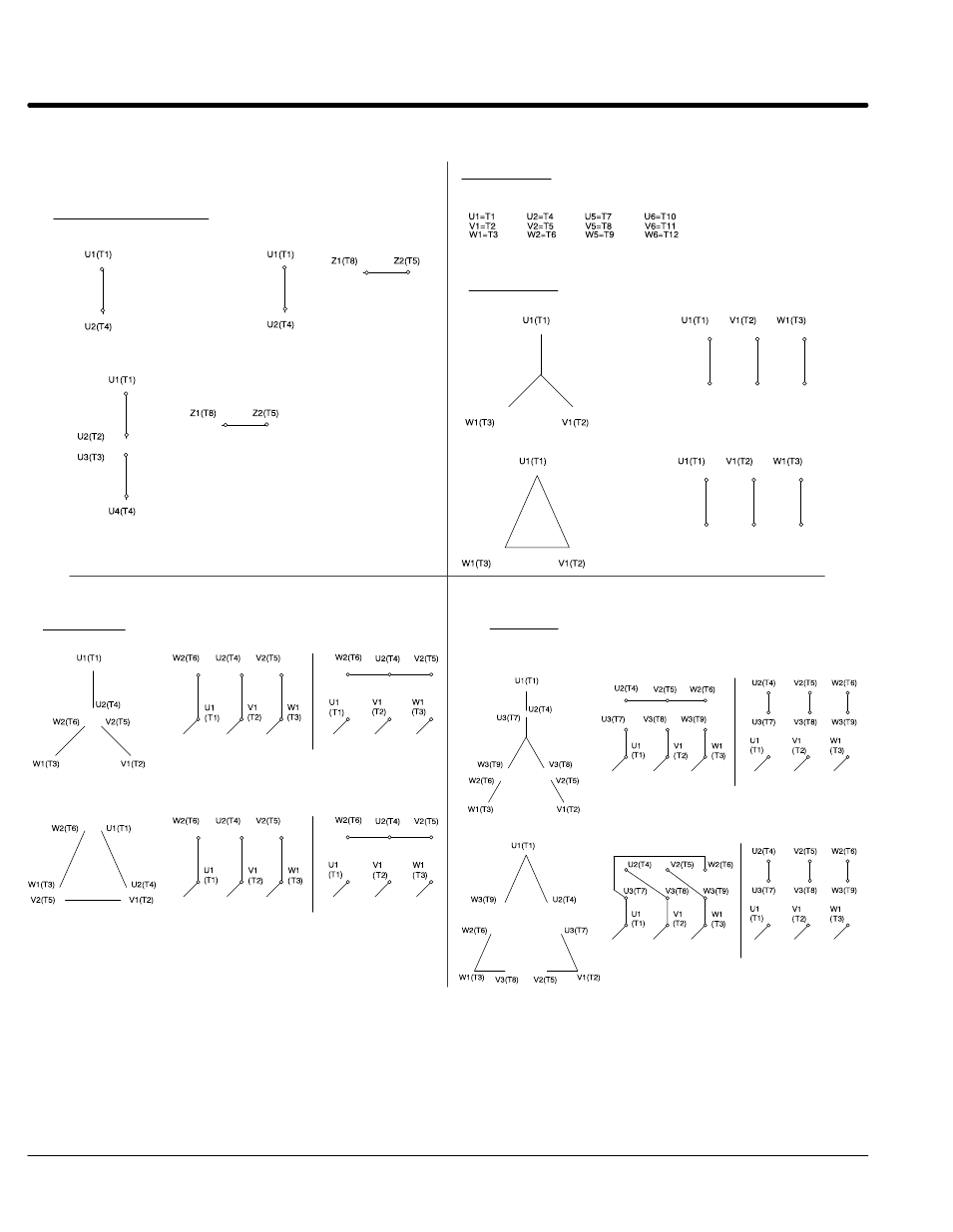

Схема соединений двигателя переменного тока
Ниже приведены примеры сравнения маркировки выводов IEC и NEMA для
соединений распространенных типов
Сравнение маркировки выводов IEC и NEM
Однофазные двигатели
На одно напряжение, нерерверсируемый На одно напряжение, рерверсируемый
Главная
обмотка
Вспомогатель
ная обмотка
На два напряжения, реверсируемый
Главная
обмотка
Вспомогатель
ная обмотка
Схема соединений двигателя переменного тока Схема соединений двигателя переменного тока
Схема соединений двигателя переменного тока
Шесть выводов
Соединение треугольник – звезда На два напряжения: отношение напряжений 1,73:1
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Низкое напряжение Высокое напряжение
Соединение звезда – треугольник
На одно напряжение: пуск – звезда,
работа – треугольник
Работа Пуск
Трехфазные
Для однообмоточных 3-фазных двигателей существует однозначное соответствие
между маркировками IEC и NEMA. Для этих двигателей соответствие
устанавливается следующим образом:
Ниже приведены примеры распространенных соединений.
Три вывода
Схема соединений Соединение звездой
Схема соединений Соединение треугольником
Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Линия 1 Линия 2 Линия 3 Линия 1 Линия 2 Линия 3
Девять выводов
На два напряжения: отношение напряжений 2:1
Соединение звездой
Соединение треугольником
Схема соединений
Низкое напряжение Высокое напряжение
Низкое напряжение Высокое напряжение
Схема соединений
