2-4 Установка и эксплуатация
IMN408RU
В некоторых приложениях заземление внешних частей двигателя или генератора может привести к
повышенной опасности, увеличивая вероятность того, что находящийся поблизости человек
одновременно прикоснется к земле и какой-либо токоведущей части другого незаземленного
электрического устройства. В случае переносного оборудования удостовериться в действительном
наличии заземления при перемещении оборудования может быть затруднительно, и наличие
заземляющего проводника может создавать ложное ощущение безопасности.
Выбирайте пускатель электродвигателя и защиту от перегрузки по току, которые подходили бы для
данного двигателя и для его применения. Сверьтесь с данными по применению пускателя
электродвигателя, а также с Национальными правилами установки электрооборудования и
применимыми местными нормами.
Для двигателей, устанавливаемых в соответствии с требованиями МЭК, должны использоваться
защитные провода следующего поперечного сечения:
Поперечное сечение фазного
провода,
S
Минимальное поперечное сечение
соответствующего
защитного проводника, Sp
мм
2
мм
2
S< 16
S
16 <
S £ 35
16
S>35
0,5
S
Уравнительное соединение должно выполняться посредством проводника с площадью
поперечного сечения, как минимум, 4 мм
2
.
Соединительная коробка Для облегчения устройства соединений установлена соединительная коробка
увеличенного размера. Большинство соединительных коробок можно поворачивать на 360° с шагом
90°. На некоторых двигателях устанавливаются вспомогательные соединительные коробки для таких
принадлежностей, как внешние нагреватели, термометры сопротивления и т.д.
Питание переменного тока Двигатели с гибкими выводами должны быть правильно подсоединены к
клеммам; соединения должны быть изолированы.
Подсоединяйте выводы двигателя согласно схеме соединений, находящейся на паспортной
табличке или на внутренней стороне крышки распределительной коробки. Обязательно должны
быть выполнены следующие указания:
1.
Напряжение питания может отличаться от номинального на +10% при номинальной частоте.
(Номинальные значения указаны на паспортной табличке.)
ИЛИ
2.
Частота питания может отличаться от номинальной на +5% при номинальном напряжении.
ИЛИ
3.
Сумма абсолютных значений напряжения и частоты может отличаться от суммы номинальных значений
на +10% при условии, что частота отличается от номинального значения не более чем на +5%.
Характеристики в указанных пределах изменения напряжения и частоты приведены на рис. 2–4.

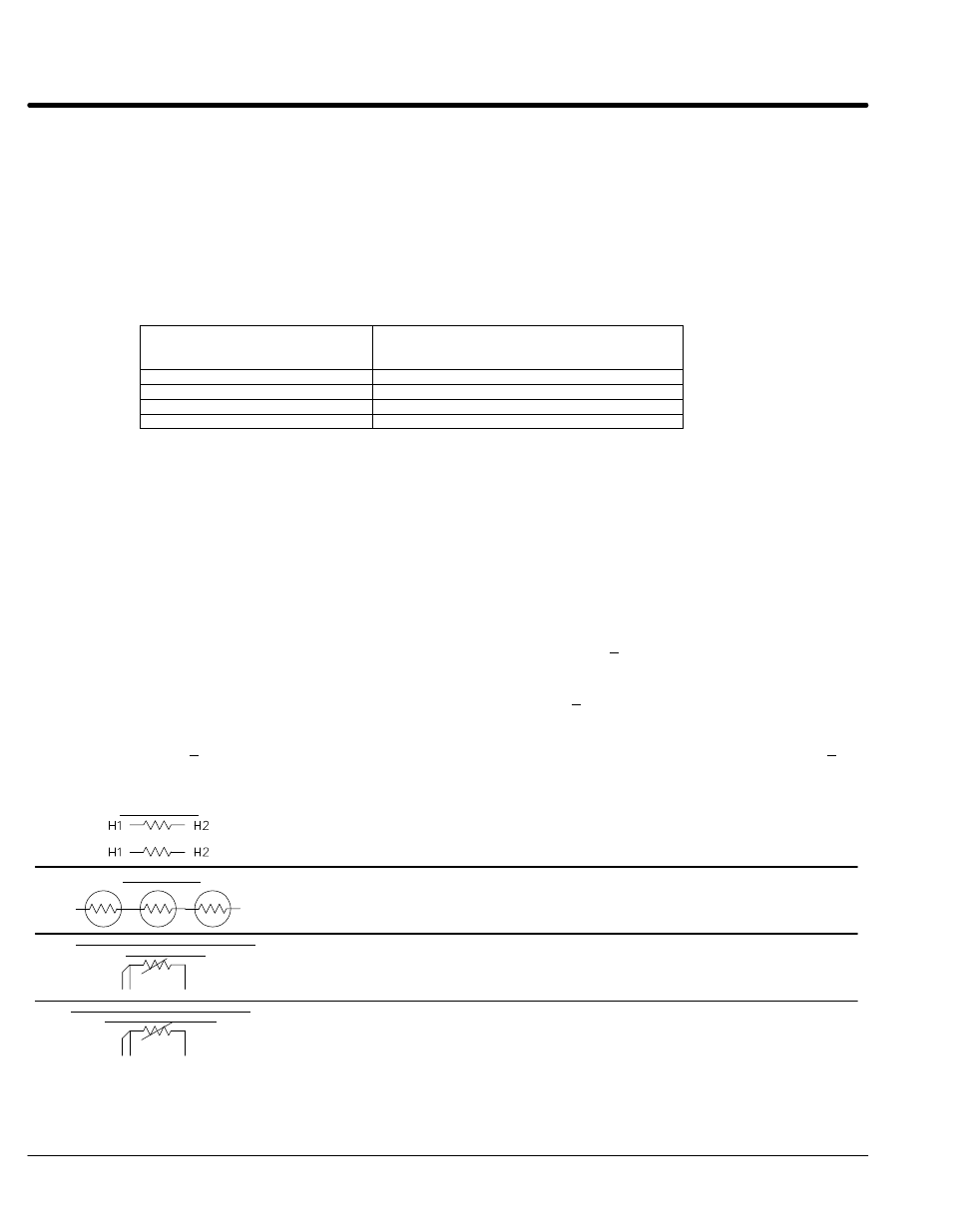

Рис. 2–3 Подсоединение принадлежностей
На каждом конце двигателя установлено по одному нагревателю.
Выводы для нагревателей снабжены маркировкой H1 и H2.
(Одинаковые номера должны быть соединены).
Три термистора устанавливаются в обмотках и соединяются последовательно.
Выводы снабжены маркировкой TD1 и TD2.
Термометры сопротивления устанавливаются в обмотках, по 2 на фазу.
Каждая группа выводов снабжена маркировкой 1TD1, 1TD2, 1TD3, 2TD1, 2TD2, 2TD3 и т.д.
* Один термометр сопротивления установлен на крышке ведущего конца
(PUEP), провода маркированы RTDDE.
* Второй термометр сопротивления установлен на крышке конца,
противоположного ведущему (FREP), провода маркированы RTDODE.
* Обратите внимание, что термометр сопротивления может иметь 2 красных
и 1 белый или 2 белых и 1 красный провод.
TD1
TD2
НАГРЕВАТЕЛИ
ТЕРМИСТОРЫ
ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ
ДЛЯ ОБМОТОК
ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ
ДЛЯ ПОДШИПНИКОВ
КРАСНЫЙ КРАСНЫЙ БЕЛЫЙ
КРАСНЫЙ КРАСНЫЙ БЕЛЫЙ
