7
ГИДРАВЛИ-
ЧЕСКИЙ
НАСОС
ПРОБООТ-
БОРНЫЙ
МАСЛЯНЫЙ
КРАН
ДЫХАТЕЛЬНЫЙ
КЛАПАН
РЕДУКТОРА
МАГНИТНЫЙ
ФИЛЬТР
В БАКЕ
ПРЯМОТОЧНЫЙ
ФИЛЬТР В
ЛИНИИ ВСАСА
ГИДРАВЛ.
НАСОСА
РЕЗИСТИВНЫЙ ДАТЧИК
ТЕМПЕРАТУРЫ МАСЛА
В КАРТЕРЕ
ГИДРАВЛИЧЕСКАЯ
КЛАПАННАЯ КОРОБКА
МАСЛЯНЫЙ
ФИЛЬТР
(ГИДРАВЛ. КОНТУР)
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
МАСЛЯНЫЙ ФИЛЬТР
(ГИДРАВЛ. КОНТУР)
ПУЛЬТ УПРАВЛЕНИЯ
ГИДРАВЛИЧЕСКОЙ
СИСТЕМОЙ
ВПУСКНОЙ
МАСЛЯНЫЙ
КОРЗИНОЧНЫЙ
ФИЛЬТР
ВАРИАНТ 2
ВПУСКНОГО
МАСЛЯНОГО
ПАТРУБКА
ВАРИАНТ 1 ВПУСКНОГО
ФЛАНЦА ОХЛАЖДАЮЩЕГО
МАСЛА
ВПУСКНОЙ МАСЛЯНЫЙ
КОРЗИНОЧНЫЙ ФИЛЬТР
КРЫШКА ЗАЛИВНОЙ
ГОРЛОВИНЫ
МАСЛЯНОГО БАЧКА
ВТОРИЧНЫЙ
ВАЛ
CL
ДРЕНАЖНЫЙ
МАСЛЯНЫЙ
ВЕНТИЛЬ
5 4 1 2 3 12 13 11 14 9 10 7 6 8 20 21 22 23 24 25 19 16 15 17 18
BLV PCV RV OUT
SER
VICED W ARNING! WITH OIL CA UT ION
USE MOBILFL
UID 424 ONL
Y
H OT
CCW
CCW
CAUTION! SERVICED WITH OIL
WARN NAME

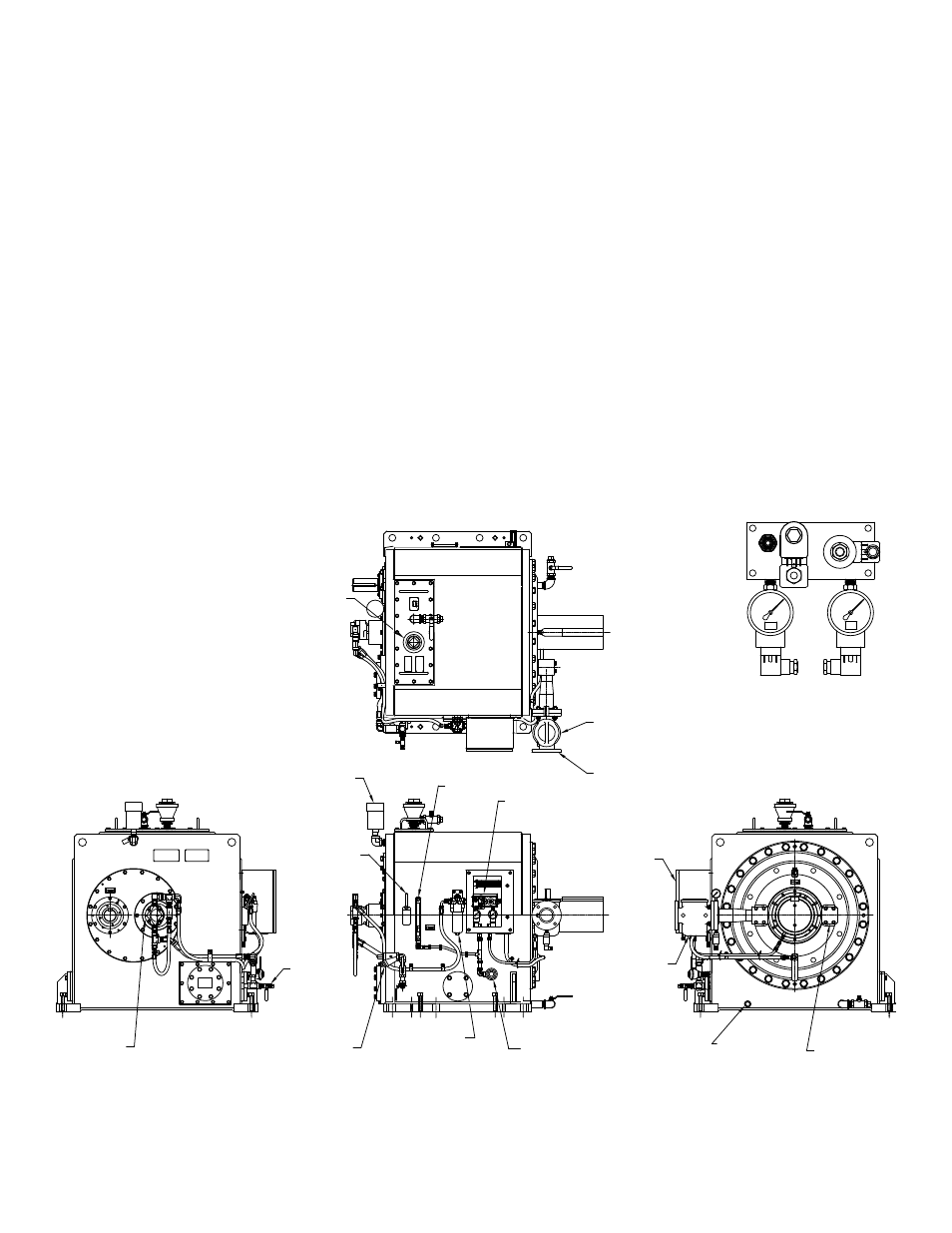

Рис. 7. Типовая модель привода CST серии G
ЗАПУСК
ОБЩАЯ ИНФОРМАЦИЯ
Все устройства CST Dodge прошли испытательный прогон на заводе.
Во время первоначального запуска следует соблюдать приведенные
ниже методики для обеспечения безопасного функционирования
привода CST.
1. Проверьте соосность муфт, соединяющих приводной двигатель к
CST. Убедитесь в заполнении муфт корректной маркой смазочного
вещества согласно рекомендациям производителя муфты.
2. Убедитесь в плотном затягивании всех крепежных болтов, гаек и
винтов.
3. Убедитесь в корректности уровня масла по смотровой трубке
(см. рис. 7 и 8) при запущенном насосе. Проверьте направление
вращения всех компонентов, включая двигатель насоса
охлаждающей системы и главный двигатель привода. Насос
охлаждающей системы и двигатель должны вращаться по
часовой стрелке (смотря сверху). Направление вращения насоса
охлаждающей системы может быть проверено снятием пыльника
(см. рис. 6) и осмотром вала в маленький проем между двигателем
и насосом. Подайте электропитание к насосу охлаждающей
системы на 1 секунду или менее с одновременным контролем
направления вращения вала насоса другим специалистом.
4. Убедитесь в наличии и надлежащем креплении дыхательного
клапана, смотровых крышек и защитных кожухов муфты.
Пожалуйста, обратите внимание на поставку дыхательных
клапанов в пакете, прикрепленном к соединительному патрубку.
Извлеките дыхательный клапан из пакета и прикрутите винтами
к патрубку.
ВНИМАНИЕ: Запрещается производить эксплуатацию
устройства в случае отсутствия крышек, колпачков или
защитных ограждений.
5. Задействуйте насос для начала циркуляции смазочного/
охлаждающего масла по системе. Произведите продувку воздуха
посредством ослабления пробки в верхней части камеры насоса.
Повторно проверьте корректность уровня масла при запущенном
насосе.
6. Если конструкцией привода предусмотрен внешний ограничитель
обратного хода, то следует убедиться в идентичности направления
вращения ограничителя и вала отбора мощности CST.
7. Оставшуюся часть методики запуска см. в руководстве по
контролю параметров привода CST.
ПРИМЕЧАНИЕ: Проверки уровня смазочного вещества
должны производиться при функционирующем насосе
охлаждающей системы и редукторе.
