Инструкция по эксплуатации Baldor Приводная система CST (передача с регулируемым пуском)
Страница 12
12
ШТУЦЕР СБРОСА СМАЗКИ
РЕГУЛИРОВОЧНЫЕ
ПРОКЛАДКИ
ДВУХКРОМОЧНОЕ УПЛОТНЕНИЕ
ИЗНОСОУСТОЙЧИВАЯ
ВТУЛКА, ТОЛЬКО ДЛЯ РЕМОНТА
СТОПОРНАЯ ГАЙКА
ШАЙБА СТОПОРНОЙ ГАЙКИ
ИЗНОСОУСТОЙЧИВАЯ
ВТУЛКА, ТОЛЬКО
ДЛЯ РЕМОНТА
ОДНОКРОМОЧНОЕ УПЛОТНЕНИЕ
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
КРЫШКА
ПОДШИПНИКА
ОПОРНАЯ
ШАЙБА
МАСЛЯНОГО
УПЛОТНЕНИЯ

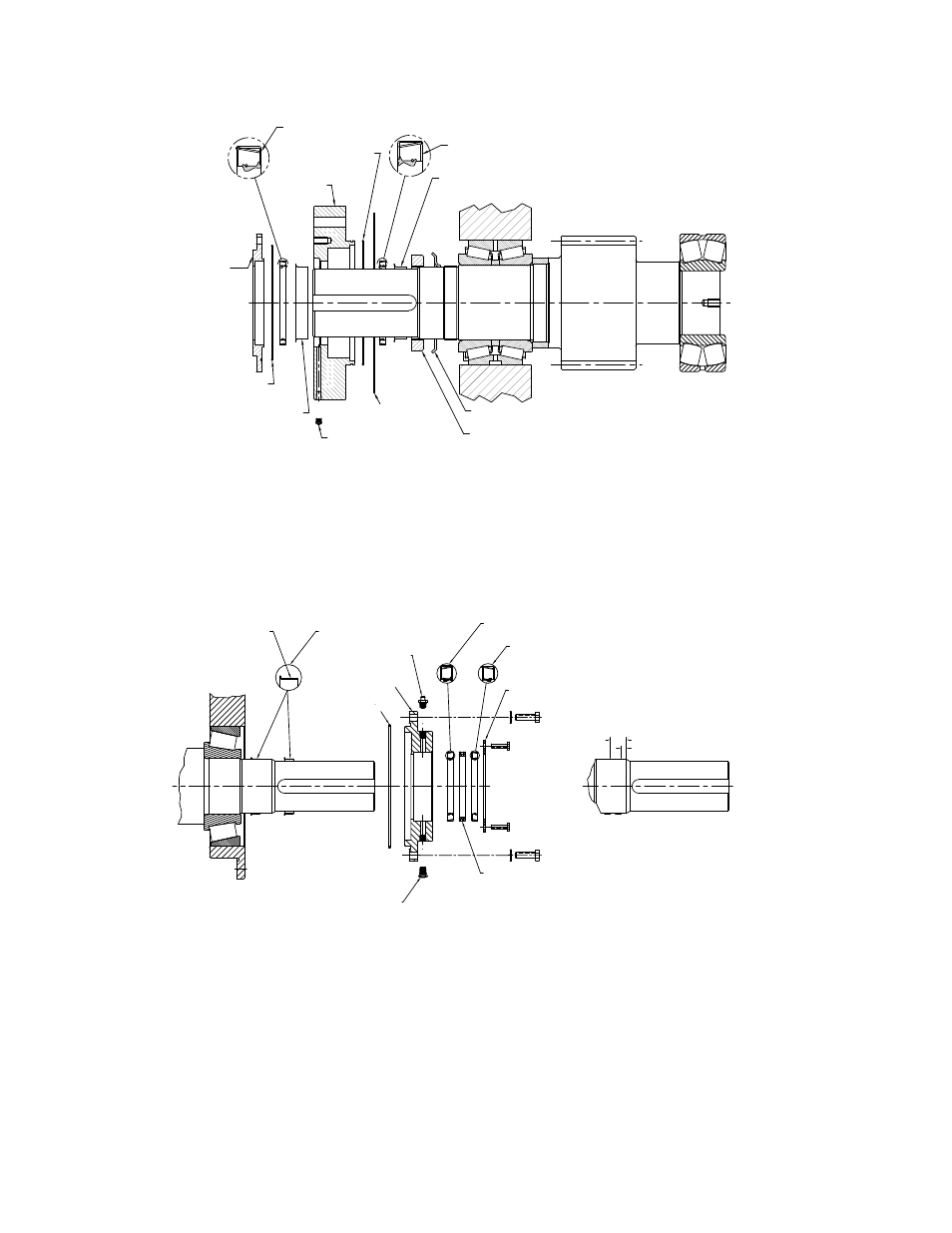

Рис. 9. Типовая конфигурация уплотнения первичного вала для всех моделей кроме G750
ПРЕСС-МАСЛЕНКА
КРЫШКА
ПОДШИПНИКА
ПЕРВИЧНОГО ВАЛА
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
ОДНОКРОМОЧНОЕ УПЛОТНЕНИЕ
ДВУХКРОМОЧНОЕ УПЛОТНЕНИЕ
ДЕРЖАТЕЛЬ УПЛОТНЕНИЯ
ПЕРВИЧНОГО ВАЛА
ПРОСТАВКА УПЛОТНЕНИЯ ПЕРВИЧНОГО ВАЛА
ШТУЦЕР СБРОСА СМАЗКИ
СРЕЗАТЬ С ФЛАНЦА
ПОСЛЕ МОНТАЖА
.33
1.00
РАСПОЛОЖЕНИЕ
ИЗНОСОУСТОЙЧИВЫХ ВТУЛОК
ИЗНОСОУСТОЙЧИВАЯ
ВТУЛКА
(БЫСТРОУСТАНАВ-
ЛИВАЕМАЯ)
Рис. 10. Типовая конфигурация уплотнения первичного вала для модели кроме G750K
