Инструкция по эксплуатации Baldor Приводная система CST (передача с регулируемым пуском)
Страница 14
14
Уплотнение наружное
Износоустойчивая
втулка, треб. 2 шт.
Датчик скорости тахометрический
Шестигранная контргайка
Пресс-масленка
Болты
(два коротких)
Болты
(четыре длинных)
Крышка тахометрического колеса
Износоустойчивая втулка
Тахометрическое колесо
Уплотнительное
кольцо
Опорная шайба
масляного
уплотнения
Уплотнение внутреннее

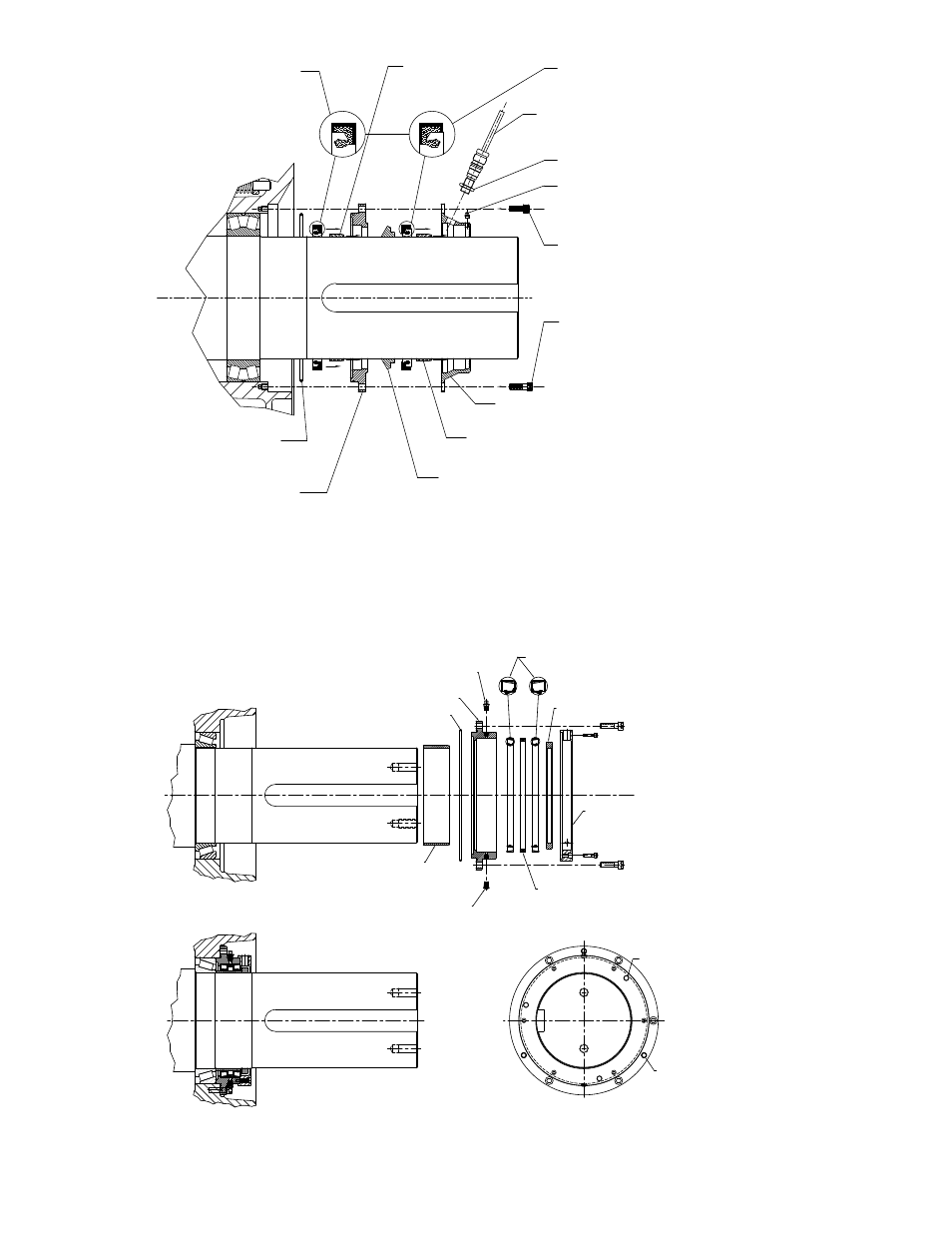

Рис. 11. Типовая конфигурация уплотнения выходного вала моделей 420K и 630K
ШТУЦЕР СБРОСА СМАЗКИ
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРЫШКА ПОДШИПНИКА ВЫХОДНОГО ВАЛА
GREASE FITTING
ОДНОКРОМОЧНОЕ УПЛОТНЕНИЕ
ТАХОМЕТРИЧЕСКОЕ КОЛЕСО
КРЫШКА ТАХОМЕТРИЧЕСКОГО
КОЛЕСА
ПРОСТАВКА УПЛОТНЕНИЯ ВЫХОДНОГО ВАЛА
ИЗНОСОУСТОЙЧИВАЯ
ВТУЛКА-УПЛОТНЕНИЕ
(ВЫХОДНОЙ ВАЛ)
3 ШТ. ОТВЕРСТИЙ ДЛЯ
НАЖИМНЫХ ВИНТОВ
3 ШТ. ОТВЕРСТИЙ ДЛЯ
НАЖИМНЫХ ВИНТОВ
Рис. 12. Типовая конфигурация уплотнения первичного вала модели G750K
