Системная интеграция многофункционального дисплея
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
Приложение А Системная интеграция
многофункционального дисплея
К данному многофункциональному дисплею можно подключить
ряд внешних устройств, обеспечивающих дополнительные
функции и возможности.

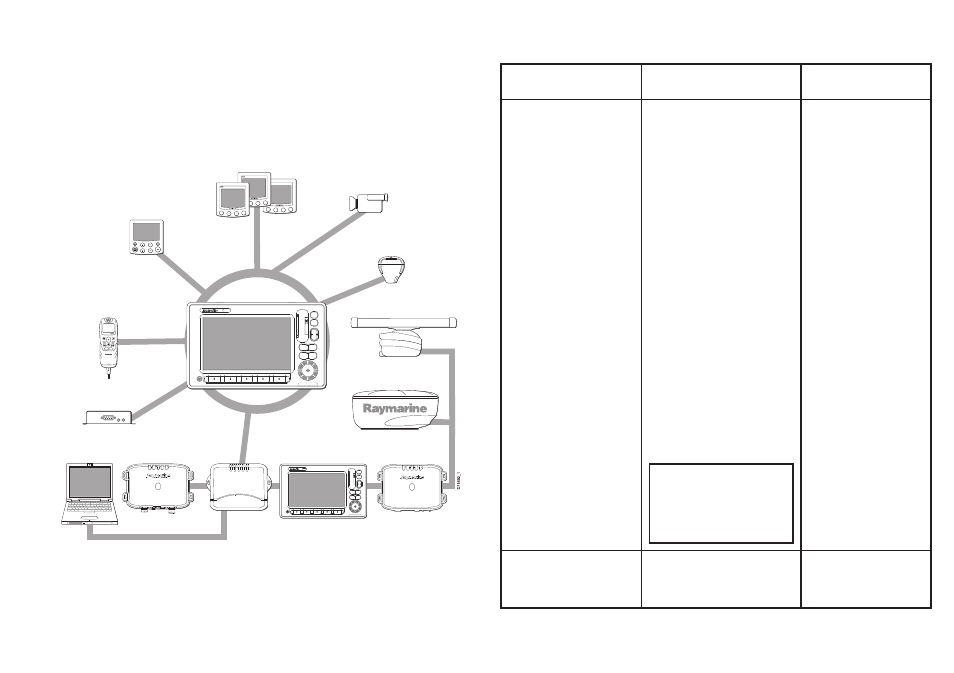

На рисунке ниже изображены различные внешние устройства,
которые могут быть подключены к многофункциональному дисплею:
Для обмена данными между объединенными в сеть устройствами
многофункциональный дисплей использует несколько протоколов.
В таблице ниже приведены сведения о подключаемых к дисплею
устройствах и типе возможного подключения (используемые
протоколы и физические интерфейсы), которое они применяют
для обмена данными с дисплеем:
Тип устройства
Подходящие
устройства
Возможность
подключения
Данные РЛС
К данному
многофункциональному
дисплею можно
подключить максимум
две радиолокационные
антенны, но одновременно
может работать только
одна антенна.
• Цифровая антенна в
обтекателе мощностью
4 кВт
• Цифровая антенна
в обтекателе HD
мощностью 4 кВт
• Цифровая антенна
открытого типа HD
мощностью 4 кВт
• Цифровая антенна
открытого типа SuperHD
мощностью 4 кВт
• Цифровая антенна
открытого типа SuperHD
мощностью 12 кВт
Примечание:
Убедитесь, что для
радиолокационной
антенны используется
последняя версия ПО.
Протокол SeaTalk
hs
Эхолот •
один DSM 30 или
• один DSM 300 или
• один DSM 400
Протокол SeaTalk
hs
Индикаторы
Видеокамера
Авторулевой
Дисплей серии Е
Внешний
приемник GPS
Цифровая радиолакационная
антенна открытого типа
или
в обтекателе
Цифровая антенна
метеоданных
Приемник
дисплей(и) серии Е
Дополнительный
SeaTalk
hs
Коммутатор
300 или 400
Эхолот DSM 30
ПК
приемник АИС
с ЦИВ
УКВ - радиоустановка
