57 Системные проверки «Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»

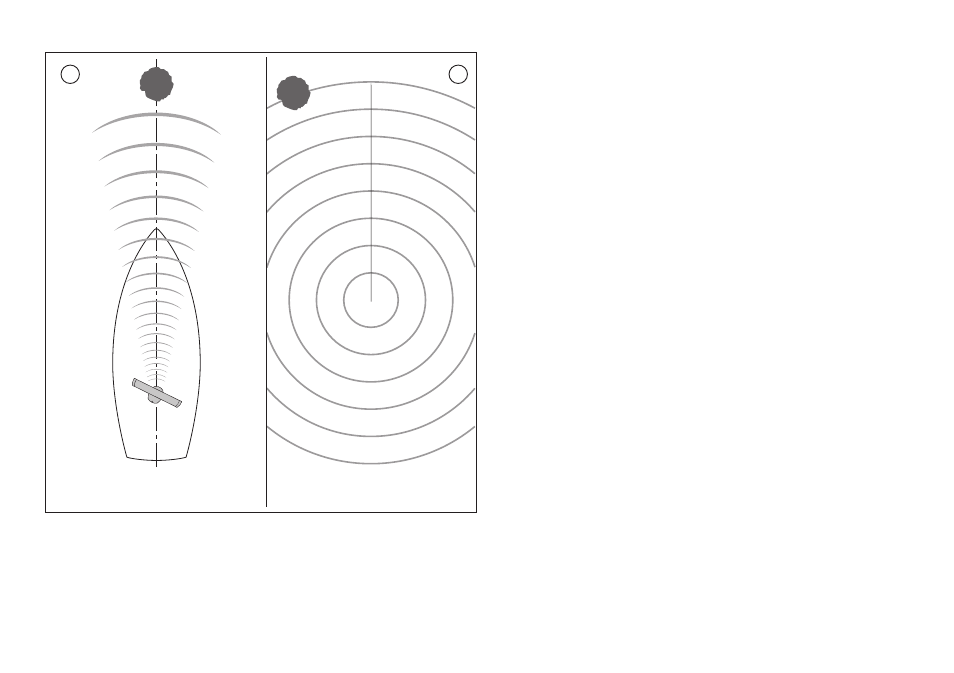

Пример разюстированной РЛС
Проверка юстировки пеленга
1. Во время движения судна: Направьте нос судна на
стационарный объект, определяемый на радиолокационном
изображении. Оптимальным будет объект на расстоянии
1-2 морские мили.
2. Обратите внимание на местоположение объекта на
радиолокационном изображении. Если цель не совмещена
с курсовой чертой судна, существует ошибка юстировки,
придется выполнить регулировку юстировки пеленга.
Регулировка юстировки пеленга
После выполнения проверки юстировки пеленга можно
произвести требуемые регулировки.
На открытой странице изображения РЛС:
1. Выберите меню RADAR SETUP > BEARING ALIGNMENT
(НАСТРОЙКА РЛС > ЮСТИРОВКА ПЕЛЕНГА).
2. Нажмите экранную клавишу BEARING ALIGNMENT
(ЮСТИРОВКА ПЕЛЕНГА).
3. При помощи поворотного регулятора установите выбранную
цель под курсовую черту судна.
4. По завершении нажмите ОК.
Регулировка сдвига (исходного положения)
антенны РЛС
Настройка применима к антеннам открытого типа. Она
используется для того, чтобы обеспечить правильное исходное
положение антенны при остановке вращения.
Перед тем как начать регулировку, убедитесь что:
• Выбрана страница РЛС
• Радиолокационная антенна установлена в исходное
положение в режиме ожидания.
1. Нажмите RADAR SETUP > SCANNER SETUP (НАСТРОЙКА
РЛС > НАСТРОЙКА АНТЕННЫ)
2. Выберите опцию PARKING OFFSET (СДВИГ ИСХОДНОГО
ПОЛОЖЕНИЯ), затем отрегулируйте угол сдвига,
необходимый для установки антенны в исходное
положение, т.е. положение, при котором антенна
направлена вперед (логотип Raymarine можно увидеть с
носа судна) в режиме ожидания или когда она выключена.
3. По завершении нажмите ОК.
D11590-2
1 2
Цель прямо по курсу
(потребуется юстировка пеленга)
Радиолокационная цель не на оси
