Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
• Кабель должен быть соответствующего калибра, чтобы
выдерживать нагрузку в цепи
• Каждое устройство должно иметь свой собственный кабель
питания, подключенный к распределительному щиту.
Общая длина (макс.)
Напряжение
питания
Калибр кабеля
(AWG)
0–5 м (0–16,4 фута) 12
В 18
24 В 20
5–10 м (16,4- 32,8 фута) 12
В 14
24 В 18
10–15 м (32,8- 49,2 фута) 12
В 12
24 В 16
15–20 м (49,2- 65,5 футов) 12
В 12
24 В 14
Примечание: Длины даны для 2-проводного кабеля
питания, протянутого от аккумуляторной батареи до дисплея
(приблизительное расстояние от батареи до дисплея). Чтобы узнать
длину в направлении туда и обратно, удвойте указанное выше
значение.
Автоматические выключатели, предохранители
и защита цепи
Кабель питания включает в себя встроенный предохранитель.
Рекомендуется установить дополнительный тепловой
выключатель или предохранитель на распределительном щите.
Дисплей
Предохранитель
• C90W / E90W
• C120W / E120W
• C140W /E140W
Встроенный предохранитель 7А
установленный с кабелем питания

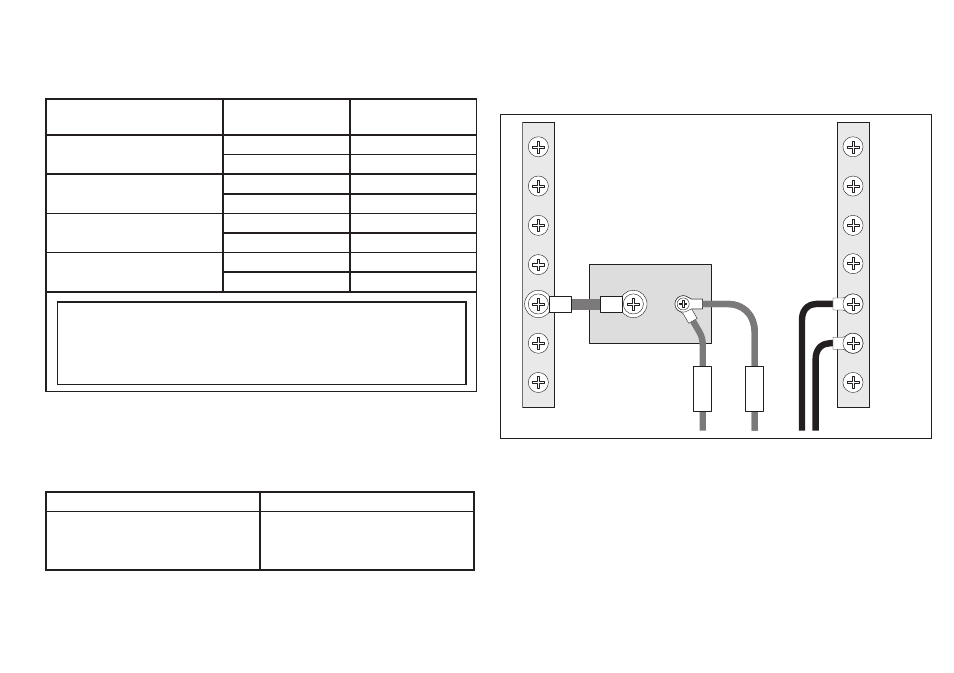

Совместное использование автоматического выключателя
Если автоматический выключатель используется более
чем одним устройством, необходимо обеспечить защиту
для каждой цепи. Например, подключите встроенный
предохранитель к каждой цепи питания.
D1
1637-1
Положительная шина
Отрицательтная шина
По возможности подключайте отдельные
единицы оборудования к отдельным
автоматическим выключателям.
Если это невозможно, используйте
отдельные встроенные предохранители
для обеспечения необходимой защиты.
Автоматический выключатель
Предохранитель
Предохранитель
