56
Широкоэкранный дисплей серии Е Руководство пользователя
5.4 Проверка РЛС
Внимание: Техника безопасности при
включении антенны РЛС
Перед включением антенны РЛС убедитесь, что
рядом с ней никого нет.
Внимание: Техника безопасности при
работе РЛС в режиме передачи
Антенна РЛС передает электромагнитные импульсы.
Убедитесь, что во время работы РЛС в режиме
передачи рядом с антенной никого нет.
Проверка работы РЛС
1. Выберите страницу Radar (РЛС).
Радиолокационные антенны начнут работу в режиме
ожидания, это будет продолжаться в течение
приблизительно 70 секунд.
2. Нажмите кнопку POWER.
3. Нажмите экранную клавишу Radar Tx/Stdby (Режим
передачи/ожидания РЛС) и выберите для нее настройку
Tx (Режим передачи).
После этого антенны начнут работать в режиме передачи/
приема импульсов.
4. Убедитесь, что на экране с радиолокационным
изображением отображается надлежащая информация.

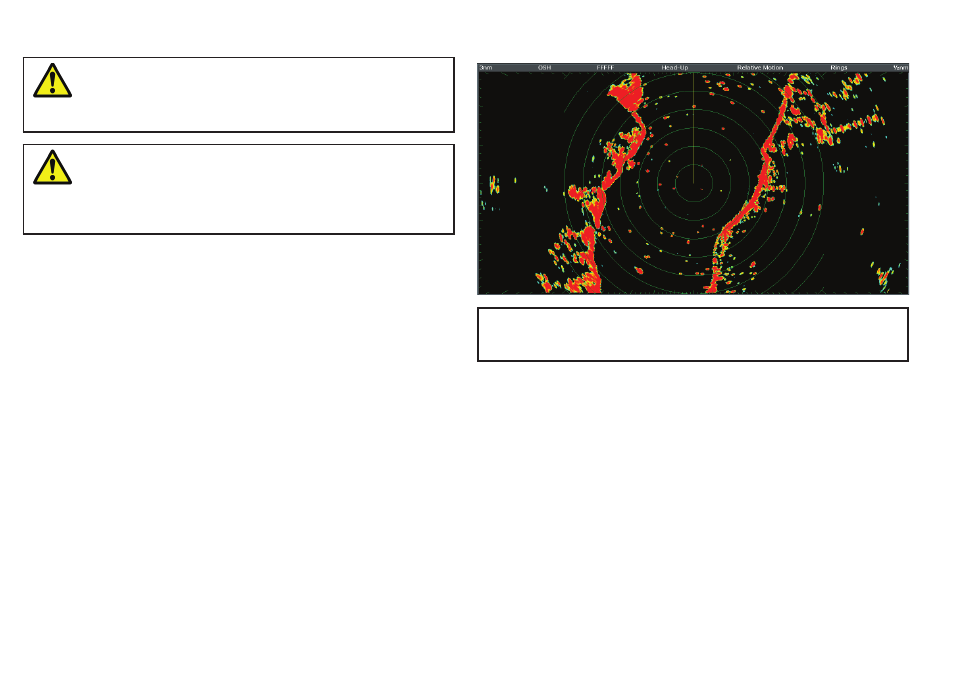

Типовое изображение от цифровой радиолокационной
антенны типа HD
Примечание: В примере выше представлено изображение,
полученное с улучшенным выходным сигналом цифровой
радиолокационной антенны типа HD.
Убедитесь, что:
• На экране отображается радиолокационная развертка с
эхосигналами.
• В правом углу экрана отображается пиктограмма
вращающейся РЛС.
Проверка и регулировка юстировки пеленга
Юстировка пеленга
Юстировка радиолокационного пеленга обеспечивает
отображение радиолокационных объектов в правильном
направлении относительно носа судна. При каждой новой
установке следует проверять юстировку пеленга.
