32
Широкоэкранный дисплей серии Е Руководство пользователя
Подключение эхолота
Подключение эхолота требуется для использования
приложения «эхолот». Дисплей подключается к
гидроакустическому модулю (DSM) с использованием кабеля
a SeaTalk
hs
. Кроме того, потребуется совместимый датчик,
который подключается к модулю DSM.

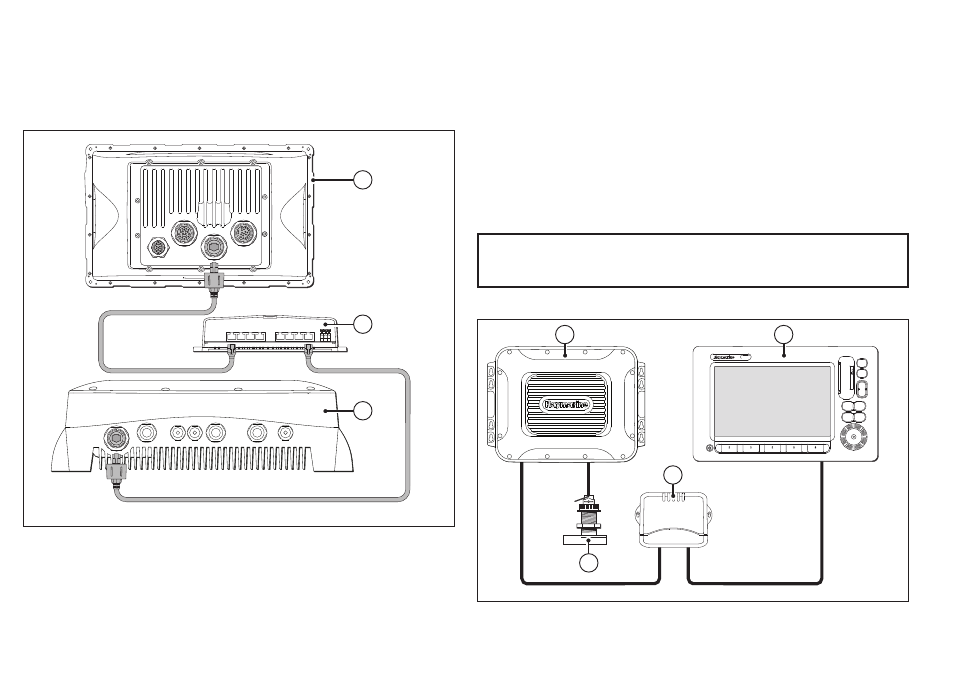

1. Дисплей
2. Коммутатор SeaTalk
hs
3. Модуль DSM, например, DSM400
Широкоэкранный дисплей серии Е можно использовать со
следующими модулями DSM:
• DSM400
• DSM300
• DSM30
Дисплей может работать с одним модулем DSM.
Подключение эхолота непосредственно к дисплею
В простых системах (с одним дисплеем и без других
цифровых устройств) модуль DSM может быть подключен
непосредственно к дисплею без использования коммутатора
SeaTalk
hs
.
Примечание: Следует убедиться, что концы кабеля,
соединенного с дисплеем и модулем DSM оборудованы
блокирующим / влагозащищенным устройством.
Типовая система DSM
D11680-1
SeaTalk
hs
SeaTalk
hs
1
2
3
D11681-1
SeaTalk
hs
1
2
3
4
